9钢结构施工概述

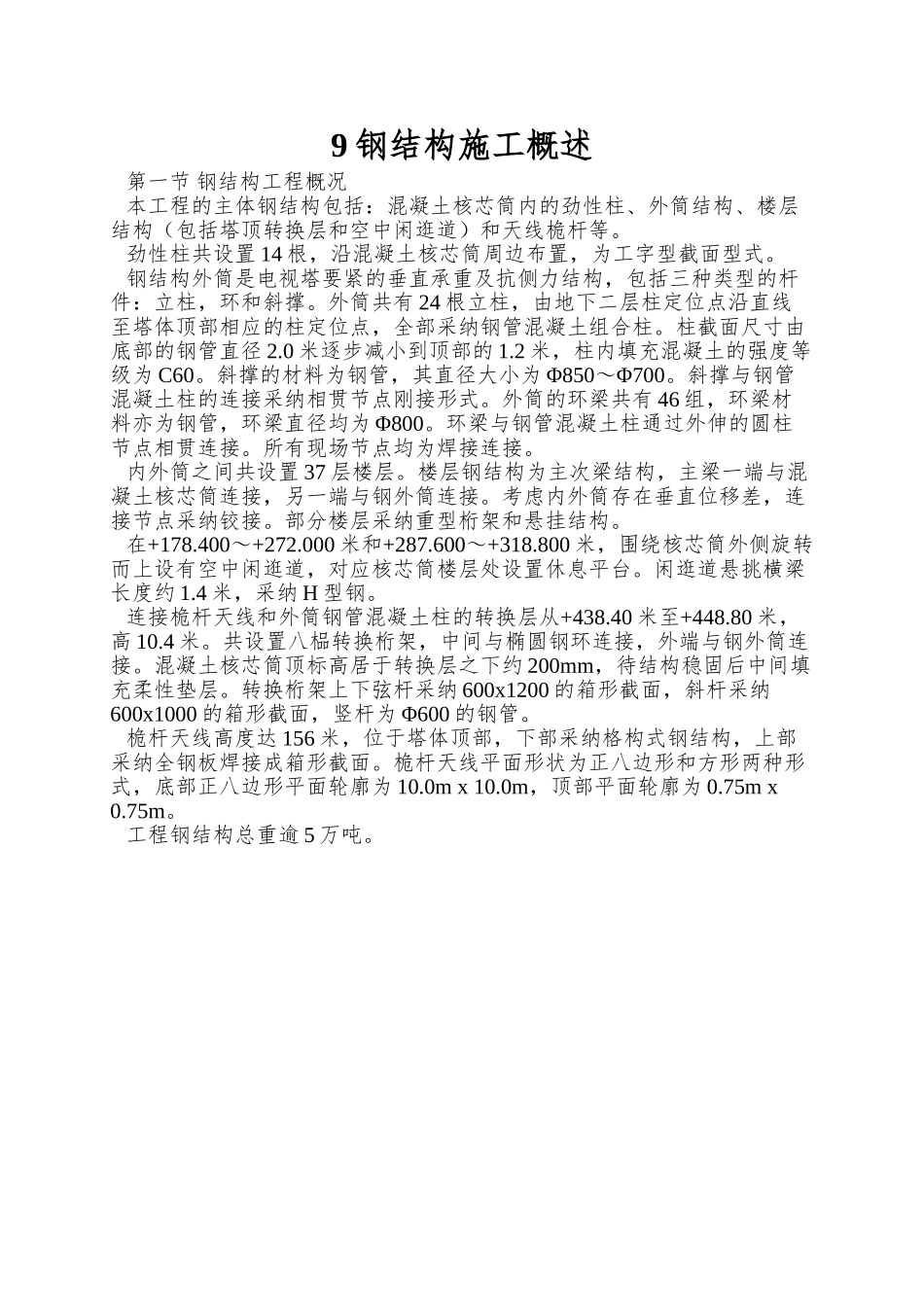

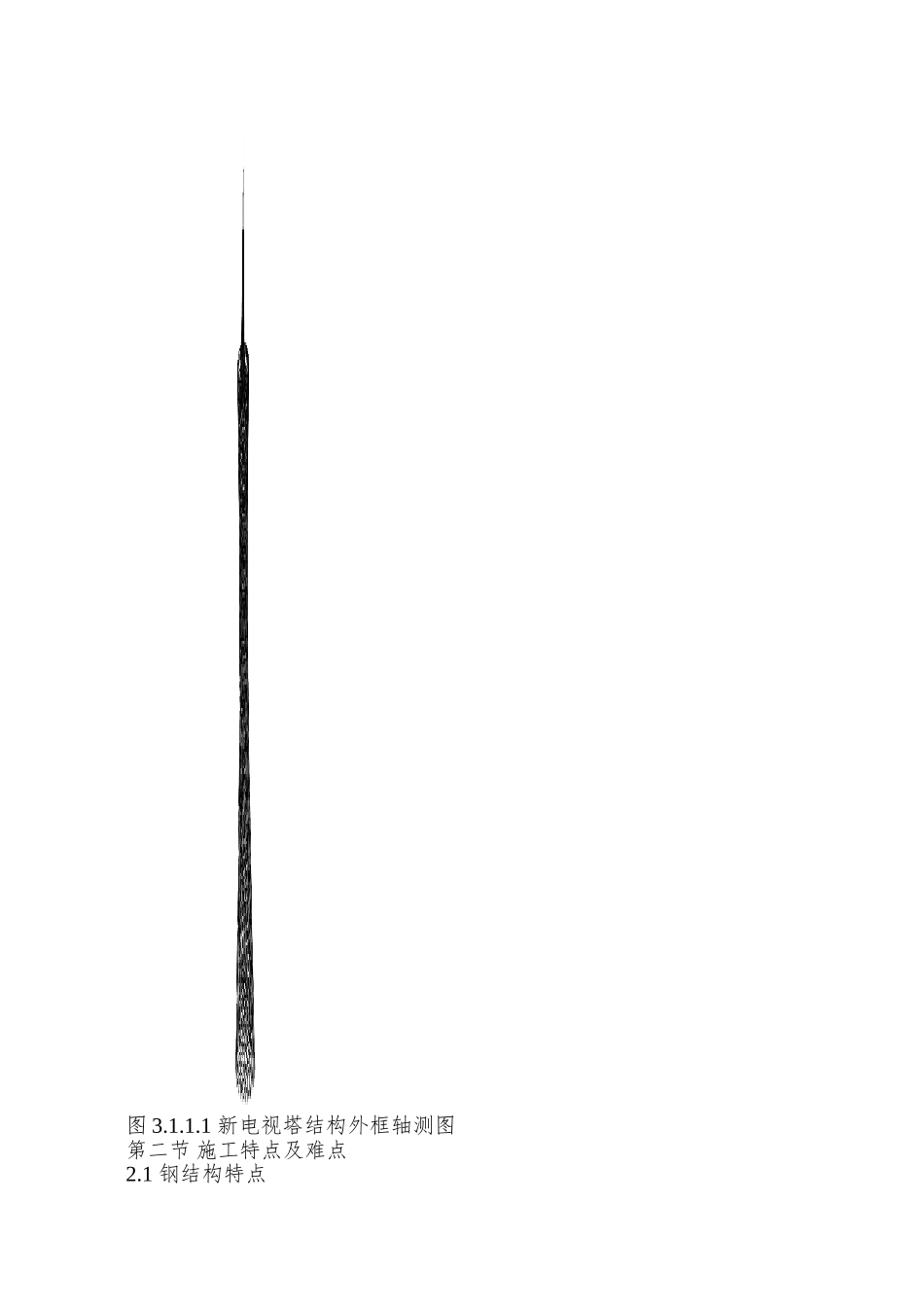

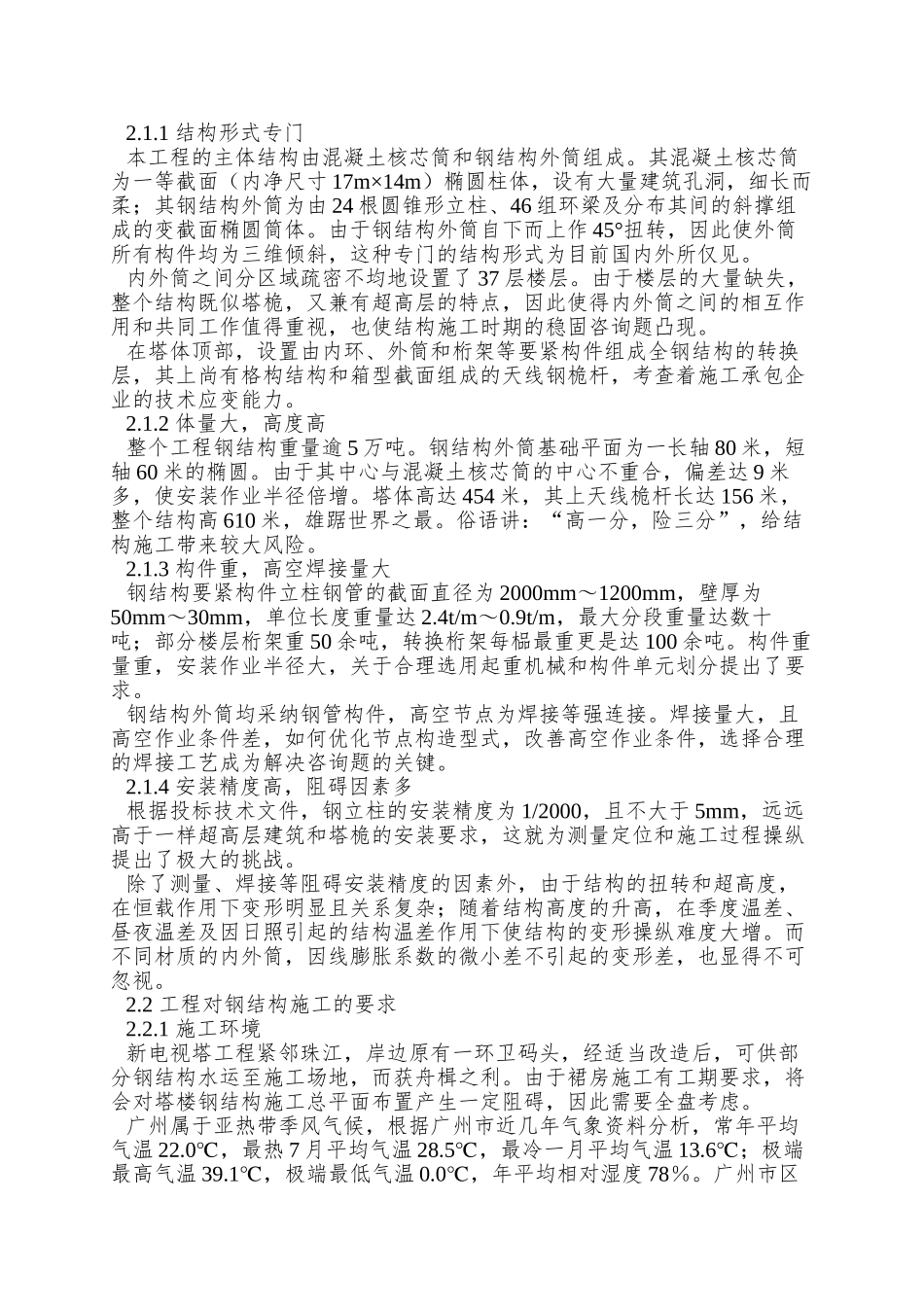

9 钢结构施工概述第一节 钢结构工程概况本工程的主体钢结构包括：混凝土核芯筒内的劲性柱、外筒结构、楼层结构（包括塔顶转换层和空中闲逛道）和天线桅杆等。劲性柱共设置 14 根，沿混凝土核芯筒周边布置，为工字型截面型式。钢结构外筒是电视塔要紧的垂直承重及抗侧力结构，包括三种类型的杆件：立柱，环和斜撑。外筒共有 24 根立柱，由地下二层柱定位点沿直线至塔体顶部相应的柱定位点，全部采纳钢管混凝土组合柱。柱截面尺寸由底部的钢管直径 2.0 米逐步减小到顶部的 1.2 米，柱内填充混凝土的强度等级为 C60。斜撑的材料为钢管，其直径大小为 Φ850～Φ700。斜撑与钢管混凝土柱的连接采纳相贯节点刚接形式。外筒的环梁共有 46 组，环梁材料亦为钢管，环梁直径均为 Φ800。环梁与钢管混凝土柱通过外伸的圆柱节点相贯连接。所有现场节点均为焊接连接。内外筒之间共设置 37 层楼层。楼层钢结构为主次梁结构，主梁一端与混凝土核芯筒连接，另一端与钢外筒连接。考虑内外筒存在垂直位移差，连接节点采纳铰接。部分楼层采纳重型桁架和悬挂结构。在+178.400～+272.000 米和+287.600～+318.800 米，围绕核芯筒外侧旋转而上设有空中闲逛道，对应核芯筒楼层处设置休息平台。闲逛道悬挑横梁长度约 1.4 米，采纳 H 型钢。连接桅杆天线和外筒钢管混凝土柱的转换层从+438.40 米至+448.80 米，高 10.4 米。共设置八榀转换桁架，中间与椭圆钢环连接，外端与钢外筒连接。混凝土核芯筒顶标高居于转换层之下约 200mm，待结构稳固后中间填充柔性垫层。转换桁架上下弦杆采纳 600x1200 的箱形截面，斜杆采纳600x1000 的箱形截面，竖杆为 Φ600 的钢管。桅杆天线高度达 156 米，位于塔体顶部，下部采纳格构式钢结构，上部采纳全钢板焊接成箱形截面。桅杆天线平面形状为正八边形和方形两种形式，底部正八边形平面轮廓为 10.0m x 10.0m，顶部平面轮廓为 0.75m x 0.75m。工程钢结构总重逾 5 万吨。图 3.1.1.1 新电视塔结构外框轴测图第二节 施工特点及难点2.1 钢结构特点2.1.1 结构形式专门本工程的主体结构由混凝土核芯筒和钢结构外筒组成。其混凝土核芯筒为一等截面（内净尺寸 17m×14m）椭圆柱体，设有大量建筑孔洞，细长而柔；其钢结构外筒为由 24 根圆锥形立柱、46 组环梁及分布其间的斜撑组成的变截面椭圆筒体。由于钢结构外筒自下而上作 45°扭转，因此使外筒所有构件均为三维倾斜，这种专门的结构形式为目...
