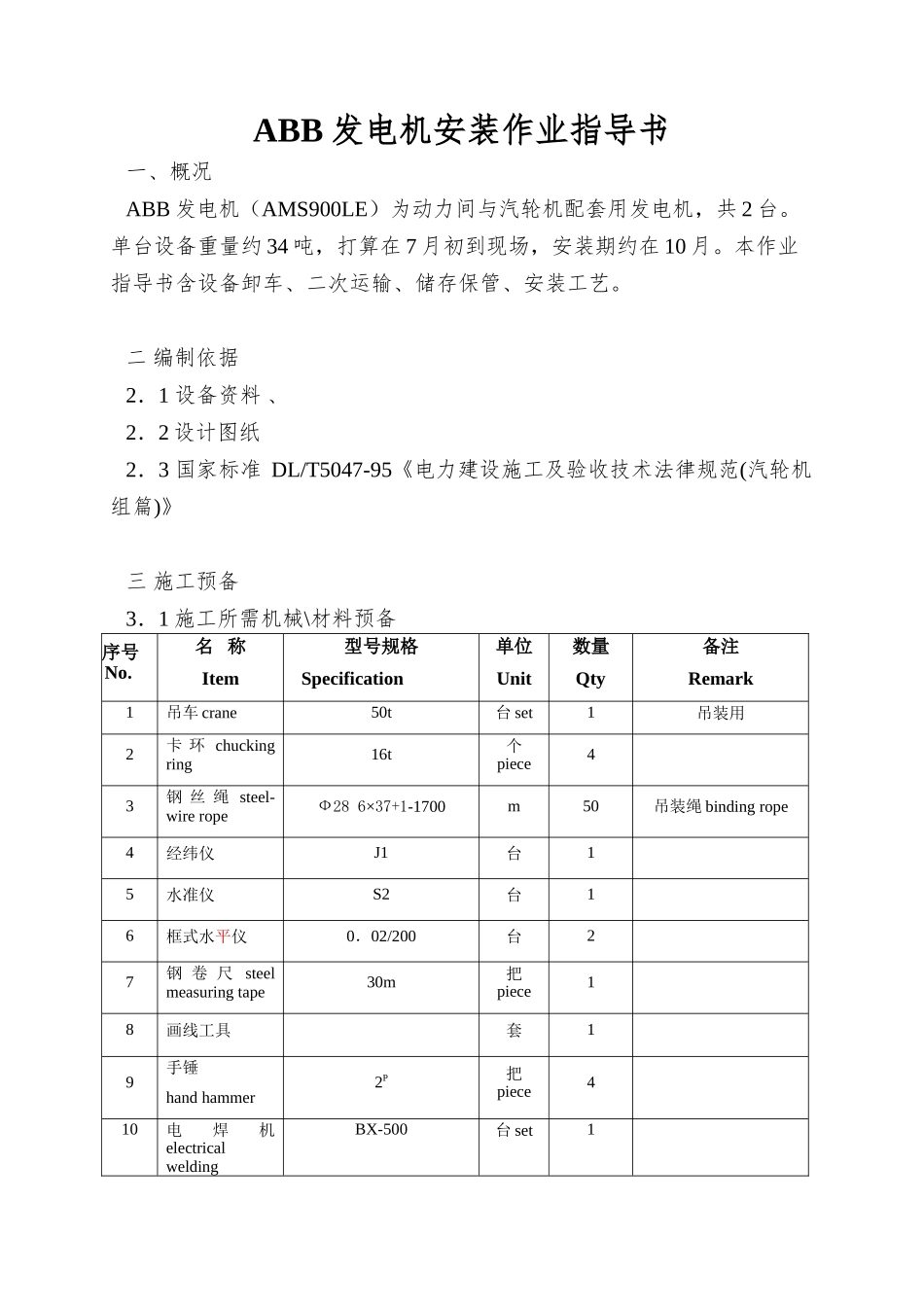

ABB发电机安装作业指导书

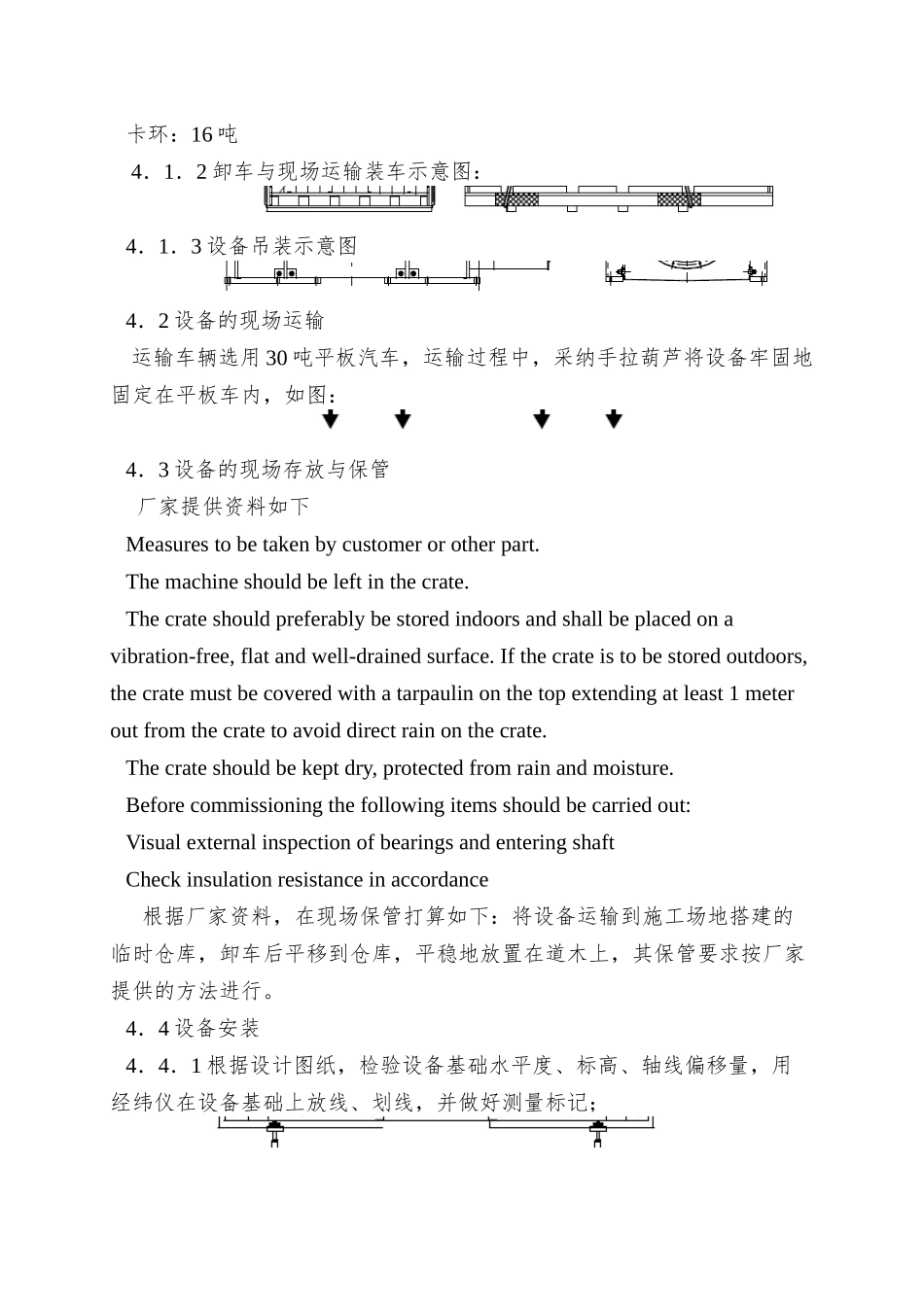

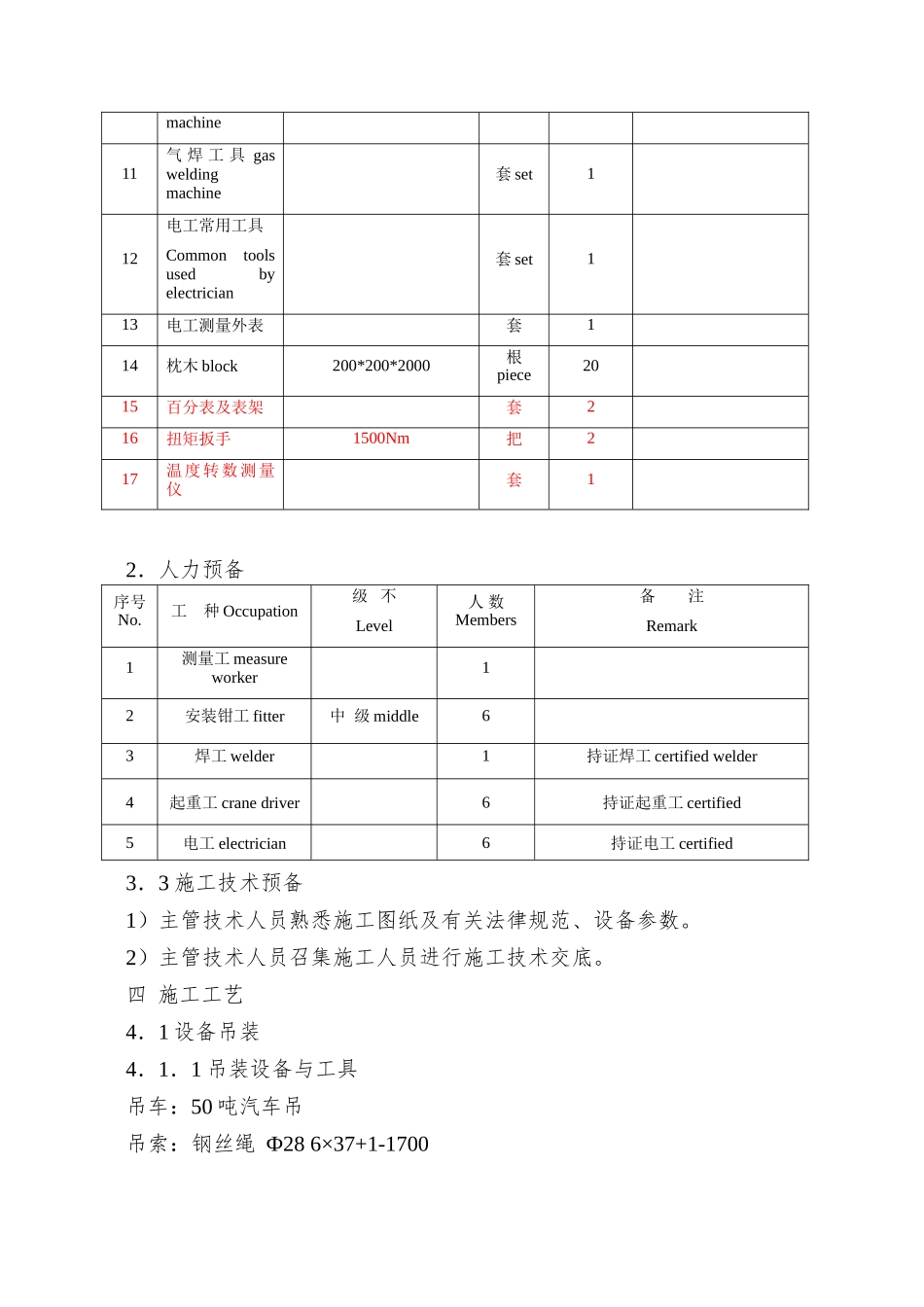

ABB 发电机安装作业指导书一、概况 ABB 发电机（AMS900LE）为动力间与汽轮机配套用发电机，共 2 台。单台设备重量约 34 吨，打算在 7 月初到现场，安装期约在 10 月。本作业指导书含设备卸车、二次运输、储存保管、安装工艺。二 编制依据 2．1 设备资料 、2．2 设计图纸2．3 国家标准 DL/T5047-95《电力建设施工及验收技术法律规范(汽轮机组篇)》 三 施工预备3．1 施工所需机械\材料预备 序号No.名 称Item型号规格 Specification 单位Unit数量Qty备注Remark1吊车 crane50t台 set1吊装用2卡 环 chucking ring16t个piece43钢 丝 绳 steel-wire ropeФ28 6×37+1-1700m50吊装绳 binding rope4经纬仪J1台15水准仪S2台16框式水平仪0．02/200台27钢 卷 尺 steel measuring tape30m把piece18画线工具套19手锤hand hammer 2P把piece410电焊机electrical welding BX-500台 set1machine11气 焊 工 具 gas welding machine套 set112电工常用工具Common tools used by electrician 套 set113电工测量外表套114枕木 block200*200*2000根piece2015百分表及表架套216扭矩扳手1500Nm把217温度转数测量仪套12．人力预备 序号No.工 种 Occupation 级 不Level 人 数Members备 注Remark1测量工 measure worker12安装钳工 fitter 中 级 middle63焊工 welder1持证焊工 certified welder4起重工 crane driver6持证起重工 certified 5电工 electrician 6持证电工 certified 3．3 施工技术预备 1）主管技术人员熟悉施工图纸及有关法律规范、设备参数。2）主管技术人员召集施工人员进行施工技术交底。四 施工工艺4．1 设备吊装4．1．1 吊装设备与工具吊车：50 吨汽车吊吊索：钢丝绳 Ф28 6×37+1-1700卡环：16 吨 4．1．2 卸车与现场运输装车示意图：4．1．3 设备吊装示意图4．2 设备的现场运输 运输车辆选用 30 吨平板汽车，运输过程中，采纳手拉葫芦将设备牢固地固定在平板车内，如图：4．3 设备的现场存放与保管 厂家提供资料如下Measures to be taken by customer or other part. The machine should be left in the crate. The crate should preferably be stored indoors and shall be placed on a vibration-free, flat and well-drained surface. If the crate is to be stored outdoors, the crate must b...
