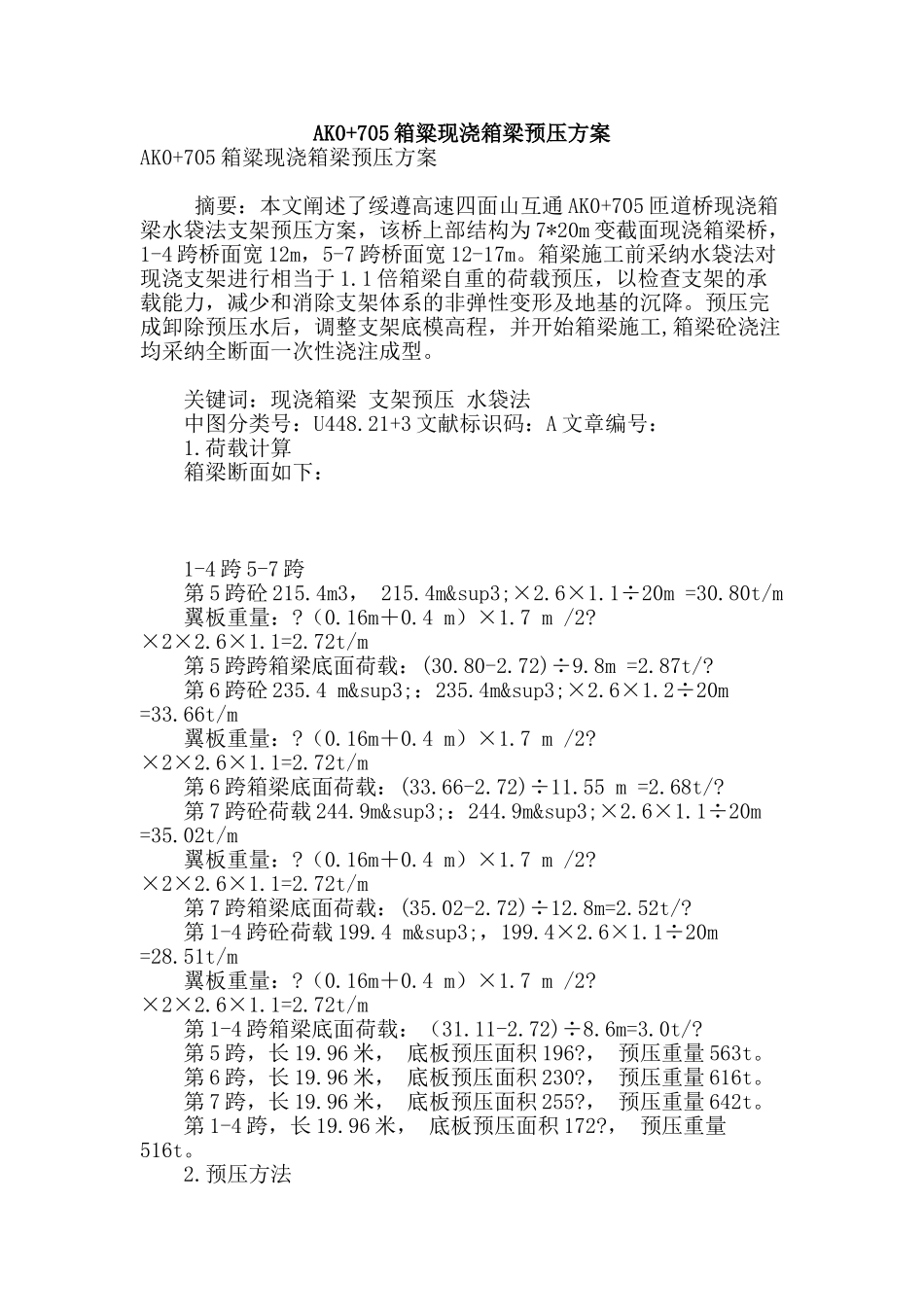

AK0+705 箱粱现浇箱梁预压方案AK0+705 箱粱现浇箱梁预压方案 摘要：本文阐述了绥遵高速四面山互通 AK0+705 匝道桥现浇箱梁水袋法支架预压方案，该桥上部结构为 7*20m 变截面现浇箱梁桥，1-4 跨桥面宽 12m，5-7 跨桥面宽 12-17m。箱梁施工前采纳水袋法对现浇支架进行相当于 1.1 倍箱梁自重的荷载预压，以检查支架的承载能力，减少和消除支架体系的非弹性变形及地基的沉降。预压完成卸除预压水后，调整支架底模高程，并开始箱梁施工,箱梁砼浇注均采纳全断面一次性浇注成型。 关键词：现浇箱梁 支架预压 水袋法 中图分类号：U448.21+3 文献标识码：A 文章编号： 1.荷载计算 箱梁断面如下： 1-4 跨 5-7 跨 第 5 跨砼 215.4m3， 215.4m³×2.6×1.1÷20m =30.80t/m 翼板重量：?（0.16m＋0.4 m）×1.7 m /2?×2×2.6×1.1=2.72t/m 第 5 跨跨箱梁底面荷载：(30.80-2.72)÷9.8m =2.87t/? 第 6 跨砼 235.4 m³：235.4m³×2.6×1.2÷20m =33.66t/m 翼板重量：?（0.16m＋0.4 m）×1.7 m /2?×2×2.6×1.1=2.72t/m 第 6 跨箱梁底面荷载：(33.66-2.72)÷11.55 m =2.68t/? 第 7 跨砼荷载 244.9m³：244.9m³×2.6×1.1÷20m =35.02t/m 翼板重量：?（0.16m＋0.4 m）×1.7 m /2?×2×2.6×1.1=2.72t/m 第 7 跨箱梁底面荷载：(35.02-2.72)÷12.8m=2.52t/? 第 1-4 跨砼荷载 199.4 m³，199.4×2.6×1.1÷20m =28.51t/m 翼板重量：?（0.16m＋0.4 m）×1.7 m /2?×2×2.6×1.1=2.72t/m 第 1-4 跨箱梁底面荷载：（31.11-2.72)÷8.6m=3.0t/? 第 5 跨，长 19.96 米， 底板预压面积 196?， 预压重量 563t。 第 6 跨，长 19.96 米， 底板预压面积 230?， 预压重量 616t。 第 7 跨，长 19.96 米， 底板预压面积 255?， 预压重量 642t。 第 1-4 跨，长 19.96 米， 底板预压面积 172?， 预压重量516t。 2.预压方法 本方案用水预压,其结构由 2 层组成：外层是受力承支撑压层，内层是整体水袋，主要起密封作用。本项目原侧板高度为 1.1 米高，为达到标准段的 3.0 米高，我们利用现场的架管、模板、木方做临时支撑形成一个水池。本桥横坡为 2％，纵坡为 3.17，考虑水位高差和桥墩间距以及水袋搬运操作性，本工程使用 2 个 10×14×3 米的水袋进行预压。最高段 3.0m 的水高即可达到要求。 预压参数表 3.工艺步骤 ...
