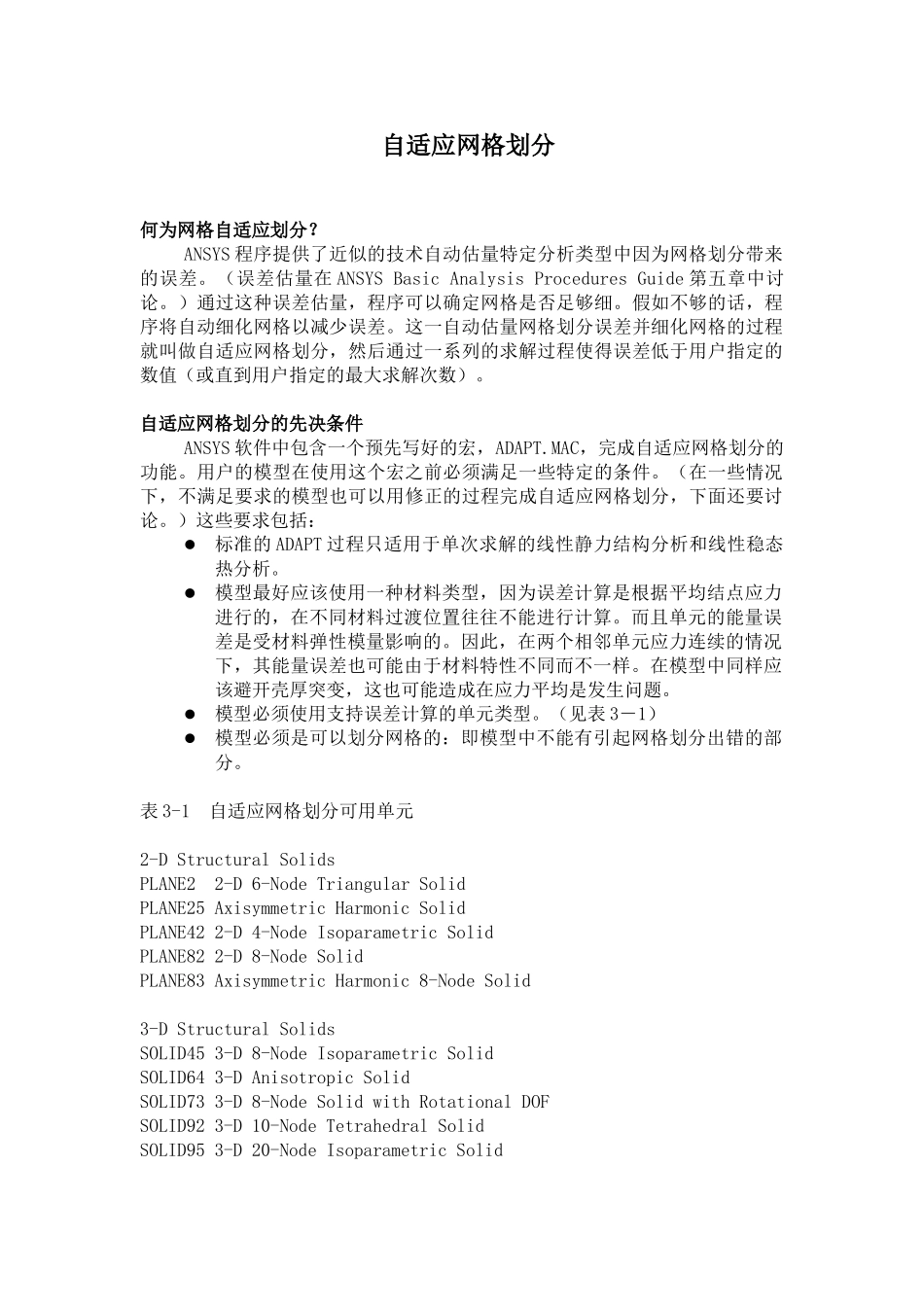

自适应网格划分何为网格自适应划分？ANSYS 程序提供了近似的技术自动估量特定分析类型中因为网格划分带来的误差。（误差估量在 ANSYS Basic Analysis Procedures Guide 第五章中讨论。）通过这种误差估量，程序可以确定网格是否足够细。假如不够的话，程序将自动细化网格以减少误差。这一自动估量网格划分误差并细化网格的过程就叫做自适应网格划分，然后通过一系列的求解过程使得误差低于用户指定的数值（或直到用户指定的最大求解次数）。自适应网格划分的先决条件ANSYS 软件中包含一个预先写好的宏，ADAPT.MAC，完成自适应网格划分的功能。用户的模型在使用这个宏之前必须满足一些特定的条件。（在一些情况下，不满足要求的模型也可以用修正的过程完成自适应网格划分，下面还要讨论。）这些要求包括： 标准的 ADAPT 过程只适用于单次求解的线性静力结构分析和线性稳态热分析。 模型最好应该使用一种材料类型，因为误差计算是根据平均结点应力进行的，在不同材料过渡位置往往不能进行计算。而且单元的能量误差是受材料弹性模量影响的。因此，在两个相邻单元应力连续的情况下，其能量误差也可能由于材料特性不同而不一样。在模型中同样应该避开壳厚突变，这也可能造成在应力平均是发生问题。 模型必须使用支持误差计算的单元类型。（见表 3－1） 模型必须是可以划分网格的：即模型中不能有引起网格划分出错的部分。表 3-1 自适应网格划分可用单元2-D Structural SolidsPLANE2 2-D 6-Node Triangular SolidPLANE25 Axisymmetric Harmonic SolidPLANE42 2-D 4-Node Isoparametric SolidPLANE82 2-D 8-Node SolidPLANE83 Axisymmetric Harmonic 8-Node Solid3-D Structural SolidsSOLID45 3-D 8-Node Isoparametric SolidSOLID64 3-D Anisotropic SolidSOLID73 3-D 8-Node Solid with Rotational DOFSOLID92 3-D 10-Node Tetrahedral SolidSOLID95 3-D 20-Node Isoparametric Solid3-D Structural ShellsSHELL43 Plastic quadrilateral ShellSHELL63 Elastic Quadrilateral ShellSHELL93 8-Node Isoparametric Shell2-D Thermal SolidsPLANE35 2-D 6-Node Triangular SolidPLANE75 Axisymmetric Harmonic SolidPLANE55 2-D 4-Node Isoparametric SolidPLANE77 2-D 8-Node SolidPLANE78 Axisymmetric Harmonic 8-Node Solid3-D Thermal Solids...
