BCD码译码器的控制

BCD码译码器的控制_第1页
1/5
BCD码译码器的控制_第2页
2/5
BCD码译码器的控制_第3页
3/5

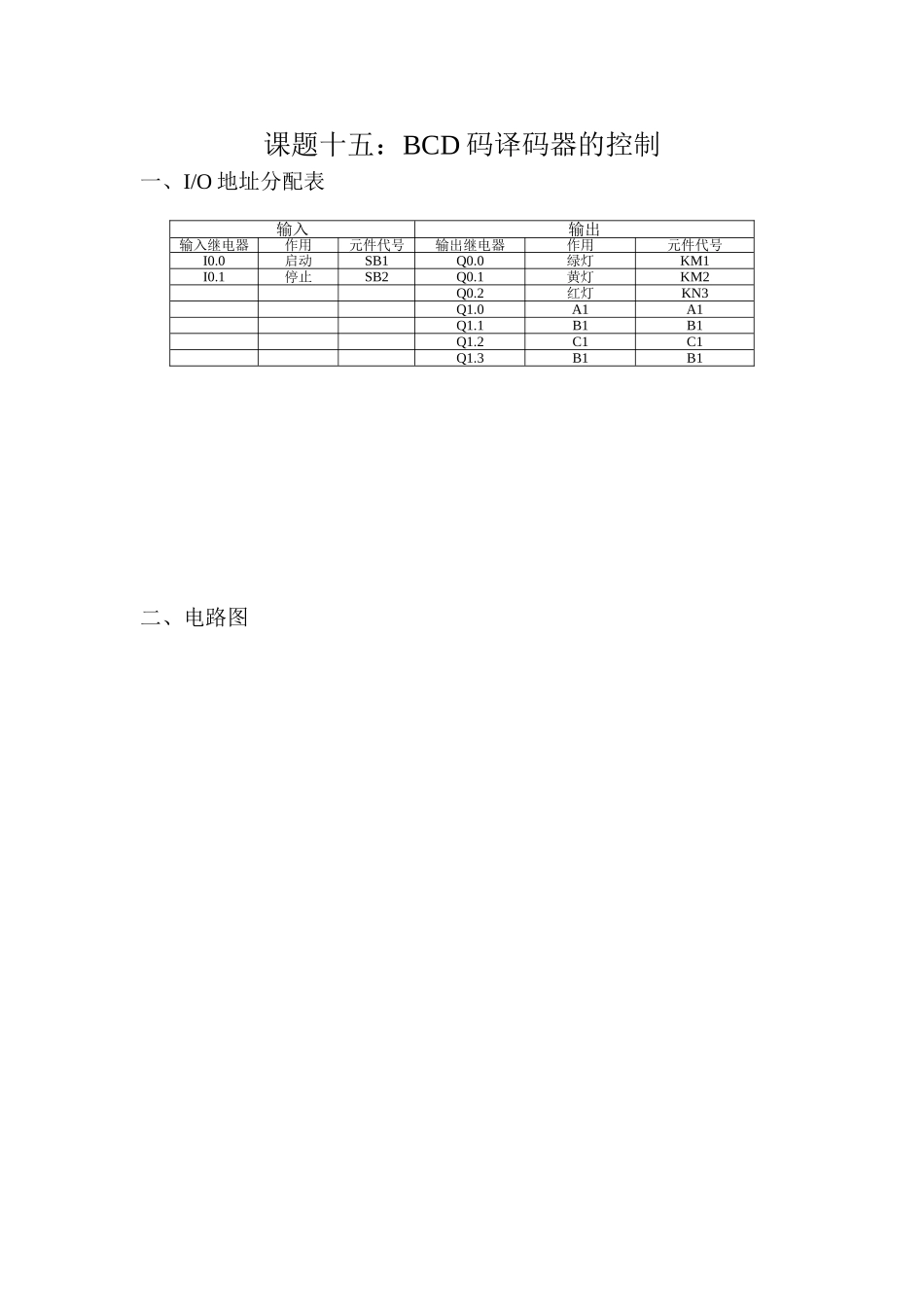

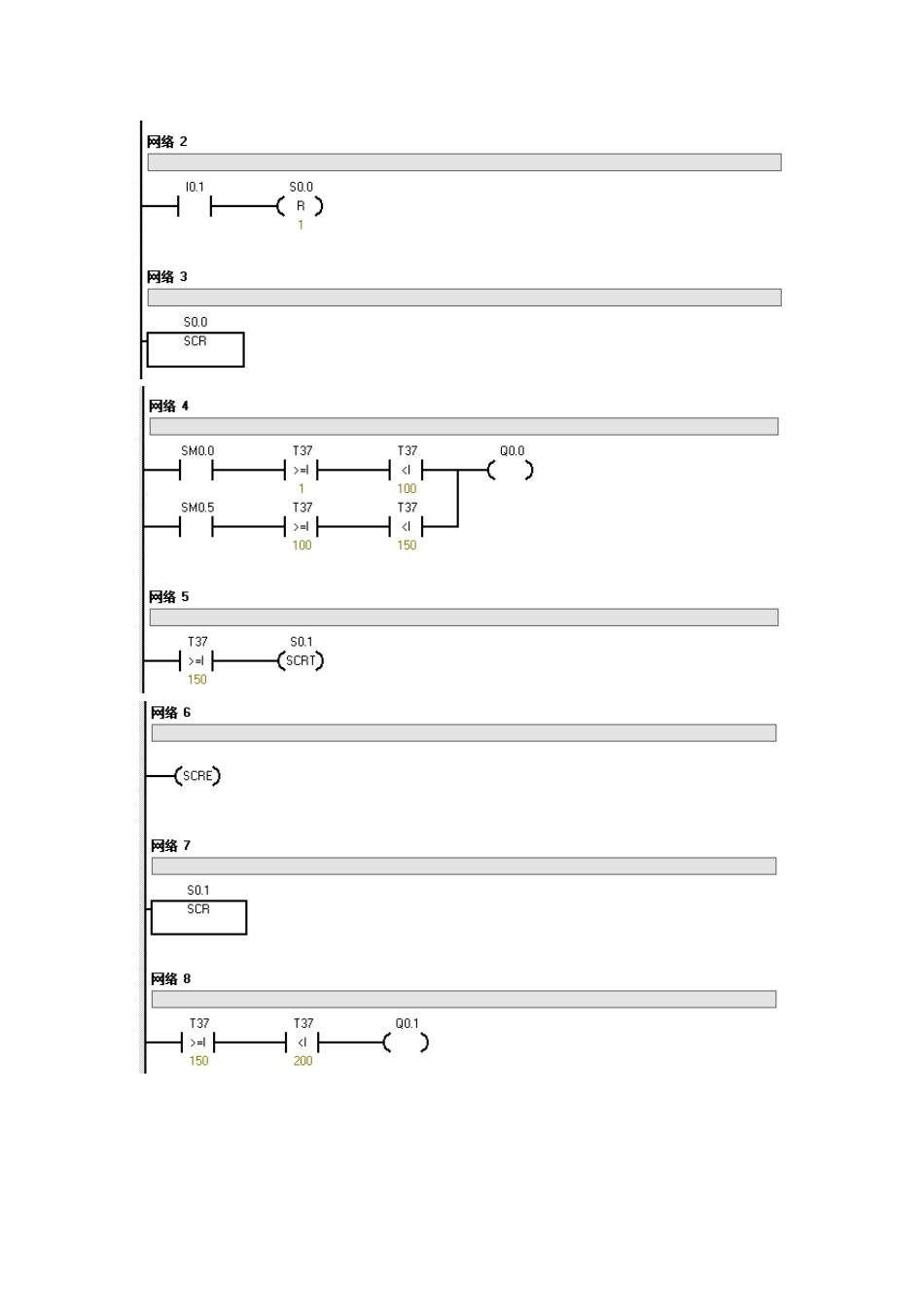

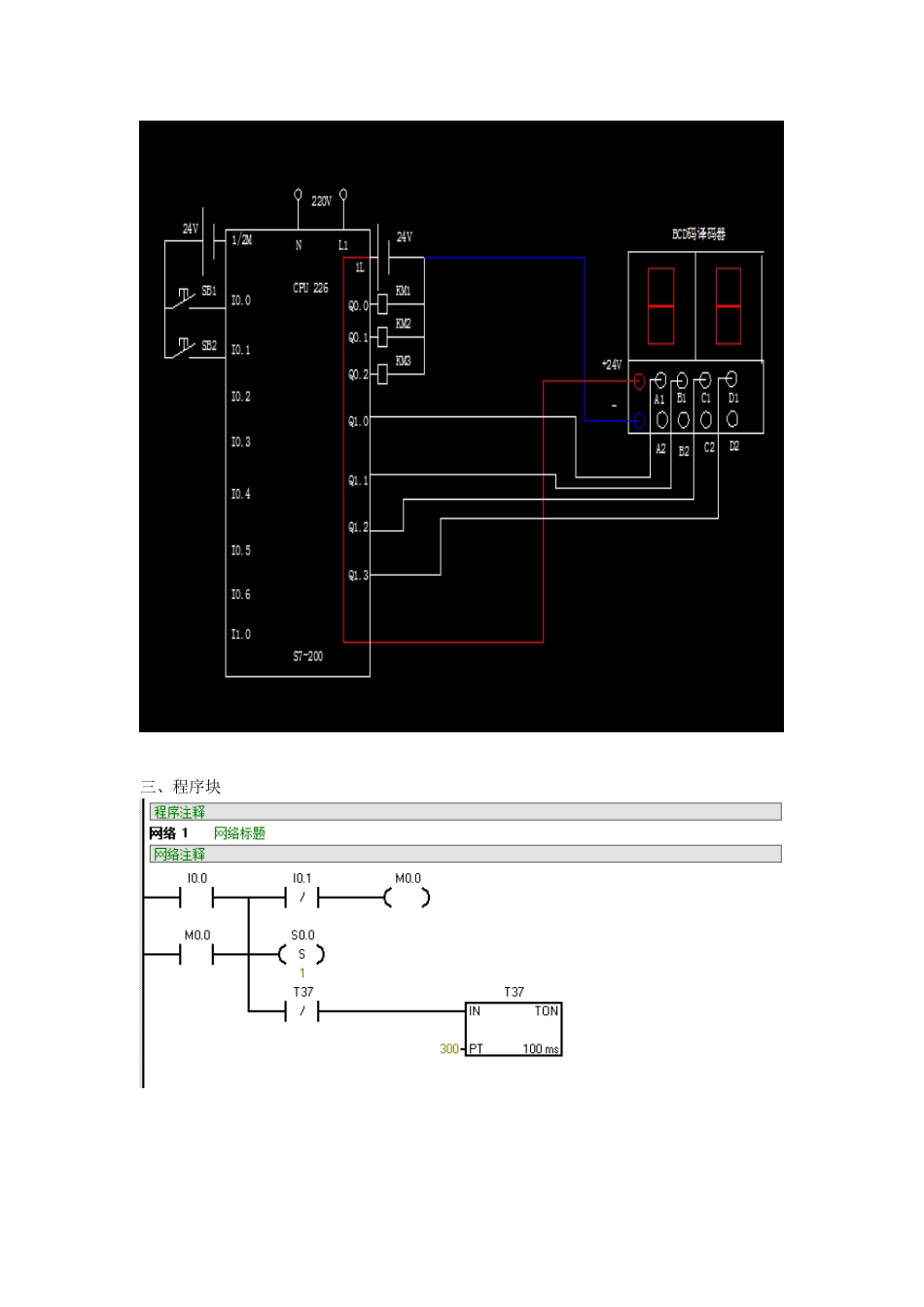

课题十五:BCD 码译码器的控制一、I/O 地址分配表二、电路图输入输出输入继电器作用元件代号输出继电器作用元件代号I0.0启动SB1Q0.0绿灯KM1I0.1停止SB2Q0.1黄灯KM2Q0.2红灯KN3Q1.0A1A1Q1.1B1B1Q1.2C1C1Q1.3B1B1三、程序块
