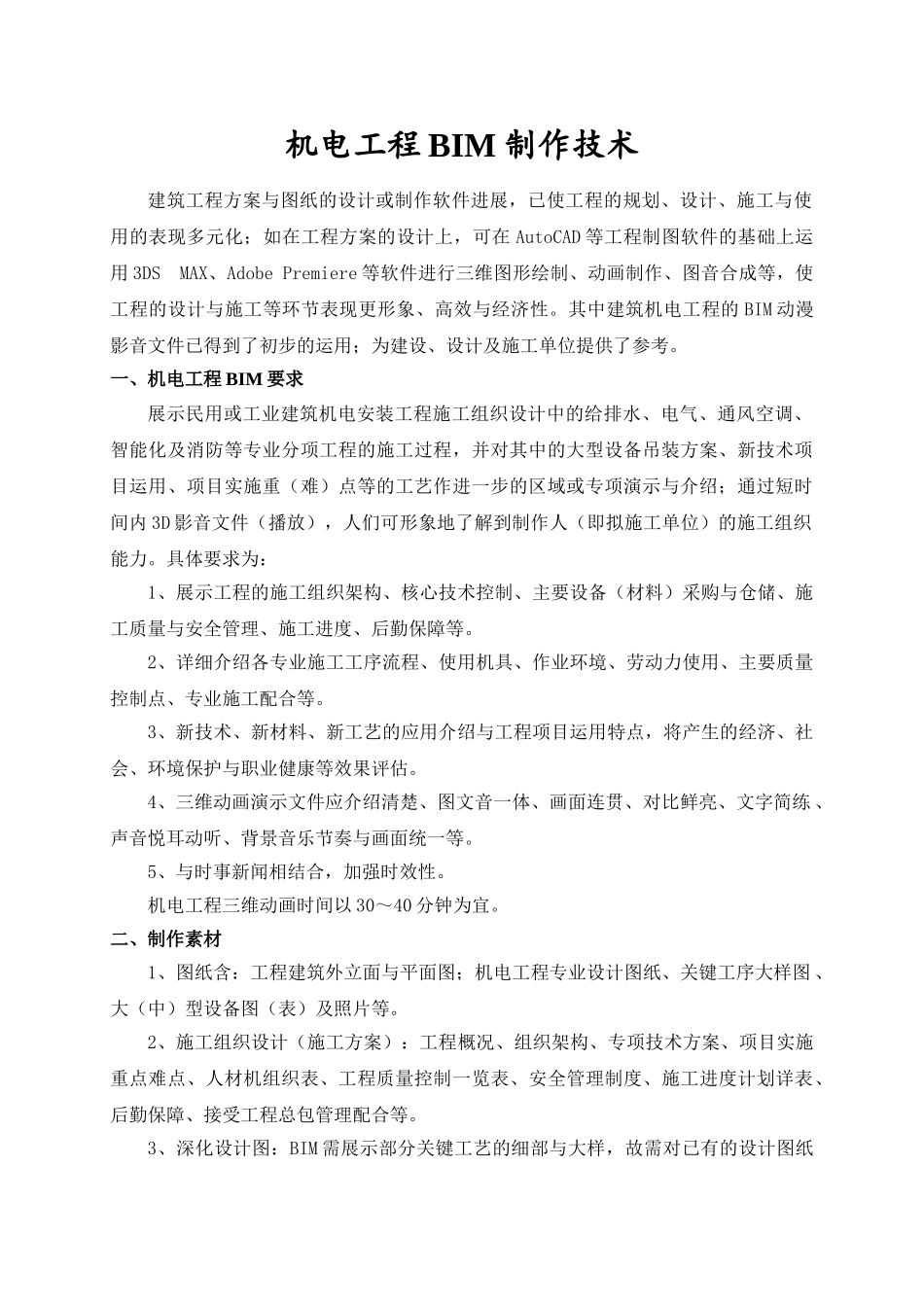

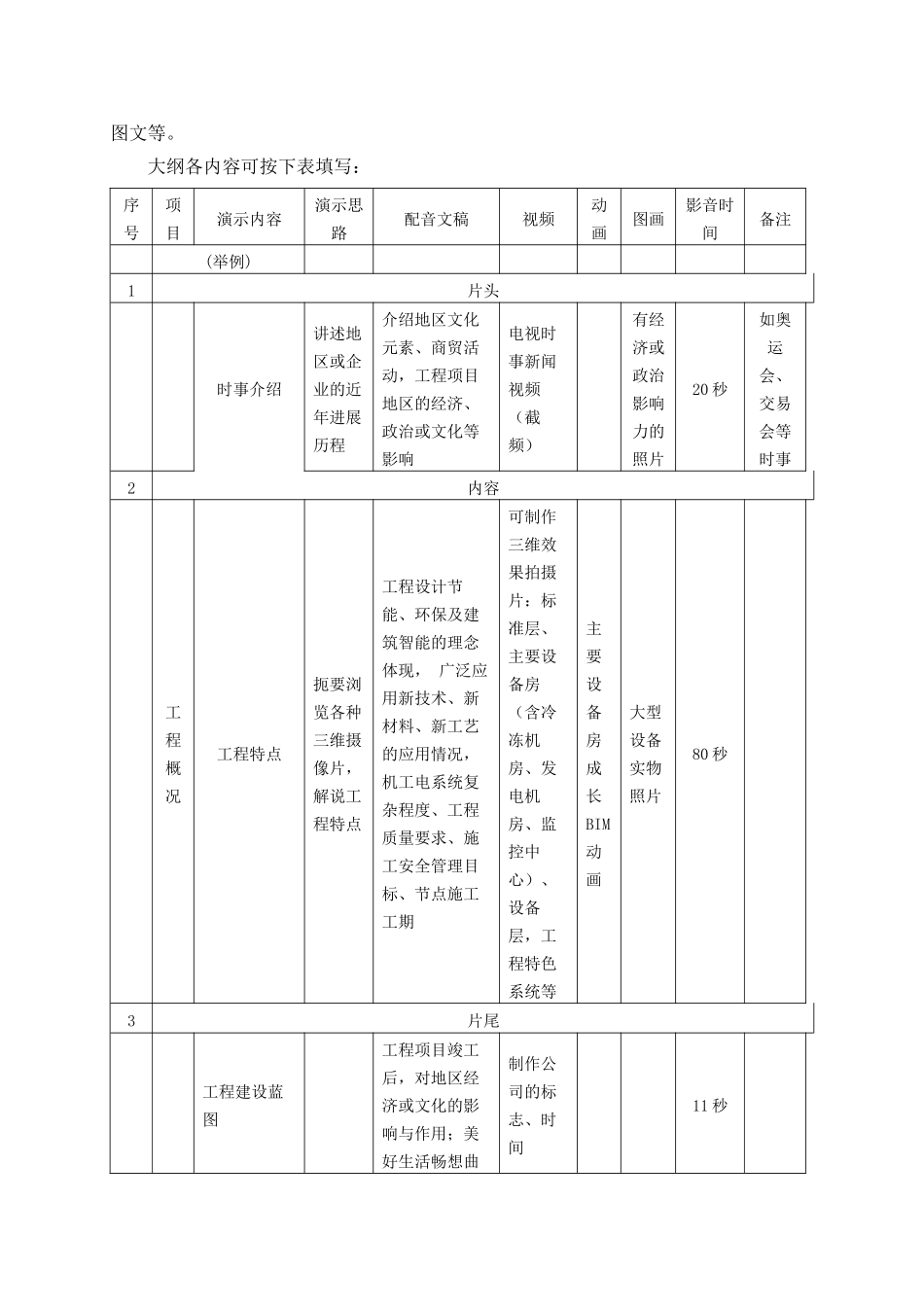

机电工程 BIM 制作技术建筑工程方案与图纸的设计或制作软件进展，已使工程的规划、设计、施工与使用的表现多元化；如在工程方案的设计上，可在 AutoCAD 等工程制图软件的基础上运用 3DS MAX、Adobe Premiere 等软件进行三维图形绘制、动画制作、图音合成等，使工程的设计与施工等环节表现更形象、高效与经济性。其中建筑机电工程的 BIM 动漫影音文件已得到了初步的运用；为建设、设计及施工单位提供了参考。一、机电工程 BIM 要求展示民用或工业建筑机电安装工程施工组织设计中的给排水、电气、通风空调、智能化及消防等专业分项工程的施工过程，并对其中的大型设备吊装方案、新技术项目运用、项目实施重（难）点等的工艺作进一步的区域或专项演示与介绍；通过短时间内 3D 影音文件（播放），人们可形象地了解到制作人（即拟施工单位）的施工组织能力。具体要求为：1、展示工程的施工组织架构、核心技术控制、主要设备（材料）采购与仓储、施工质量与安全管理、施工进度、后勤保障等。2、详细介绍各专业施工工序流程、使用机具、作业环境、劳动力使用、主要质量控制点、专业施工配合等。3、新技术、新材料、新工艺的应用介绍与工程项目运用特点，将产生的经济、社会、环境保护与职业健康等效果评估。4、三维动画演示文件应介绍清楚、图文音一体、画面连贯、对比鲜亮、文字简练 、声音悦耳动听、背景音乐节奏与画面统一等。5、与时事新闻相结合，加强时效性。机电工程三维动画时间以 30～40 分钟为宜。二、制作素材1、图纸含：工程建筑外立面与平面图；机电工程专业设计图纸、关键工序大样图 、大（中）型设备图（表）及照片等。2、施工组织设计（施工方案）：工程概况、组织架构、专项技术方案、项目实施重点难点、人材机组织表、工程质量控制一览表、安全管理制度、施工进度计划详表、后勤保障、接受工程总包管理配合等。3、深化设计图：BIM 需展示部分关键工艺的细部与大样，故需对已有的设计图纸作深层次、拟施工的深化设计；此时，制作人应结合拟施工企业自身的机械设备、工人技术操作水平、公司专业技术管理能力等细化、统一原有图纸，使 BIM 能在一定的深度展现施工企业的专业施工技术能力。4、阶段性施工现场实况照片、尺寸校核：为提高 BIM 图片的真实度，需度量现场结构的组合、形状、柱与梁尺寸、孔洞预留（埋）实况、专业设备间规格等；如现场未有结构时，需对建筑结构图与机电专业图作校对，找出可行的位置与拟...
