BIM深化设计在某装饰工程中的应用

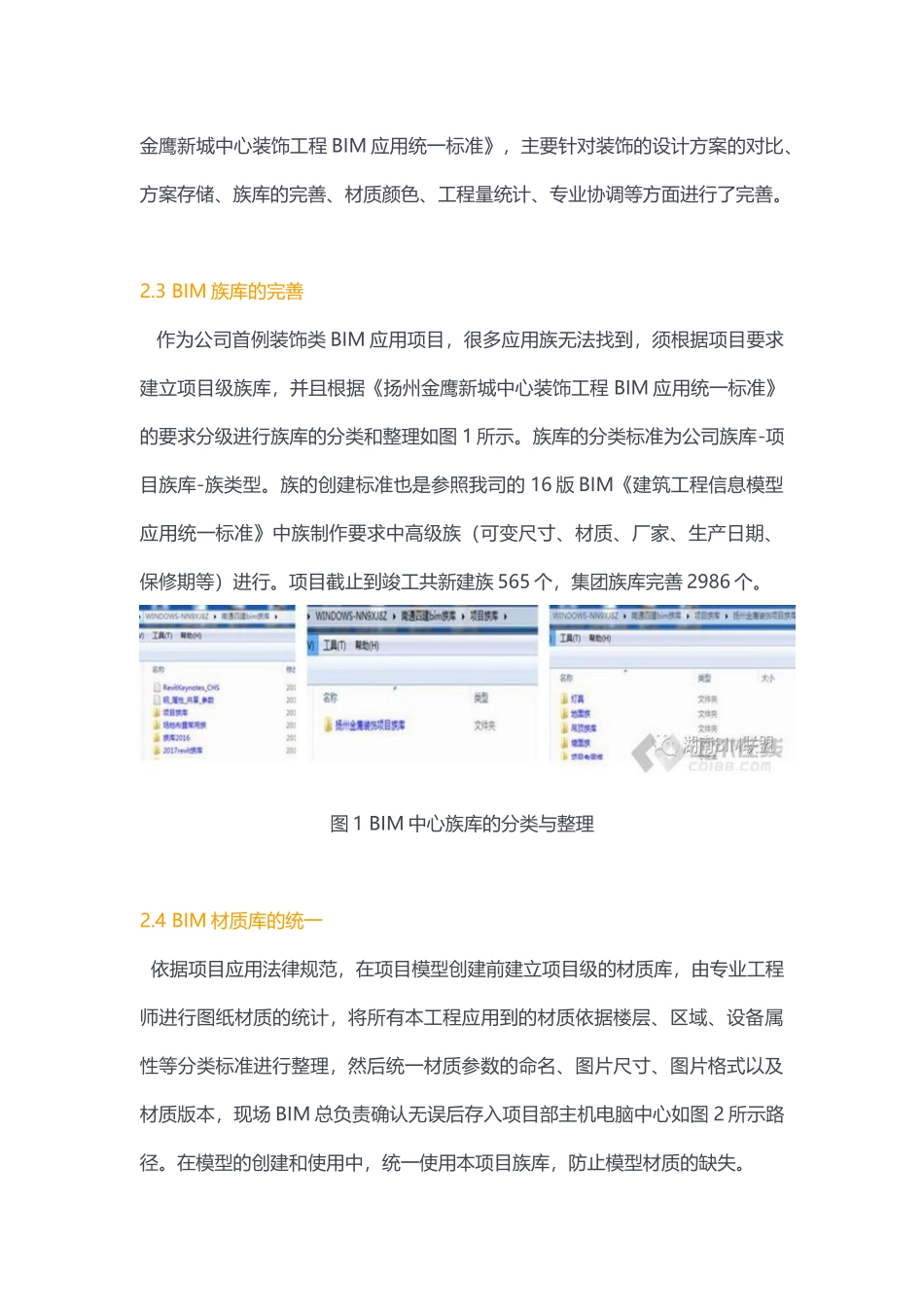

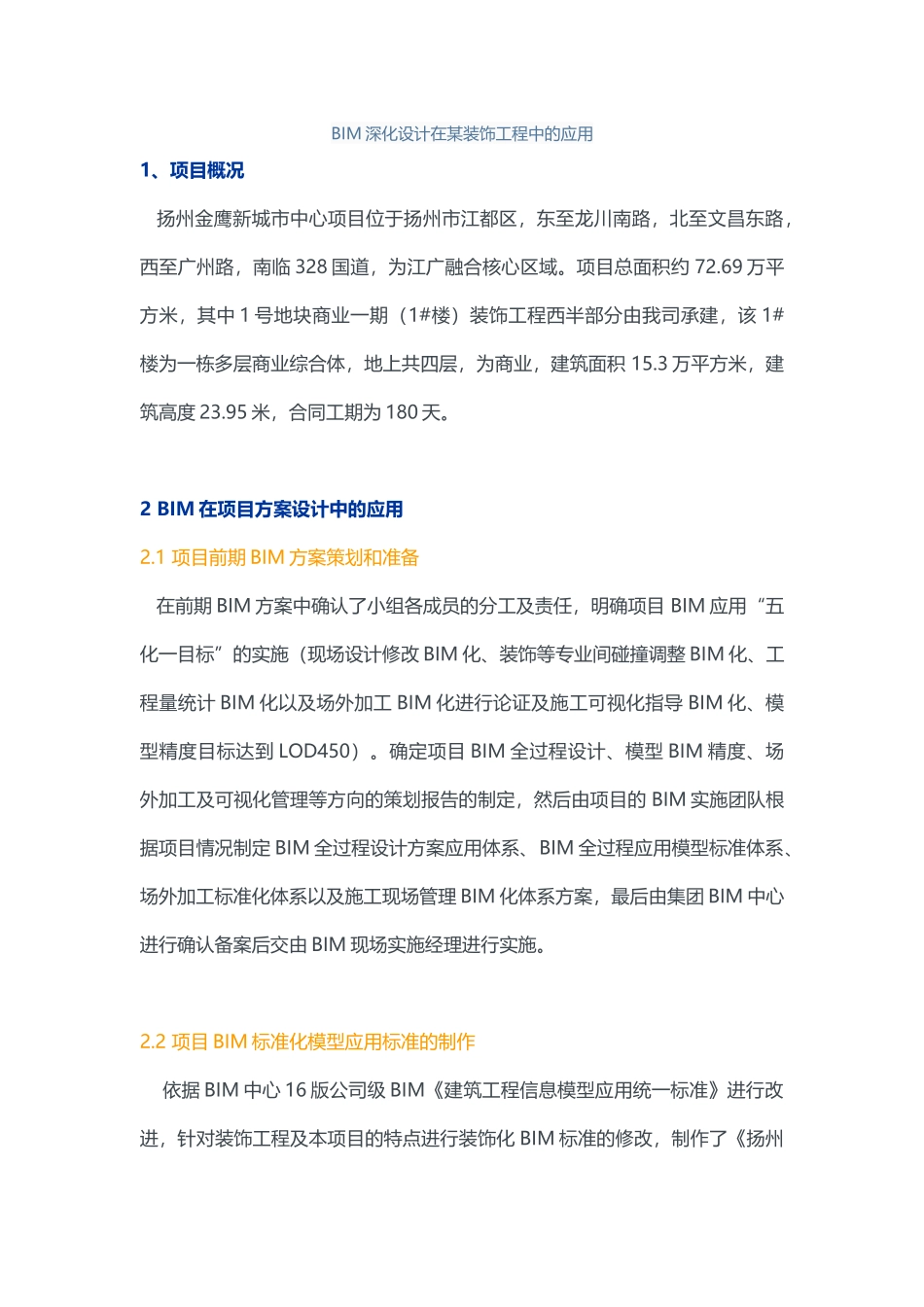

BIM 深化设计在某装饰工程中的应用1、项目概况 扬州金鹰新城市中心项目位于扬州市江都区，东至龙川南路，北至文昌东路，西至广州路，南临 328 国道，为江广融合核心区域。项目总面积约 72.69 万平方米，其中 1 号地块商业一期（1#楼）装饰工程西半部分由我司承建，该 1#楼为一栋多层商业综合体，地上共四层，为商业，建筑面积 15.3 万平方米，建筑高度 23.95 米，合同工期为 180 天。 2 BIM 在项目方案设计中的应用2.1 项目前期 BIM 方案策划和准备 在前期 BIM 方案中确认了小组各成员的分工及责任，明确项目 BIM 应用“五化一目标”的实施（现场设计修改 BIM 化、装饰等专业间碰撞调整 BIM 化、工程量统计 BIM 化以及场外加工 BIM 化进行论证及施工可视化指导 BIM 化、模型精度目标达到 LOD450）。确定项目 BIM 全过程设计、模型 BIM 精度、场外加工及可视化管理等方向的策划报告的制定，然后由项目的 BIM 实施团队根据项目情况制定 BIM 全过程设计方案应用体系、BIM 全过程应用模型标准体系、场外加工标准化体系以及施工现场管理 BIM 化体系方案，最后由集团 BIM 中心进行确认备案后交由 BIM 现场实施经理进行实施。2.2 项目 BIM 标准化模型应用标准的制作 依据 BIM 中心 16 版公司级 BIM《建筑工程信息模型应用统一标准》进行改进，针对装饰工程及本项目的特点进行装饰化 BIM 标准的修改，制作了《扬州金鹰新城中心装饰工程 BIM 应用统一标准》，主要针对装饰的设计方案的对比、方案存储、族库的完善、材质颜色、工程量统计、专业协调等方面进行了完善。2.3 BIM 族库的完善 作为公司首例装饰类 BIM 应用项目，很多应用族无法找到，须根据项目要求建立项目级族库，并且根据《扬州金鹰新城中心装饰工程 BIM 应用统一标准》的要求分级进行族库的分类和整理如图 1 所示。族库的分类标准为公司族库-项目族库-族类型。族的创建标准也是参照我司的 16 版 BIM《建筑工程信息模型应用统一标准》中族制作要求中高级族（可变尺寸、材质、厂家、生产日期、保修期等）进行。项目截止到竣工共新建族 565 个，集团族库完善 2986 个。图 1 BIM 中心族库的分类与整理2.4 BIM 材质库的统一 依据项目应用法律规范，在项目模型创建前建立项目级的材质库，由专业工程师进行图纸材质的统计，将所有本工程应用到的材质依据楼层、区域、设备属性等分类标准进行整理，然后统一材...
