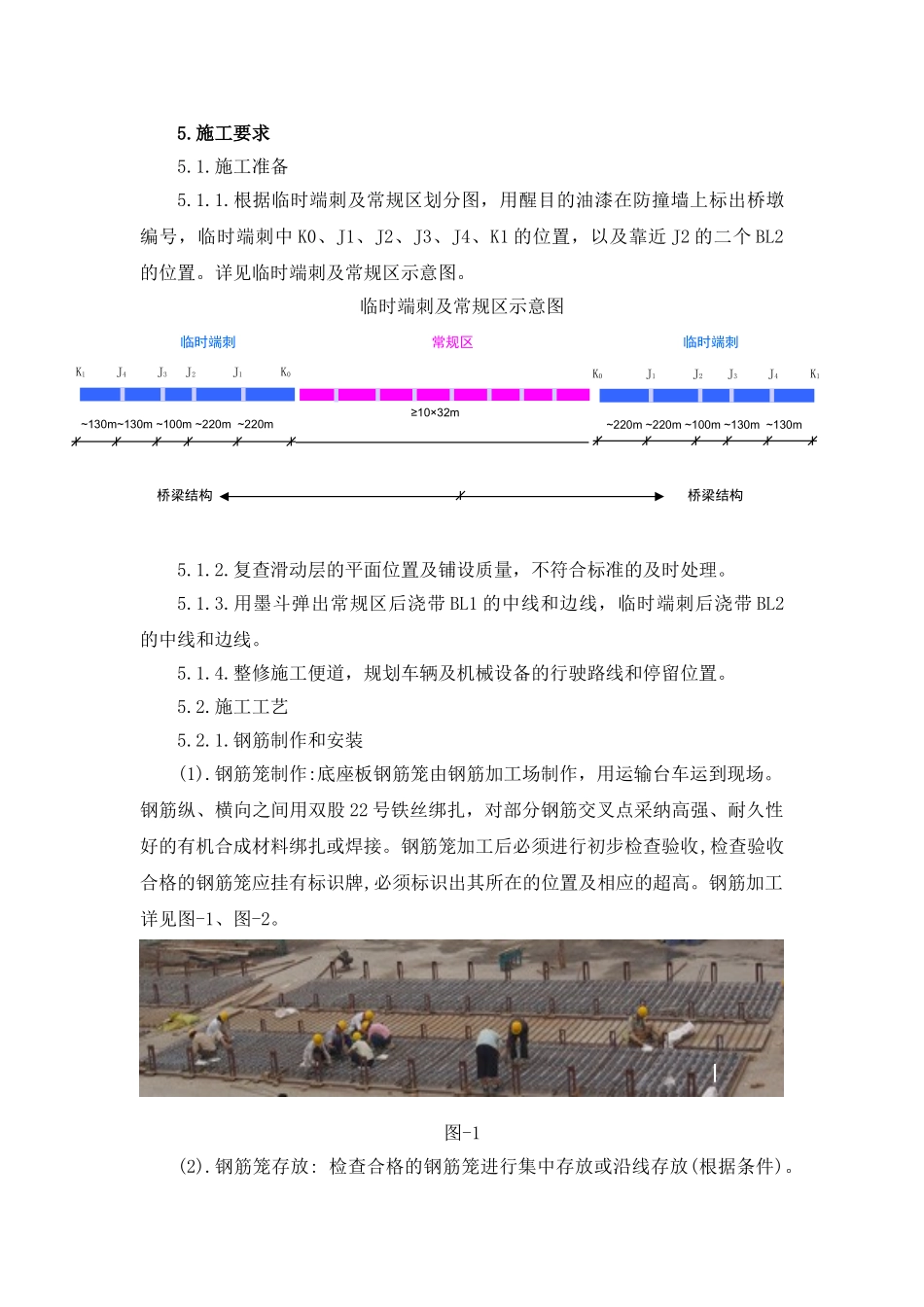

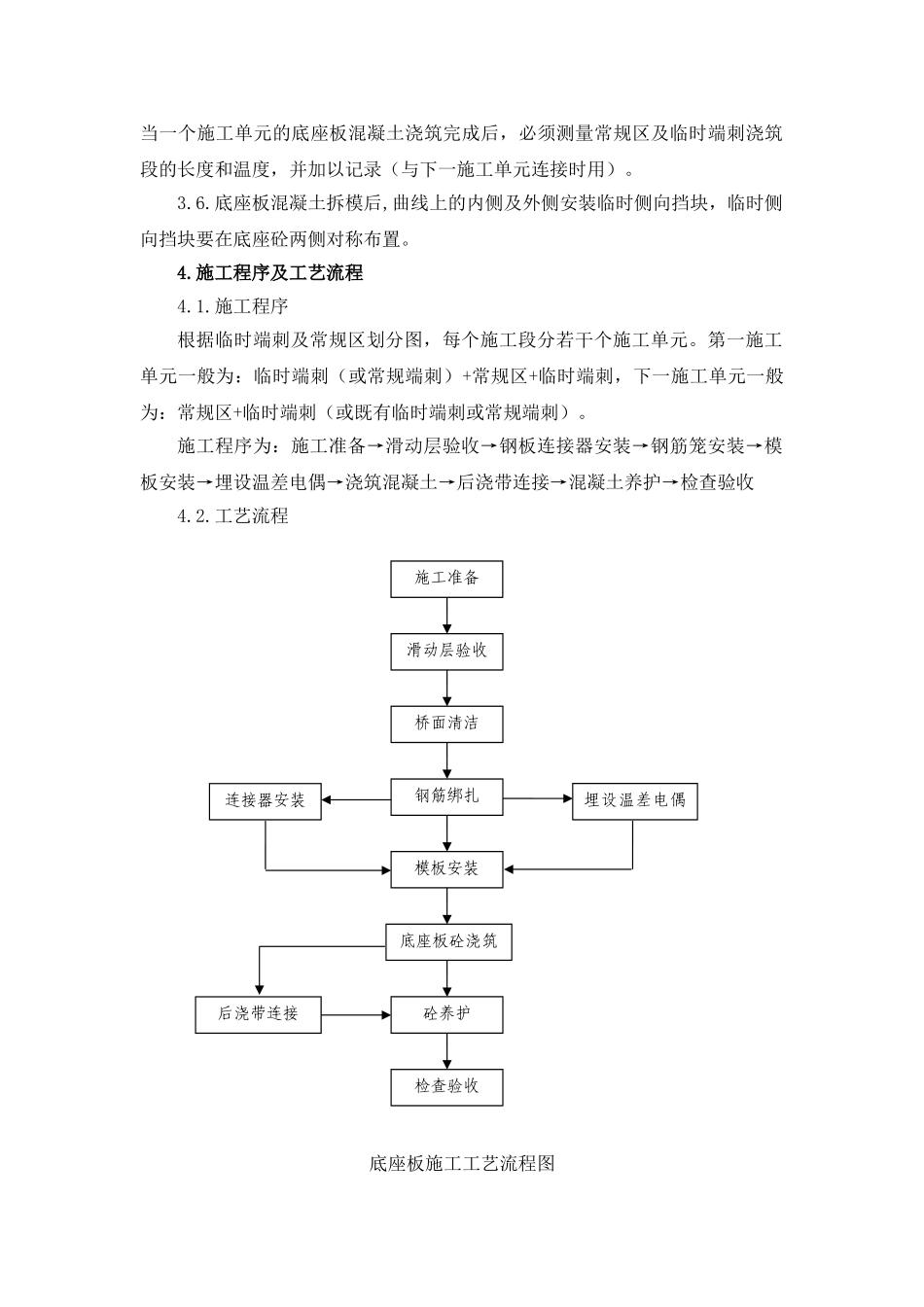

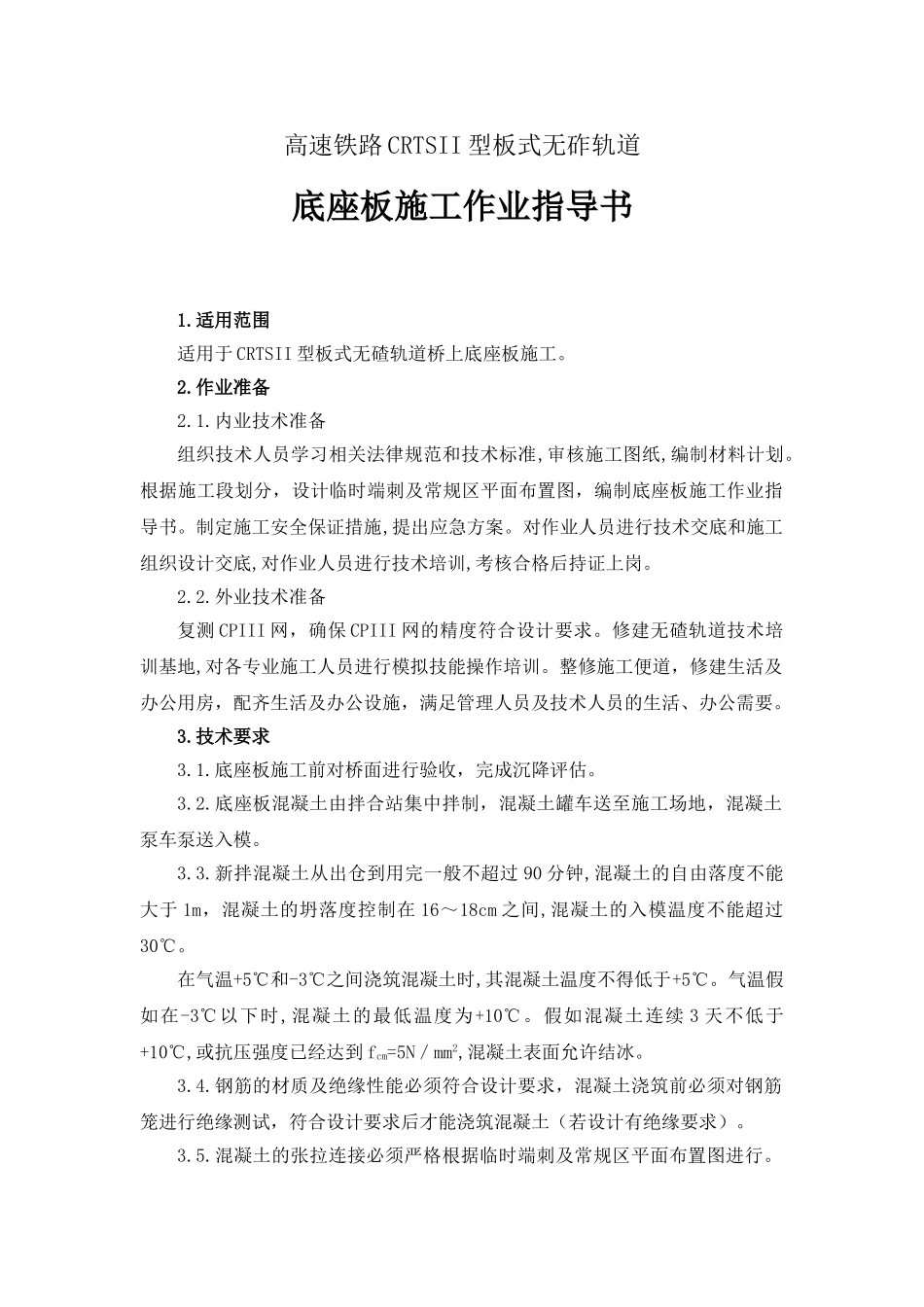

高速铁路 CRTSII 型板式无砟轨道底座板施工作业指导书1.适用范围适用于 CRTSII 型板式无碴轨道桥上底座板施工。2.作业准备2.1.内业技术准备组织技术人员学习相关法律规范和技术标准,审核施工图纸,编制材料计划。根据施工段划分，设计临时端刺及常规区平面布置图，编制底座板施工作业指导书。制定施工安全保证措施,提出应急方案。对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后持证上岗。2.2.外业技术准备复测 CPIII 网，确保 CPIII 网的精度符合设计要求。修建无碴轨道技术培训基地,对各专业施工人员进行模拟技能操作培训。整修施工便道，修建生活及办公用房，配齐生活及办公设施，满足管理人员及技术人员的生活、办公需要。3.技术要求3.1.底座板施工前对桥面进行验收，完成沉降评估。3.2.底座板混凝土由拌合站集中拌制，混凝土罐车送至施工场地，混凝土泵车泵送入模。3.3.新拌混凝土从出仓到用完一般不超过 90 分钟,混凝土的自由落度不能大于 1m，混凝土的坍落度控制在 16～18cm 之间,混凝土的入模温度不能超过30℃。在气温+5℃和-3℃之间浇筑混凝土时,其混凝土温度不得低于+5℃。气温假如在-3℃以下时,混凝土的最低温度为+10℃。假如混凝土连续 3 天不低于+10℃,或抗压强度已经达到 fcm=5N／mm2,混凝土表面允许结冰。3.4.钢筋的材质及绝缘性能必须符合设计要求，混凝土浇筑前必须对钢筋笼进行绝缘测试，符合设计要求后才能浇筑混凝土（若设计有绝缘要求）。3.5.混凝土的张拉连接必须严格根据临时端刺及常规区平面布置图进行。当一个施工单元的底座板混凝土浇筑完成后，必须测量常规区及临时端刺浇筑段的长度和温度，并加以记录（与下一施工单元连接时用）。3.6.底座板混凝土拆模后,曲线上的内侧及外侧安装临时侧向挡块，临时侧向挡块要在底座砼两侧对称布置。4.施工程序及工艺流程4.1.施工程序根据临时端刺及常规区划分图，每个施工段分若干个施工单元。第一施工单元一般为：临时端刺（或常规端刺）+常规区+临时端刺，下一施工单元一般为：常规区+临时端刺（或既有临时端刺或常规端刺）。施工程序为：施工准备→滑动层验收→钢板连接器安装→钢筋笼安装→模板安装→埋设温差电偶→浇筑混凝土→后浇带连接→混凝土养护→检查验收4.2.工艺流程底座板施工工艺流程图施工准备滑动层验收桥面清洁钢筋绑扎底座板砼浇筑模板安装砼养护检查验收后浇带连接连接器安装埋设温差电偶 5.施工要求5.1.施工准备5...
