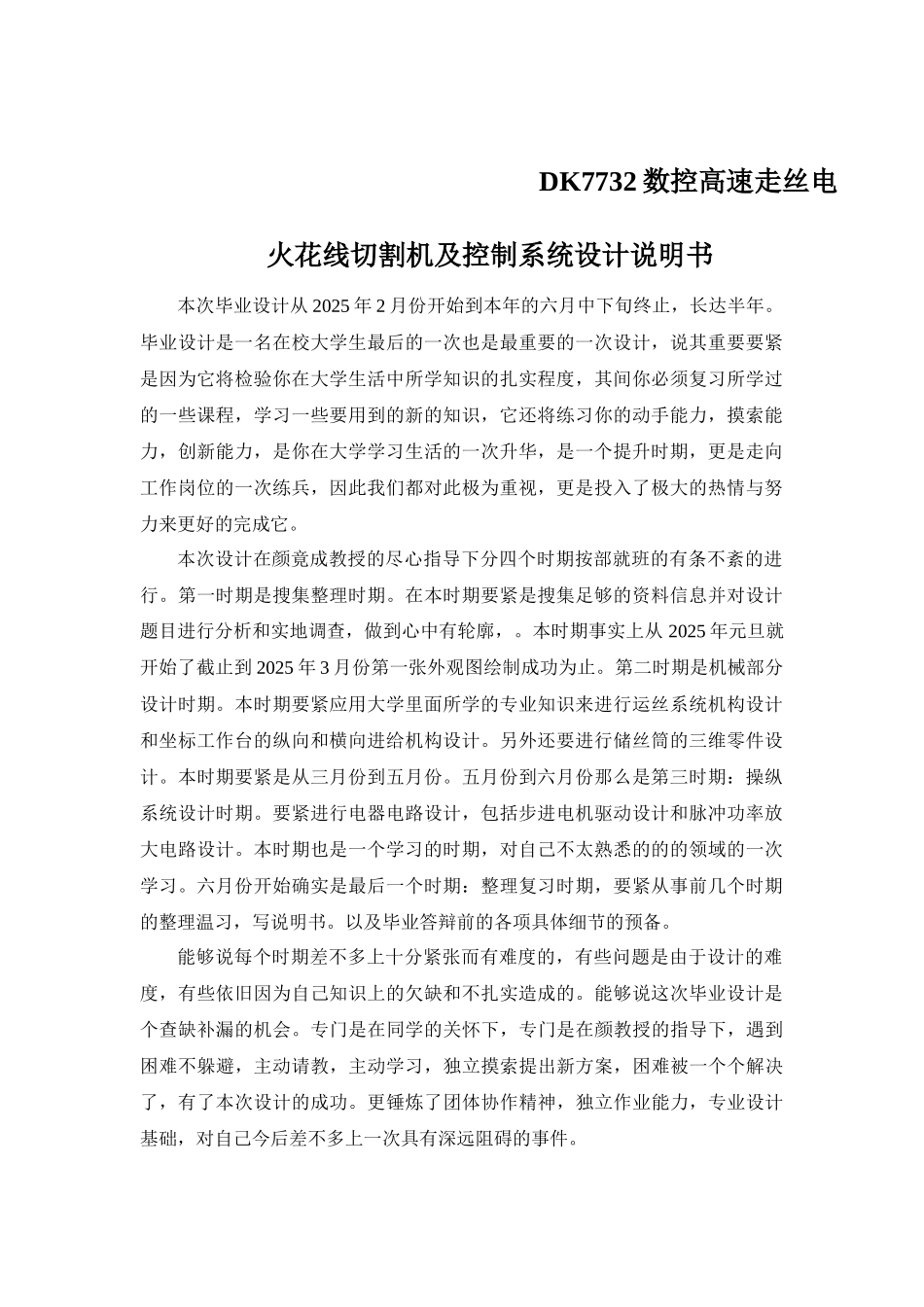

DK7732 数控高速走丝电火花线切割机及控制系统设计说明书本次毕业设计从 2025 年 2 月份开始到本年的六月中下旬终止，长达半年。毕业设计是一名在校大学生最后的一次也是最重要的一次设计，说其重要要紧是因为它将检验你在大学生活中所学知识的扎实程度，其间你必须复习所学过的一些课程，学习一些要用到的新的知识，它还将练习你的动手能力，摸索能力，创新能力，是你在大学学习生活的一次升华，是一个提升时期，更是走向工作岗位的一次练兵，因此我们都对此极为重视，更是投入了极大的热情与努力来更好的完成它。本次设计在颜竟成教授的尽心指导下分四个时期按部就班的有条不紊的进行。第一时期是搜集整理时期。在本时期要紧是搜集足够的资料信息并对设计题目进行分析和实地调查，做到心中有轮廓，。本时期事实上从 2025 年元旦就开始了截止到 2025 年 3 月份第一张外观图绘制成功为止。第二时期是机械部分设计时期。本时期要紧应用大学里面所学的专业知识来进行运丝系统机构设计和坐标工作台的纵向和横向进给机构设计。另外还要进行储丝筒的三维零件设计。本时期要紧是从三月份到五月份。五月份到六月份那么是第三时期：操纵系统设计时期。要紧进行电器电路设计，包括步进电机驱动设计和脉冲功率放大电路设计。本时期也是一个学习的时期，对自己不太熟悉的的的领域的一次学习。六月份开始确实是最后一个时期：整理复习时期，要紧从事前几个时期的整理温习，写说明书。以及毕业答辩前的各项具体细节的预备。能够说每个时期差不多上十分紧张而有难度的，有些问题是由于设计的难度，有些依旧因为自己知识上的欠缺和不扎实造成的。能够说这次毕业设计是个查缺补漏的机会。专门是在同学的关怀下，专门是在颜教授的指导下，遇到困难不躲避，主动请教，主动学习，独立摸索提出新方案，困难被一个个解决了，有了本次设计的成功。更锤炼了团体协作精神，独立作业能力，专业设计基础，对自己今后差不多上一次具有深远阻碍的事件。一、 总体方案设计（一） 总体方案的拟定〔1〕电火花线切割机床具有定位，纵向和横向的直线插补功能；还能要求暂停，进行循环加工等，因此，数控系统选取连续操纵系统。〔2〕电火花线切割机床属于经济型数控机床，在保证一定加工精度的前提下，应简化结构，降低成本。因此，进给伺服系统应采纳步进电机开环操纵系统。〔3〕依照电火花线切割机床最大的加工尺寸，加工精度，操纵速度和经济性要求，一样采纳 8 位...
