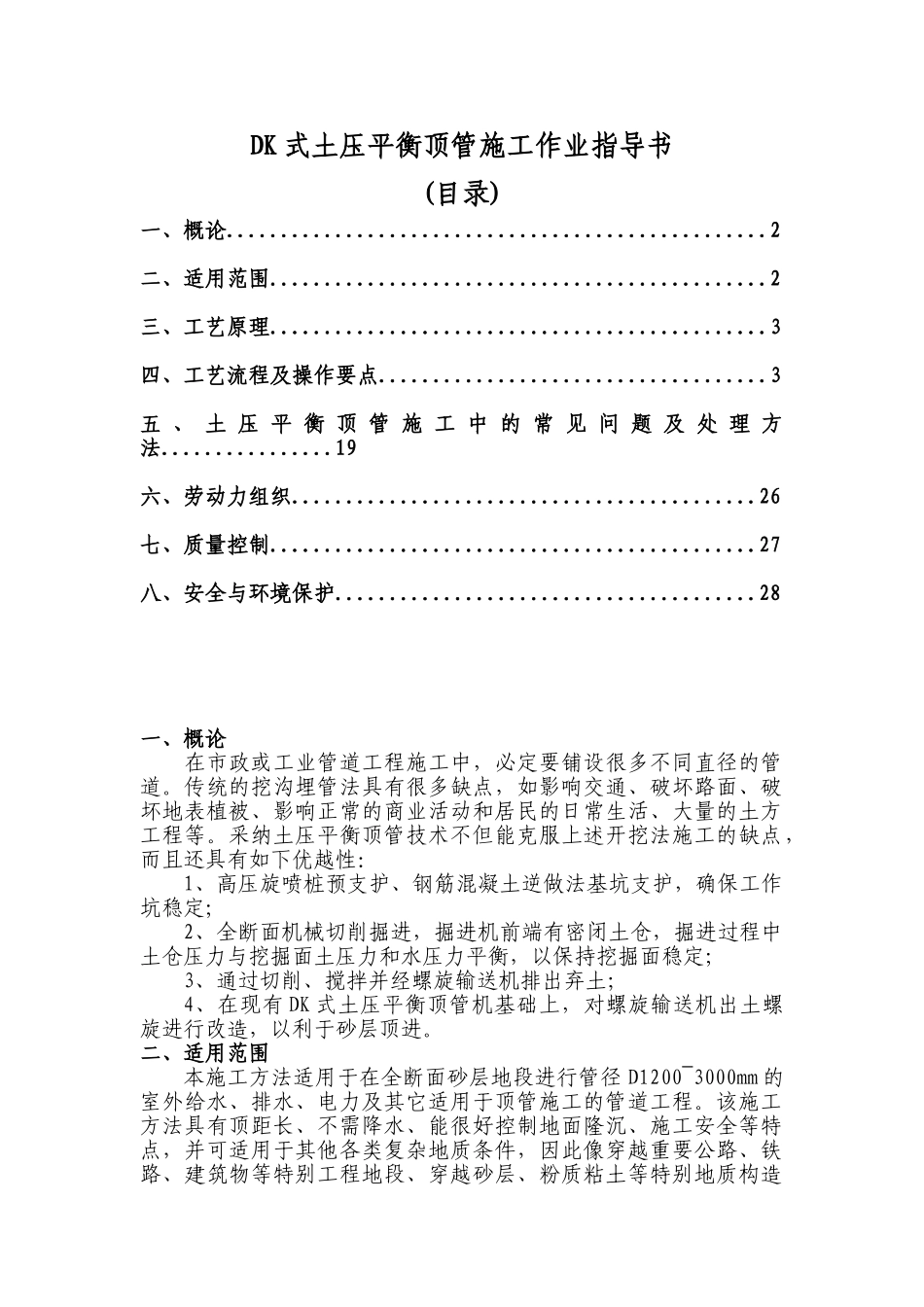

DK 式土压平衡顶管施工作业指导书(目录)一、概论..................................................2二、适用范围..............................................2三、工艺原理..............................................3四、工艺流程及操作要点....................................3五 、 土 压 平 衡 顶 管 施 工 中 的 常 见 问 题 及 处 理 方法................19六、劳动力组织...........................................26七、质量控制.............................................27八、安全与环境保护.......................................28一、概论 在市政或工业管道工程施工中，必定要铺设很多不同直径的管道。传统的挖沟埋管法具有很多缺点，如影响交通、破坏路面、破坏地表植被、影响正常的商业活动和居民的日常生活、大量的土方工程等。采纳土压平衡顶管技术不但能克服上述开挖法施工的缺点，而且还具有如下优越性：1、高压旋喷桩预支护、钢筋混凝土逆做法基坑支护，确保工作坑稳定；2、全断面机械切削掘进，掘进机前端有密闭土仓，掘进过程中土仓压力与挖掘面土压力和水压力平衡，以保持挖掘面稳定；3、通过切削、搅拌并经螺旋输送机排出弃土；4、在现有 DK 式土压平衡顶管机基础上，对螺旋输送机出土螺旋进行改造，以利于砂层顶进。二、适用范围本施工方法适用于在全断面砂层地段进行管径 D1200~3000mm 的室外给水、排水、电力及其它适用于顶管施工的管道工程。该施工方法具有顶距长、不需降水、能很好控制地面隆沉、施工安全等特点，并可适用于其他各类复杂地质条件，因此像穿越重要公路、铁路、建筑物等特别工程地段、穿越砂层、粉质粘土等特别地质构造地段应用本工法，可达到良好的效果。三、工艺原理DK 式土压平衡顶管施工技术是利用掘进机土舱内泥土的压力来平衡掘进机所处土层的土压力和地下水压力的顶管施工技术。它有两方面的基本内容：第一，顶管掘进机在顶进过程中与它所处地层的地下水压力和土压力处于一种平衡状态；第二，他的排土量与掘进机推动所占去的土的体积也处于一种平衡状态。只有同时满足以上两个条件，才能达到真正意义上的土压平衡。在土层顶管中，如何保持挖掘面稳定、建立起土压平衡是工程能否顺利进行的关键，通过控制螺旋输送机排土速度、对挖掘面土体进行改良、对螺旋输送机出土螺旋进行改造，可达到控制地面隆沉和顶进质量的目的。四、工艺流程及操作要...
