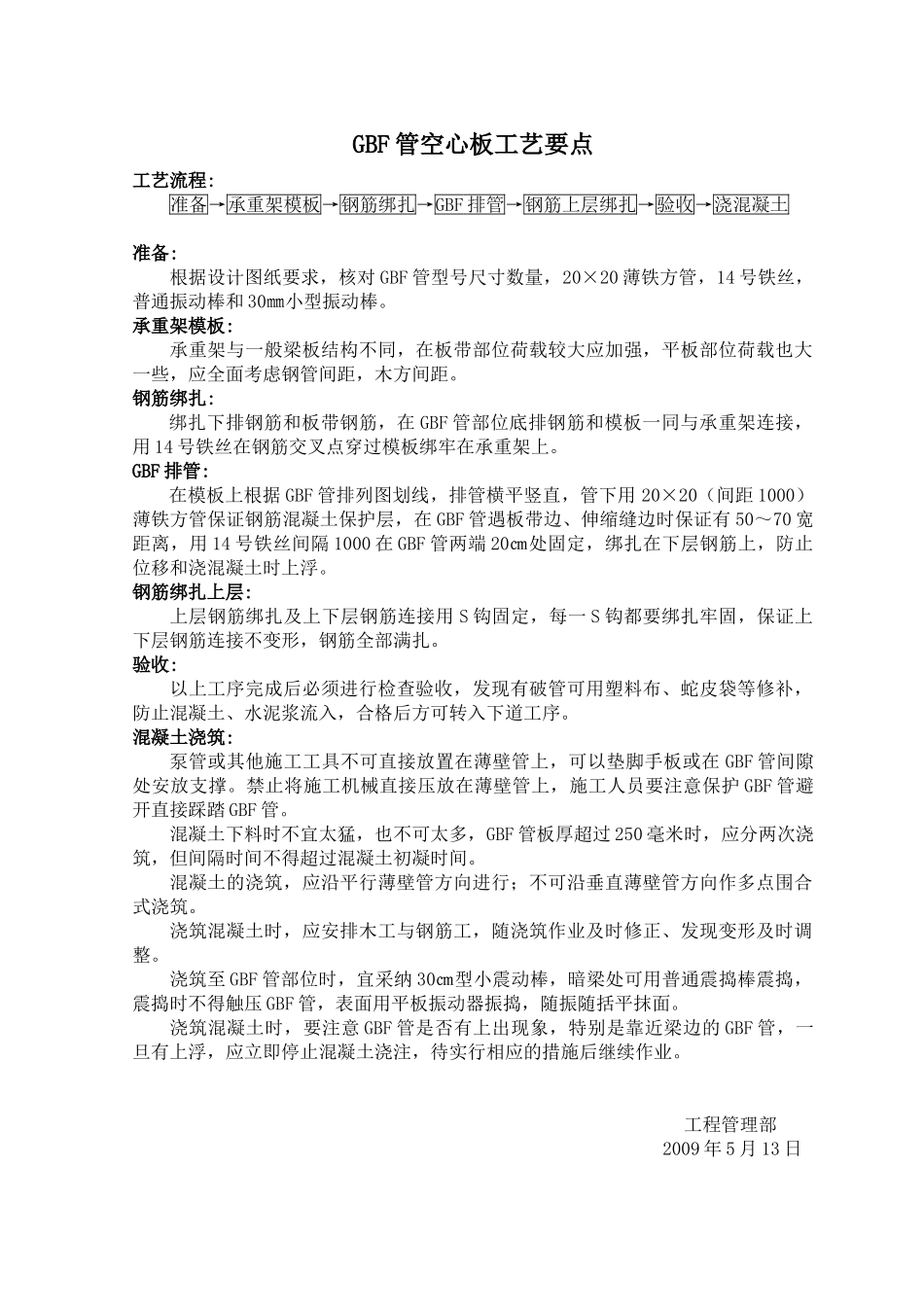

GBF 管空心板工艺要点工艺流程:准备→承重架模板→钢筋绑扎→GBF 排管→钢筋上层绑扎→验收→浇混凝土准备:根据设计图纸要求，核对 GBF 管型号尺寸数量，20×20 薄铁方管，14 号铁丝，普通振动棒和 30㎜小型振动棒。承重架模板: 承重架与一般梁板结构不同，在板带部位荷载较大应加强，平板部位荷载也大一些，应全面考虑钢管间距，木方间距。钢筋绑扎:绑扎下排钢筋和板带钢筋，在 GBF 管部位底排钢筋和模板一同与承重架连接，用 14 号铁丝在钢筋交叉点穿过模板绑牢在承重架上。GBF 排管:在模板上根据 GBF 管排列图划线，排管横平竖直，管下用 20×20（间距 1000）薄铁方管保证钢筋混凝土保护层，在 GBF 管遇板带边、伸缩缝边时保证有 50～70 宽距离，用 14 号铁丝间隔 1000 在 GBF 管两端 20㎝处固定，绑扎在下层钢筋上，防止位移和浇混凝土时上浮。钢筋绑扎上层:上层钢筋绑扎及上下层钢筋连接用 S 钩固定，每一 S 钩都要绑扎牢固，保证上下层钢筋连接不变形，钢筋全部满扎。验收:以上工序完成后必须进行检查验收，发现有破管可用塑料布、蛇皮袋等修补，防止混凝土、水泥浆流入，合格后方可转入下道工序。混凝土浇筑:泵管或其他施工工具不可直接放置在薄壁管上，可以垫脚手板或在 GBF 管间隙处安放支撑。禁止将施工机械直接压放在薄壁管上，施工人员要注意保护 GBF 管避开直接踩踏 GBF 管。混凝土下料时不宜太猛，也不可太多，GBF 管板厚超过 250 毫米时，应分两次浇筑，但间隔时间不得超过混凝土初凝时间。混凝土的浇筑，应沿平行薄壁管方向进行；不可沿垂直薄壁管方向作多点围合式浇筑。浇筑混凝土时，应安排木工与钢筋工，随浇筑作业及时修正、发现变形及时调整。浇筑至 GBF 管部位时，宜采纳 30㎝型小震动棒，暗梁处可用普通震捣棒震捣，震捣时不得触压 GBF 管，表面用平板振动器振捣，随振随括平抹面。浇筑混凝土时，要注意 GBF 管是否有上出现象，特别是靠近梁边的 GBF 管，一旦有上浮，应立即停止混凝土浇注，待实行相应的措施后继续作业。工程管理部2009 年 5 月 13 日
