led爆闪警示灯对架空线路的保护作用

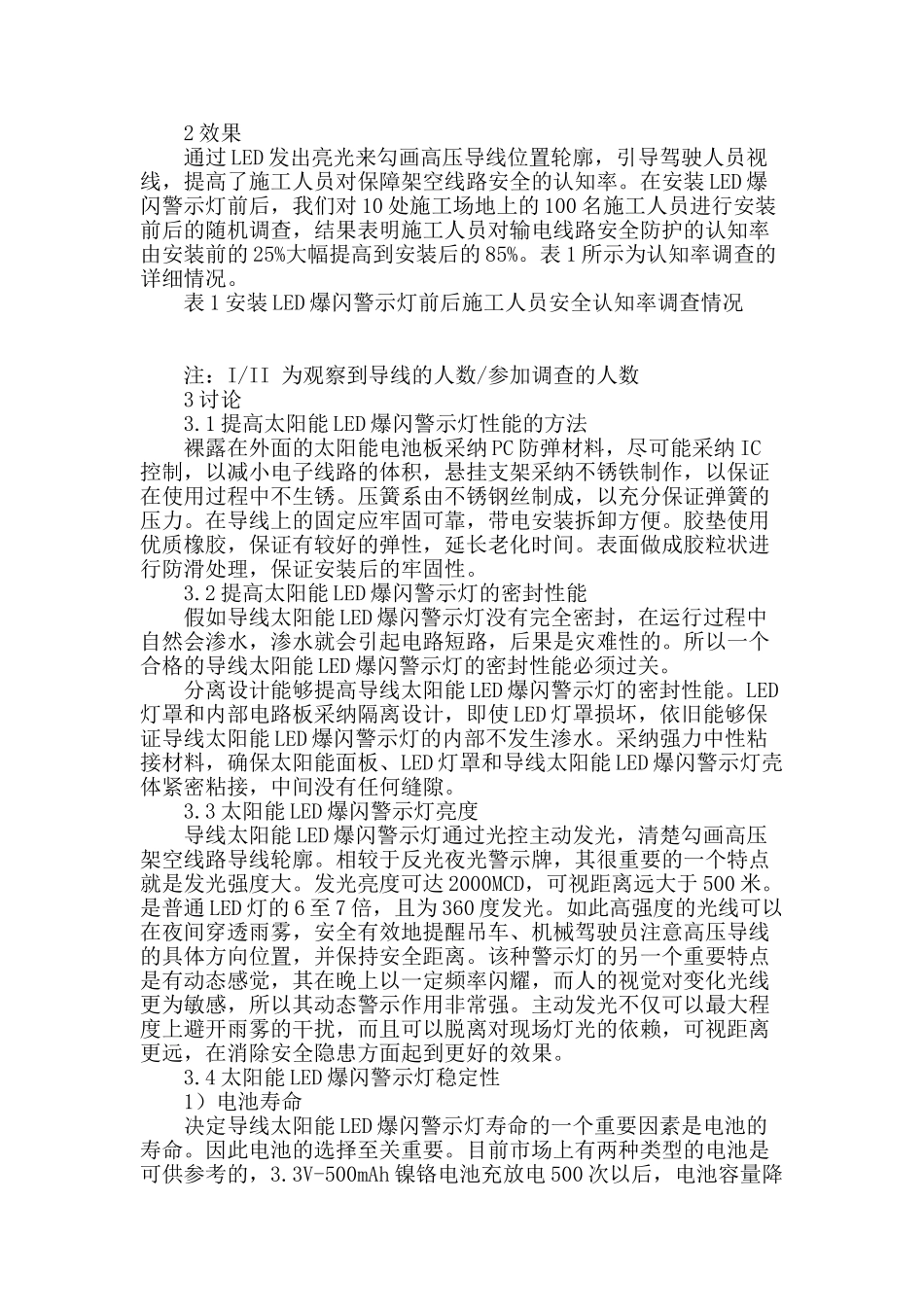

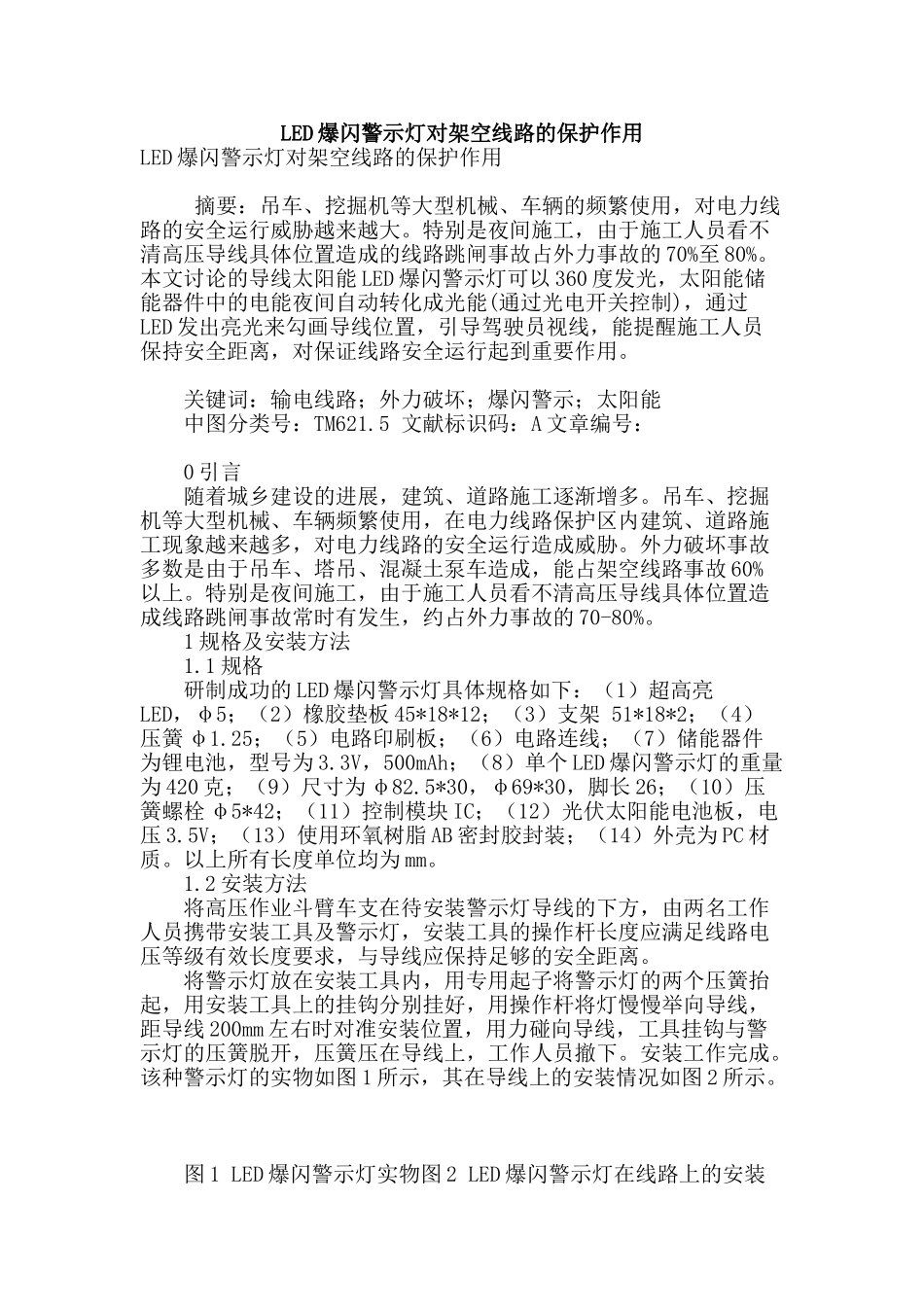

LED 爆闪警示灯对架空线路的保护作用LED 爆闪警示灯对架空线路的保护作用 摘要：吊车、挖掘机等大型机械、车辆的频繁使用，对电力线路的安全运行威胁越来越大。特别是夜间施工，由于施工人员看不清高压导线具体位置造成的线路跳闸事故占外力事故的 70%至 80%。本文讨论的导线太阳能 LED 爆闪警示灯可以 360 度发光，太阳能储能器件中的电能夜间自动转化成光能(通过光电开关控制)，通过LED 发出亮光来勾画导线位置，引导驾驶员视线，能提醒施工人员保持安全距离，对保证线路安全运行起到重要作用。 关键词：输电线路；外力破坏；爆闪警示；太阳能 中图分类号：TM621.5 文献标识码：A 文章编号： 0 引言 随着城乡建设的进展，建筑、道路施工逐渐增多。吊车、挖掘机等大型机械、车辆频繁使用，在电力线路保护区内建筑、道路施工现象越来越多，对电力线路的安全运行造成威胁。外力破坏事故多数是由于吊车、塔吊、混凝土泵车造成，能占架空线路事故 60%以上。特别是夜间施工，由于施工人员看不清高压导线具体位置造成线路跳闸事故常时有发生，约占外力事故的 70-80%。 1 规格及安装方法 1.1 规格 研制成功的 LED 爆闪警示灯具体规格如下：（1）超高亮LED，φ5；（2）橡胶垫板 45*18*12；（3）支架 51*18*2；（4）压簧 φ1.25；（5）电路印刷板；（6）电路连线；（7）储能器件为锂电池，型号为 3.3V，500mAh；（8）单个 LED 爆闪警示灯的重量为 420 克；（9）尺寸为 φ82.5*30，φ69*30，脚长 26；（10）压簧螺栓 φ5*42；（11）控制模块 IC；（12）光伏太阳能电池板，电压 3.5V；（13）使用环氧树脂 AB 密封胶封装；（14）外壳为 PC 材质。以上所有长度单位均为 mm。 1.2 安装方法 将高压作业斗臂车支在待安装警示灯导线的下方，由两名工作人员携带安装工具及警示灯，安装工具的操作杆长度应满足线路电压等级有效长度要求，与导线应保持足够的安全距离。 将警示灯放在安装工具内，用专用起子将警示灯的两个压簧抬起，用安装工具上的挂钩分别挂好，用操作杆将灯慢慢举向导线，距导线 200mm 左右时对准安装位置，用力碰向导线，工具挂钩与警示灯的压簧脱开，压簧压在导线上，工作人员撤下。安装工作完成。该种警示灯的实物如图 1 所示，其在导线上的安装情况如图 2 所示。 图 1 LED 爆闪警示灯实物图 2 LED 爆闪警示灯在线路上的安装 2 效果 通过 LED 发出亮光来勾画高压导线位置轮廓...
