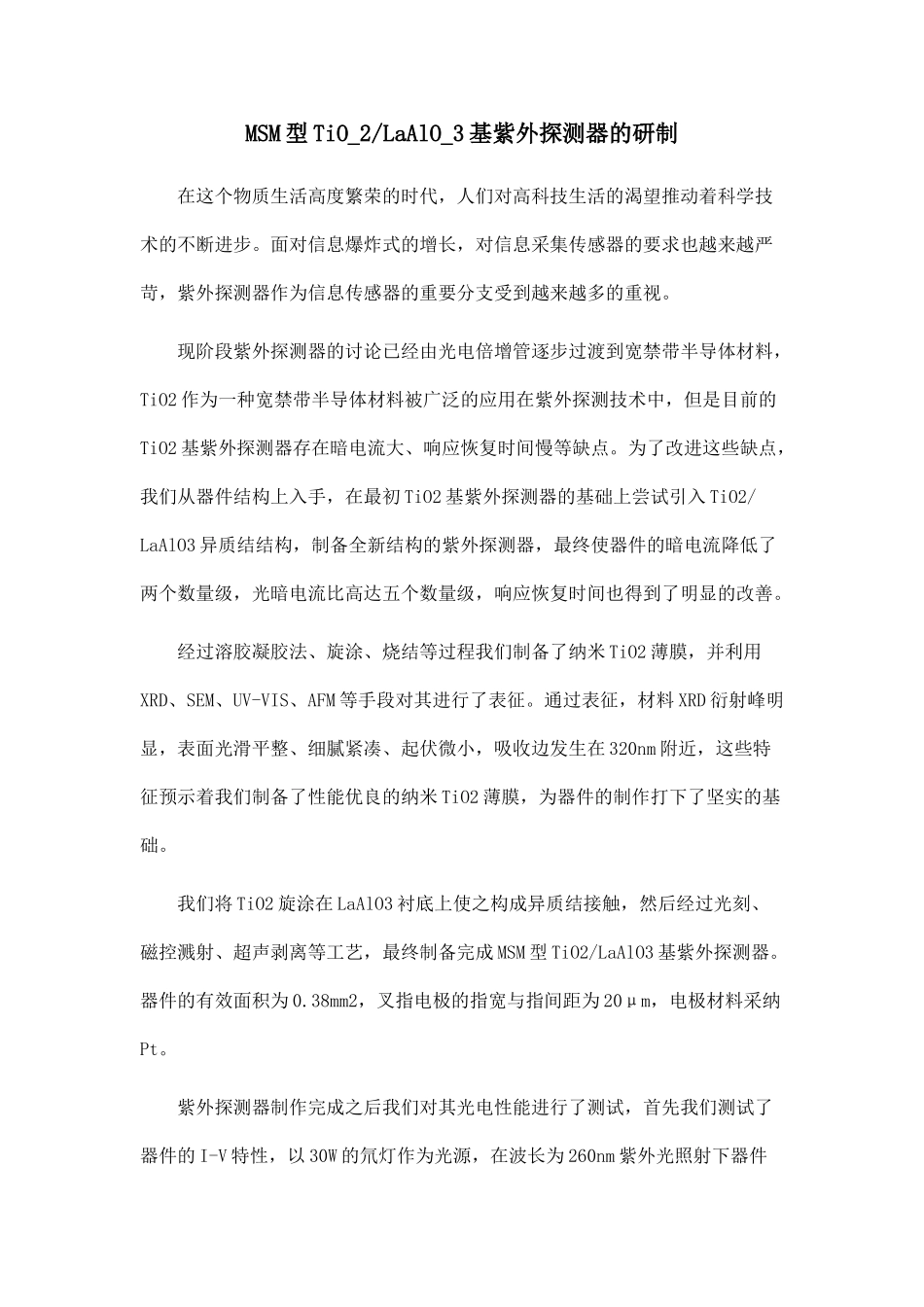

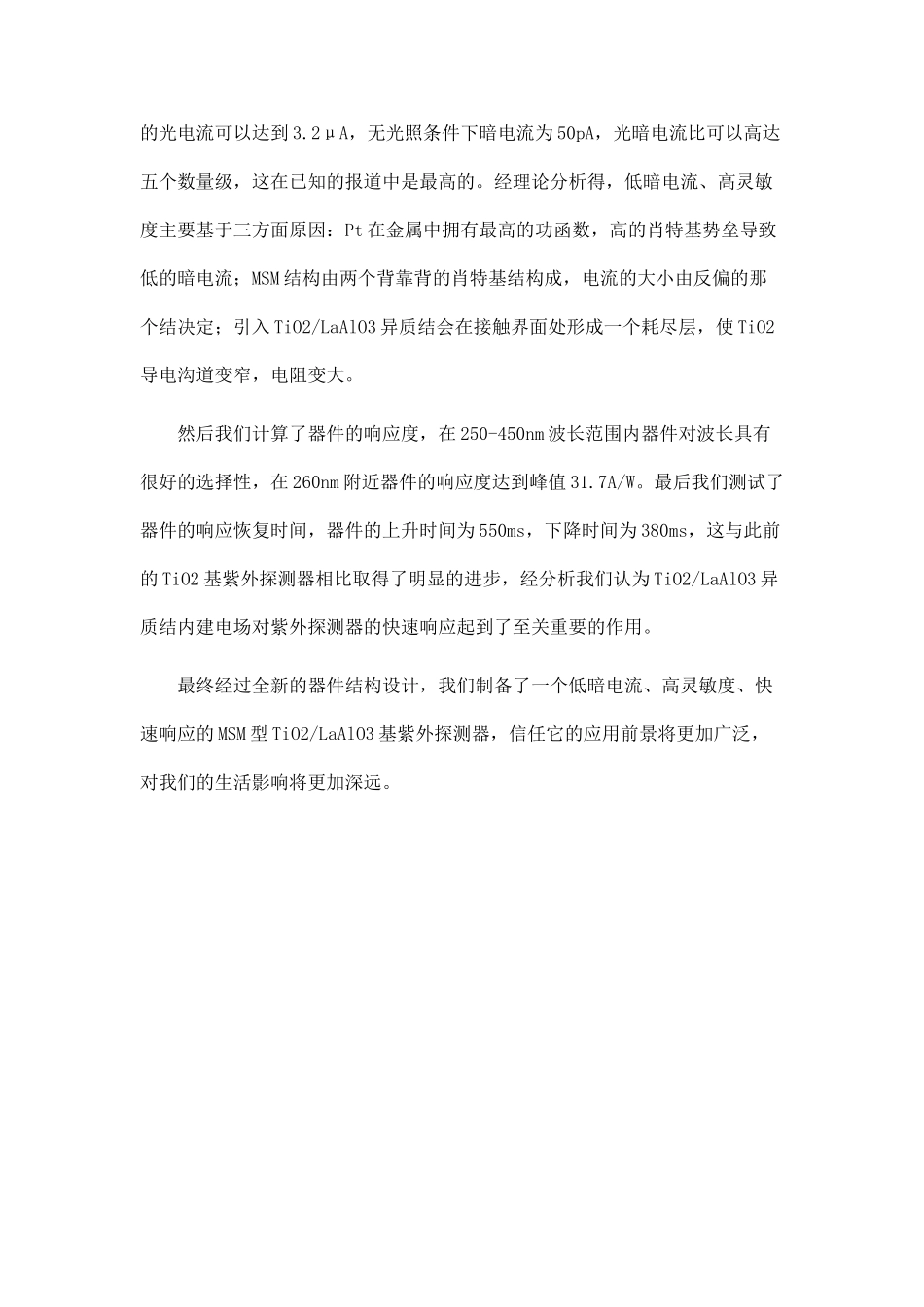

MSM 型 TiO_2/LaAlO_3 基紫外探测器的研制在这个物质生活高度繁荣的时代，人们对高科技生活的渴望推动着科学技术的不断进步。面对信息爆炸式的增长，对信息采集传感器的要求也越来越严苛，紫外探测器作为信息传感器的重要分支受到越来越多的重视。现阶段紫外探测器的讨论已经由光电倍增管逐步过渡到宽禁带半导体材料，TiO2 作为一种宽禁带半导体材料被广泛的应用在紫外探测技术中，但是目前的TiO2 基紫外探测器存在暗电流大、响应恢复时间慢等缺点。为了改进这些缺点，我们从器件结构上入手，在最初 TiO2 基紫外探测器的基础上尝试引入 TiO2/LaAlO3 异质结结构，制备全新结构的紫外探测器，最终使器件的暗电流降低了两个数量级，光暗电流比高达五个数量级，响应恢复时间也得到了明显的改善。经过溶胶凝胶法、旋涂、烧结等过程我们制备了纳米 TiO2 薄膜，并利用XRD、SEM、UV-VIS、AFM 等手段对其进行了表征。通过表征，材料 XRD 衍射峰明显，表面光滑平整、细腻紧凑、起伏微小，吸收边发生在 320nm 附近，这些特征预示着我们制备了性能优良的纳米 TiO2 薄膜，为器件的制作打下了坚实的基础。我们将 TiO2 旋涂在 LaAlO3 衬底上使之构成异质结接触，然后经过光刻、磁控溅射、超声剥离等工艺，最终制备完成 MSM 型 TiO2/LaAlO3 基紫外探测器。器件的有效面积为 0.38mm2，叉指电极的指宽与指间距为 20μm，电极材料采纳Pt。紫外探测器制作完成之后我们对其光电性能进行了测试，首先我们测试了器件的 I-V 特性，以 30W 的氘灯作为光源，在波长为 260nm 紫外光照射下器件的光电流可以达到 3.2μA，无光照条件下暗电流为 50pA，光暗电流比可以高达五个数量级，这在已知的报道中是最高的。经理论分析得，低暗电流、高灵敏度主要基于三方面原因：Pt 在金属中拥有最高的功函数，高的肖特基势垒导致低的暗电流；MSM 结构由两个背靠背的肖特基结构成，电流的大小由反偏的那个结决定；引入 TiO2/LaAlO3 异质结会在接触界面处形成一个耗尽层，使 TiO2导电沟道变窄，电阻变大。然后我们计算了器件的响应度，在 250-450nm 波长范围内器件对波长具有很好的选择性，在 260nm 附近器件的响应度达到峰值 31.7A/W。最后我们测试了器件的响应恢复时间，器件的上升时间为 550ms，下降时间为 380ms，这与此前的 TiO2 基紫外探测器相比取得了明显的进步，经分析我们认为 TiO2/LaAlO3 异质结内建电场对紫外探测器的快速响...
