M箱梁预制施工方案

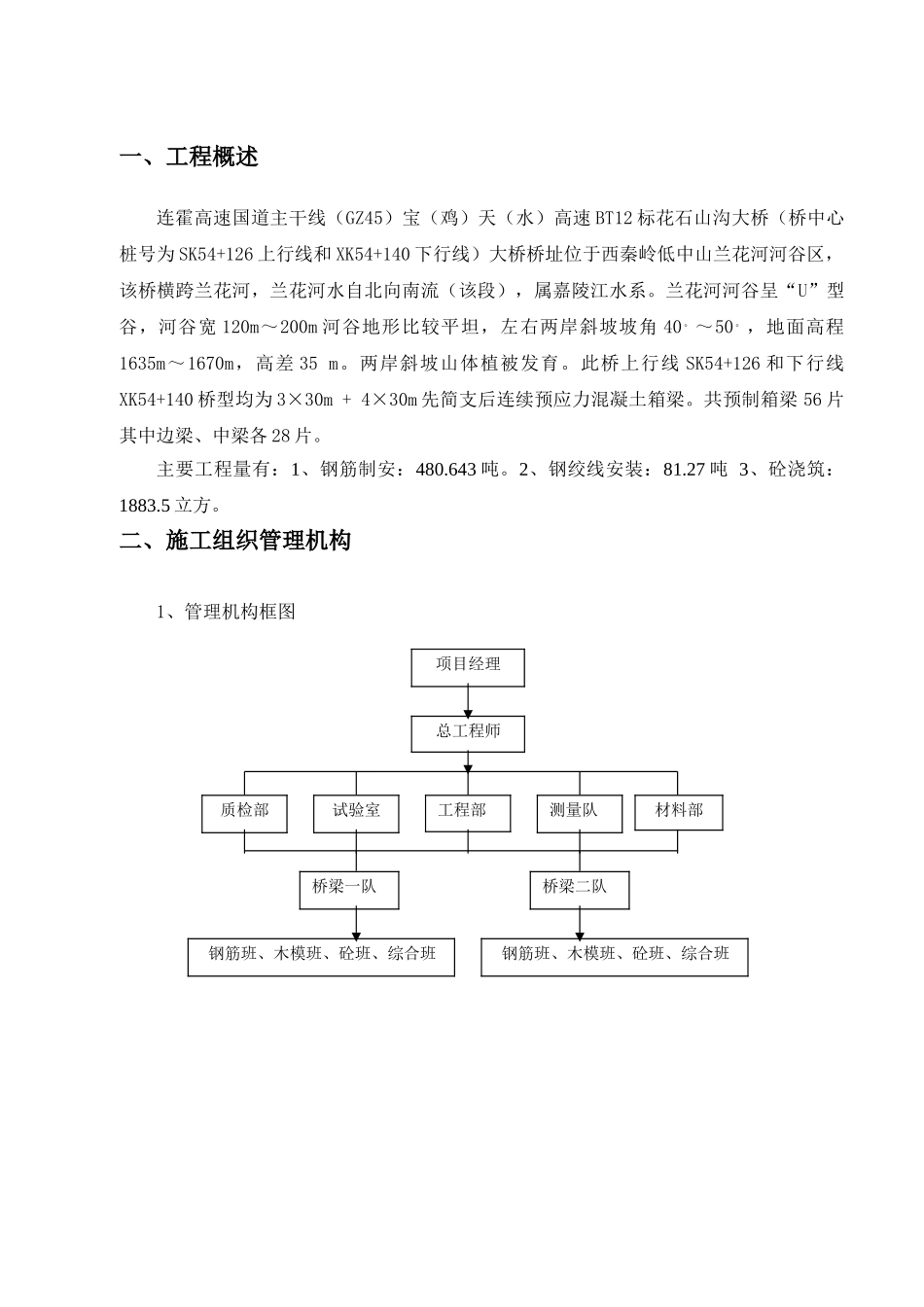

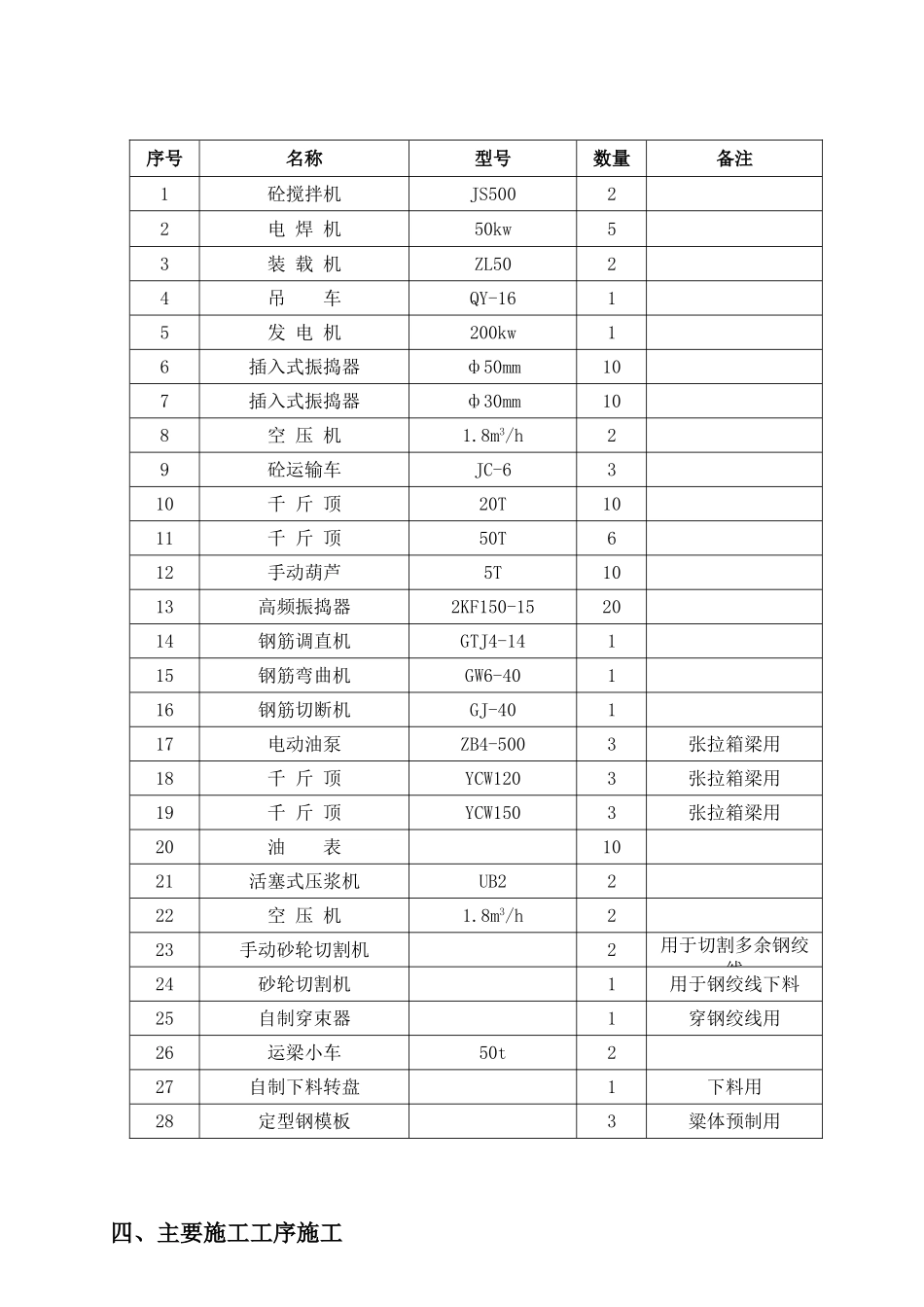

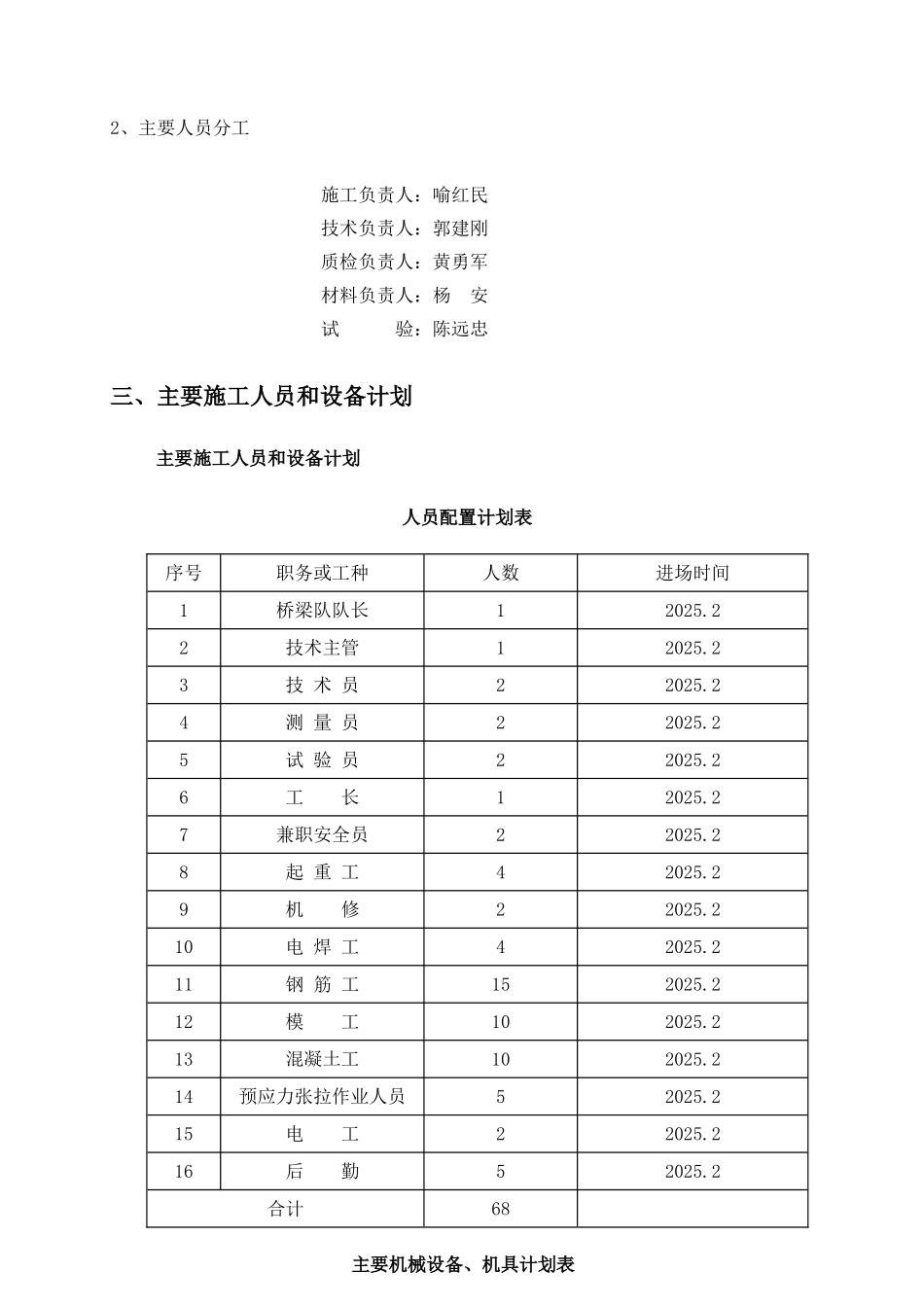

一、工程概述连霍高速国道主干线（GZ45）宝（鸡）天（水）高速 BT12 标花石山沟大桥（桥中心桩号为 SK54+126 上行线和 XK54+140 下行线）大桥桥址位于西秦岭低中山兰花河河谷区，该桥横跨兰花河，兰花河水自北向南流（该段），属嘉陵江水系。兰花河河谷呈“U”型谷，河谷宽 120m～200m 河谷地形比较平坦，左右两岸斜坡坡角 40。～50。，地面高程1635m～1670m，高差 35 m。两岸斜坡山体植被发育。此桥上行线 SK54+126 和下行线XK54+140 桥型均为 3×30m + 4×30m 先简支后连续预应力混凝土箱梁。共预制箱梁 56 片其中边梁、中梁各 28 片。主要工程量有：1、钢筋制安：480.643 吨。2、钢绞线安装：81.27 吨 3、砼浇筑：1883.5 立方。二、施工组织管理机构1、管理机构框图 项目经理总工程师质检部试验室工程部测量队材料部桥梁一队桥梁二队钢筋班、木模班、砼班、综合班钢筋班、木模班、砼班、综合班2、主要人员分工施工负责人：喻红民 技术负责人：郭建刚质检负责人：黄勇军材料负责人：杨 安试 验：陈远忠三、主要施工人员和设备计划 主要施工人员和设备计划人员配置计划表序号职务或工种人数进场时间1桥梁队队长12025.22技术主管12025.23技 术 员22025.24测 量 员22025.25试 验 员22025.26工 长12025.27兼职安全员22025.28起 重 工42025.29机 修22025.210电 焊 工42025.211钢 筋 工152025.212模 工102025.213混凝土工102025.214预应力张拉作业人员52025.215电 工22025.216后 勤52025.2合计68主要机械设备、机具计划表序号名称型号数量备注1砼搅拌机JS50022电 焊 机50kw53装 载 机ZL5024吊 车QY-1615发 电 机200kw16插入式振捣器 ф50mm107插入式振捣器ф30mm108空 压 机1.8m3/h29砼运输车JC-6310千 斤 顶20T1011千 斤 顶50T612手动葫芦5T1013高频振捣器2KF150-152014钢筋调直机GTJ4-14115钢筋弯曲机GW6-40116钢筋切断机GJ-40117电动油泵ZB4-5003张拉箱梁用18千 斤 顶YCW1203张拉箱梁用19千 斤 顶YCW1503张拉箱梁用20油 表1021活塞式压浆机UB2222空 压 机1.8m3/h223手动砂轮切割机2用于切割多余钢绞线24砂轮切割机1用于钢绞线下料25自制穿束器1穿钢绞线用26运梁小车50t227自制下料转盘1下料用28定型钢模板3粱体预制用四、主要施工工序施工一）、箱粱施工工艺流程：台座布置底模刷油 底板钢筋及预应力系统安装 侧模、芯模安装端模安装 顶板钢筋及预应力系统安装 预埋件安...
