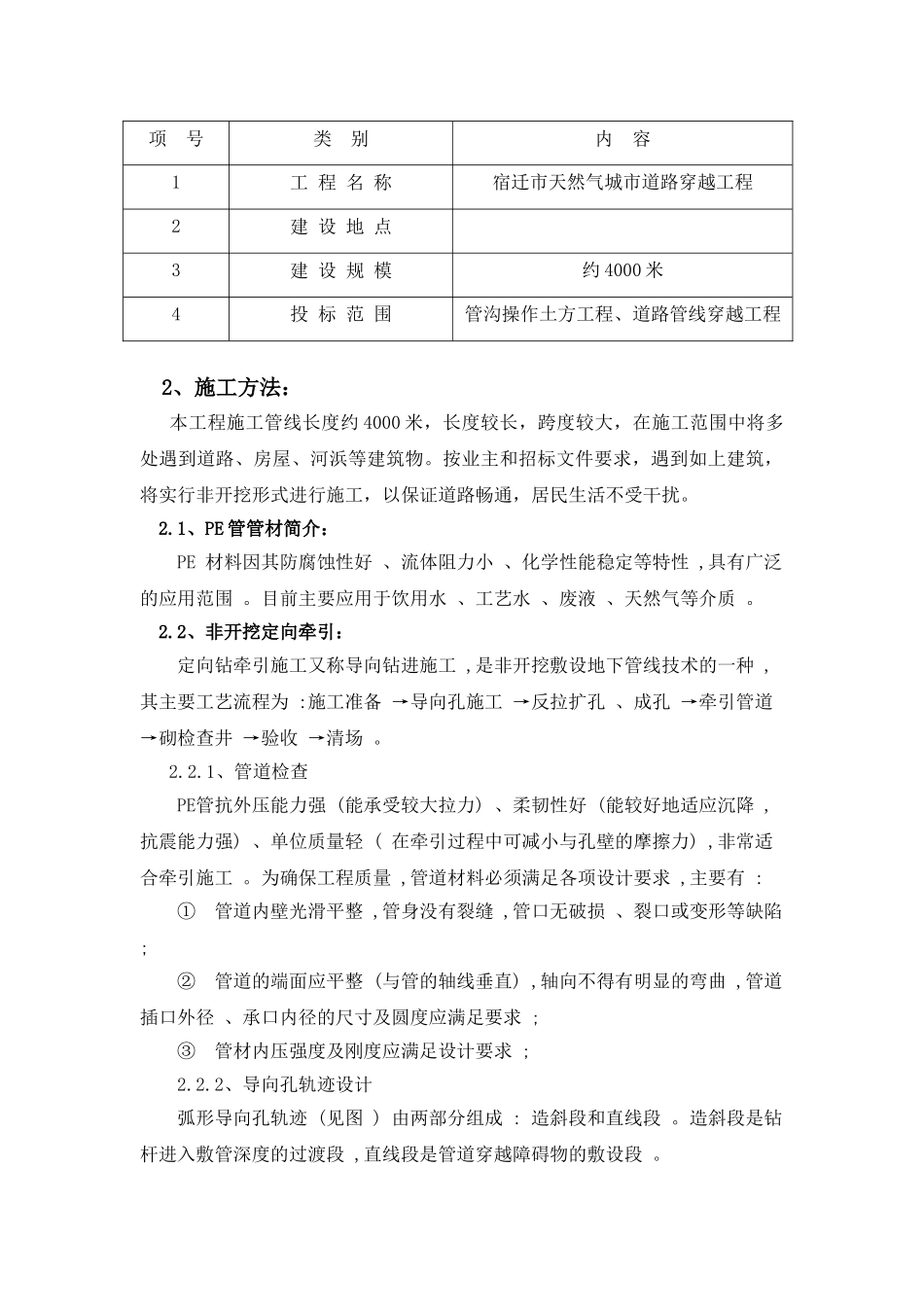

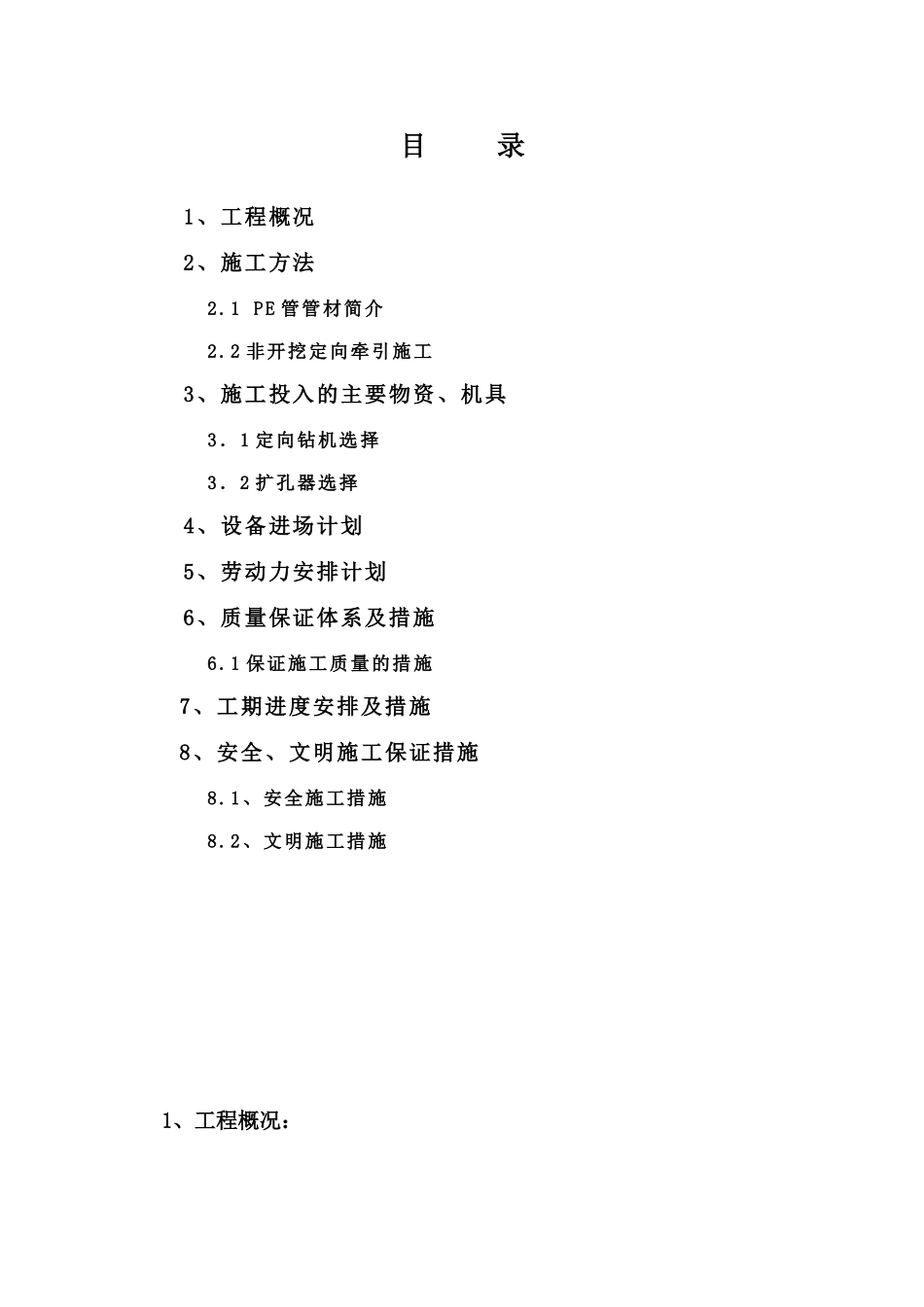

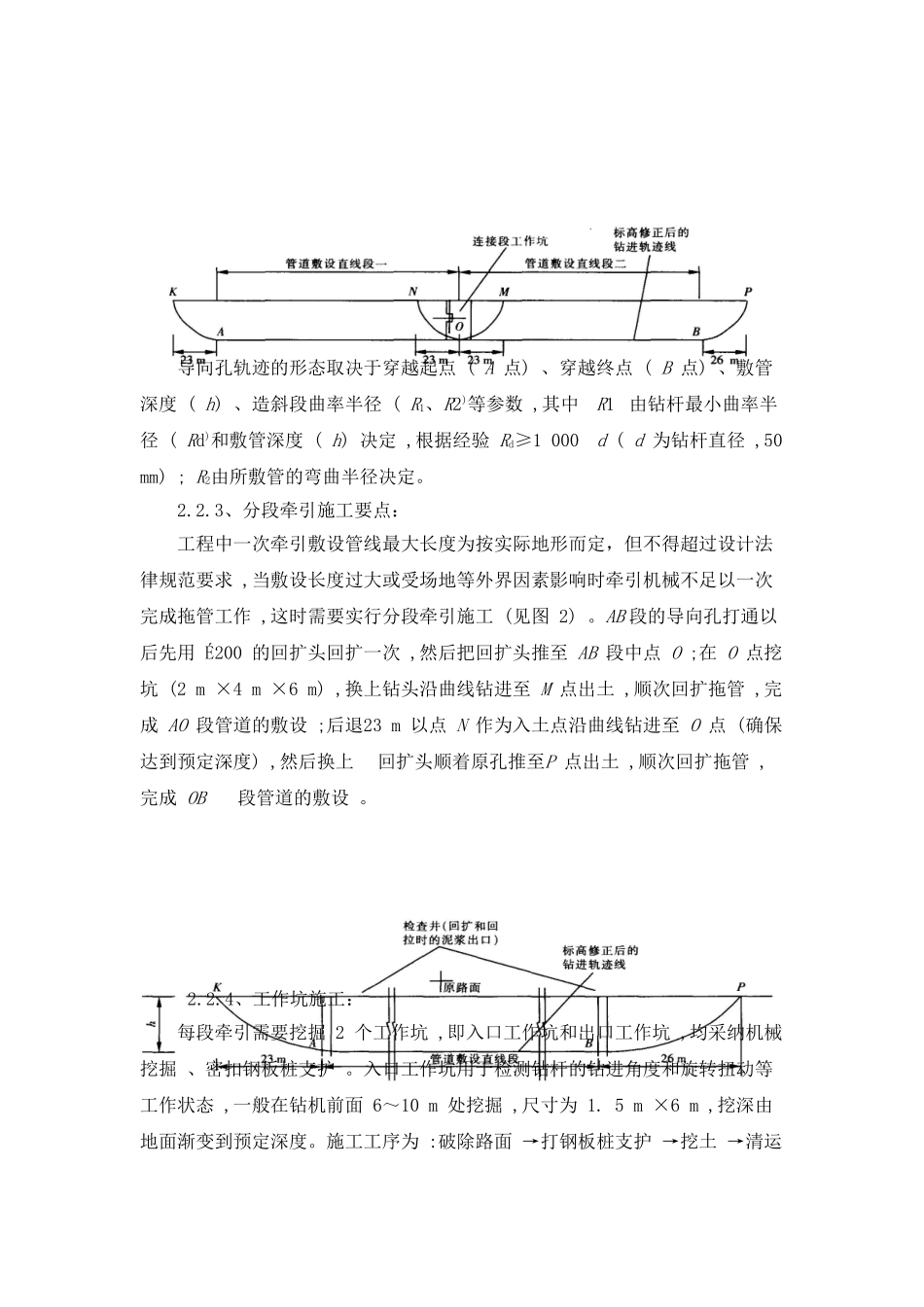

目 录1、工程概况2、施工方法 2.1 PE 管管材简介 2.2 非开挖定向牵引施工3、施工投入的主要物资、机具 3．1 定向钻机选择 3．2 扩孔器选择4、设备进场计划5、劳动力安排计划6、质量保证体系及措施 6.1 保证施工质量的措施 7、工期进度安排及措施 8、安全、文明施工保证措施 8.1、安全施工措施 8.2、文明施工措施1、工程概况：项 号类 别内 容1工 程 名 称宿迁市天然气城市道路穿越工程2建 设 地 点3建 设 规 模约 4000 米4投 标 范 围管沟操作土方工程、道路管线穿越工程2、施工方法： 本工程施工管线长度约 4000 米，长度较长，跨度较大，在施工范围中将多处遇到道路、房屋、河浜等建筑物。按业主和招标文件要求，遇到如上建筑，将实行非开挖形式进行施工，以保证道路畅通，居民生活不受干扰。 2.1、PE 管管材简介：PE 材料因其防腐蚀性好 、流体阻力小 、化学性能稳定等特性 ,具有广泛的应用范围 。目前主要应用于饮用水 、工艺水 、废液 、天然气等介质 。 2.2、非开挖定向牵引：定向钻牵引施工又称导向钻进施工 ,是非开挖敷设地下管线技术的一种 ,其主要工艺流程为 :施工准备 →导向孔施工 →反拉扩孔 、成孔 →牵引管道 →砌检查井 →验收 →清场 。 2.2.1、管道检查PE管抗外压能力强 (能承受较大拉力) 、柔韧性好 (能较好地适应沉降 ,抗震能力强) 、单位质量轻 ( 在牵引过程中可减小与孔壁的摩擦力) ,非常适合牵引施工 。为确保工程质量 ,管道材料必须满足各项设计要求 ,主要有 :① 管道内壁光滑平整 ,管身没有裂缝 ,管口无破损 、裂口或变形等缺陷 ;② 管道的端面应平整 (与管的轴线垂直) ,轴向不得有明显的弯曲 ,管道插口外径 、承口内径的尺寸及圆度应满足要求 ;③ 管材内压强度及刚度应满足设计要求 ;2.2.2、导向孔轨迹设计弧形导向孔轨迹 (见图 ) 由两部分组成 : 造斜段和直线段 。造斜段是钻杆进入敷管深度的过渡段 ,直线段是管道穿越障碍物的敷设段 。导向孔轨迹的形态取决于穿越起点 ( A 点) 、穿越终点 ( B 点) 、敷管深度 ( h) 、造斜段曲率半径 ( R1、R2)等参数 ,其中R1 由钻杆最小曲率半径 ( Rd)和敷管深度 ( h) 决定 ,根据经验 Rd≥1 000d ( d 为钻杆直径 ,50 mm) ; R2由所敷管的弯曲半径决定。2.2.3、分段牵引施工要点：工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计法律规...
