PHC预应力管桩监理实施细则

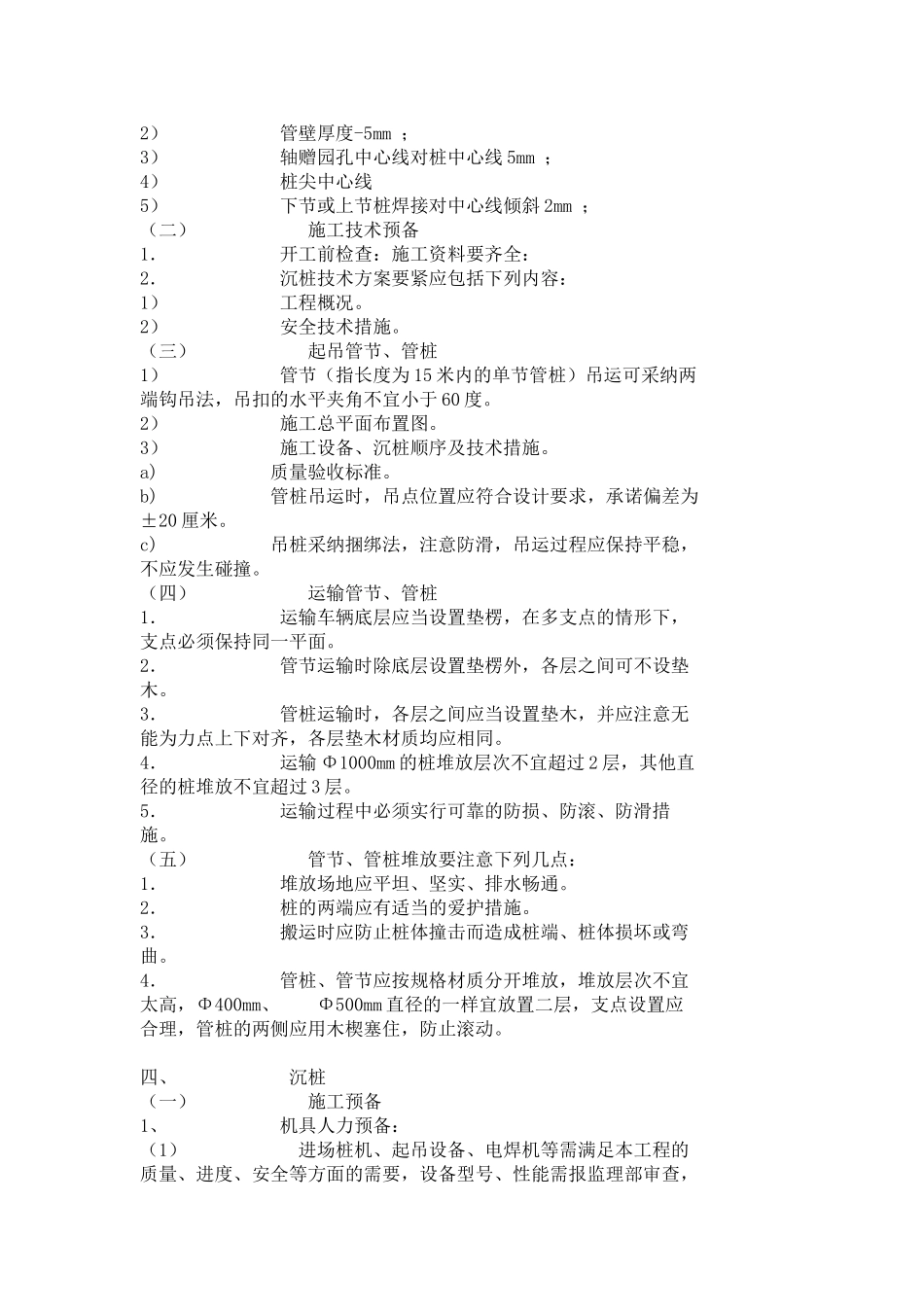

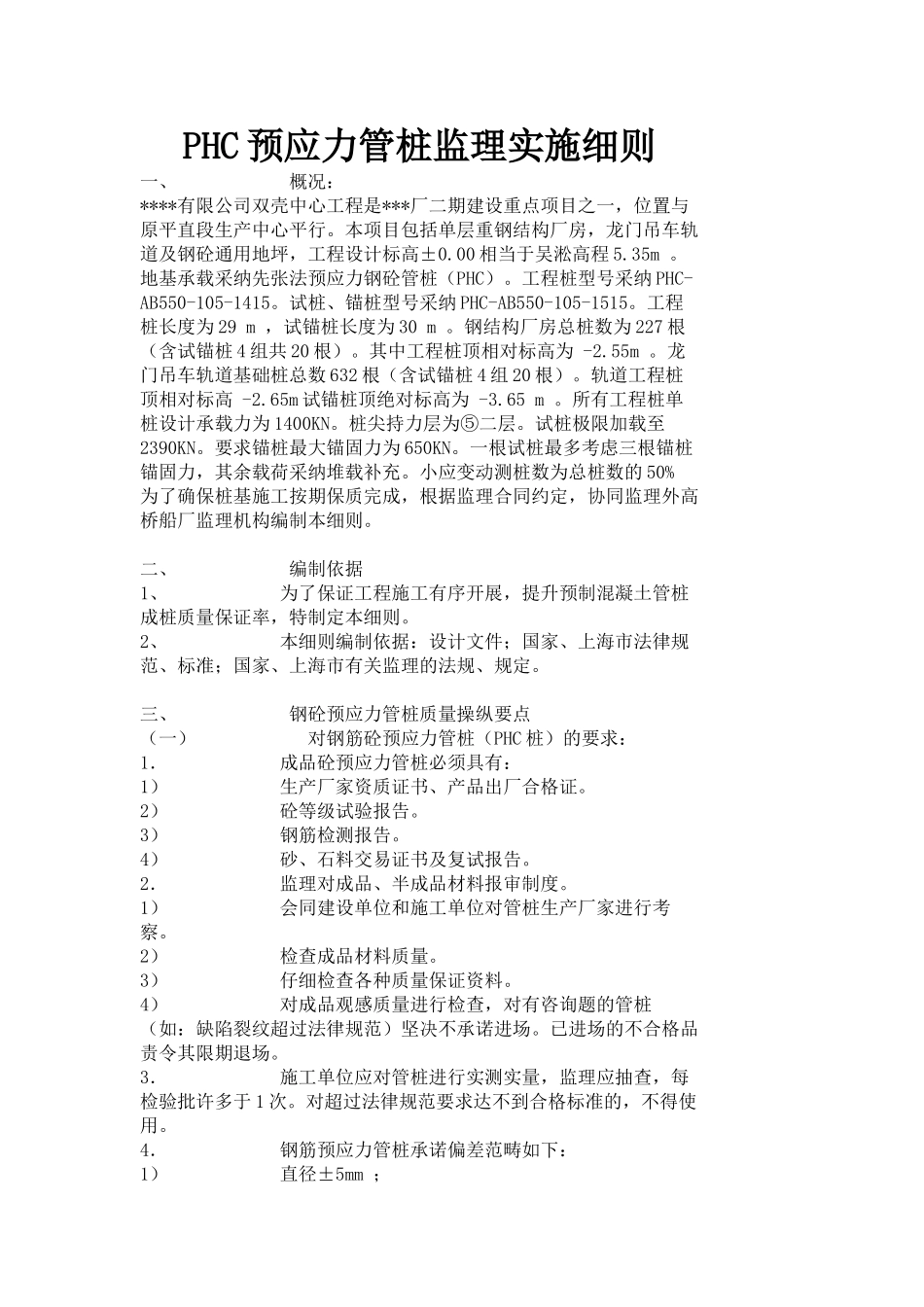

PHC 预应力管桩监理实施细则一、 概况：****有限公司双壳中心工程是***厂二期建设重点项目之一，位置与原平直段生产中心平行。本项目包括单层重钢结构厂房，龙门吊车轨道及钢砼通用地坪，工程设计标高±0.00 相当于吴淞高程 5.35m 。地基承载采纳先张法预应力钢砼管桩（PHC）。工程桩型号采纳 PHC-AB550-105-1415。试桩、锚桩型号采纳 PHC-AB550-105-1515。工程桩长度为 29 m ，试锚桩长度为 30 m 。钢结构厂房总桩数为 227 根（含试锚桩 4 组共 20 根）。其中工程桩顶相对标高为 -2.55m 。龙门吊车轨道基础桩总数 632 根（含试锚桩 4 组 20 根）。轨道工程桩顶相对标高 -2.65m 试锚桩顶绝对标高为 -3.65 m 。所有工程桩单桩设计承载力为 1400KN。桩尖持力层为⑤二层。试桩极限加载至2390KN。要求锚桩最大锚固力为 650KN。一根试桩最多考虑三根锚桩锚固力，其余载荷采纳堆载补充。小应变动测桩数为总桩数的 50%为了确保桩基施工按期保质完成，根据监理合同约定，协同监理外高桥船厂监理机构编制本细则。二、 编制依据1、 为了保证工程施工有序开展，提升预制混凝土管桩成桩质量保证率，特制定本细则。2、 本细则编制依据：设计文件；国家、上海市法律规范、标准；国家、上海市有关监理的法规、规定。三、 钢砼预应力管桩质量操纵要点（一） 对钢筋砼预应力管桩（PHC 桩）的要求：1． 成品砼预应力管桩必须具有： 1） 生产厂家资质证书、产品出厂合格证。2） 砼等级试验报告。3） 钢筋检测报告。4） 砂、石料交易证书及复试报告。2． 监理对成品、半成品材料报审制度。1） 会同建设单位和施工单位对管桩生产厂家进行考察。2） 检查成品材料质量。3） 仔细检查各种质量保证资料。4） 对成品观感质量进行检查，对有咨询题的管桩（如：缺陷裂纹超过法律规范）坚决不承诺进场。已进场的不合格品责令其限期退场。3． 施工单位应对管桩进行实测实量，监理应抽查，每检验批许多于 1 次。对超过法律规范要求达不到合格标准的，不得使用。4． 钢筋预应力管桩承诺偏差范畴如下：1） 直径±5mm ；2） 管壁厚度-5mm ；3） 轴赠园孔中心线对桩中心线 5mm ；4） 桩尖中心线5） 下节或上节桩焊接对中心线倾斜 2mm ；（二） 施工技术预备1． 开工前检查：施工资料要齐全：2． 沉桩技术方案要紧应包括下列内容：1） 工程概况。2） 安全技术措施。（三） 起吊管节、管桩1） 管节（指长度为...
