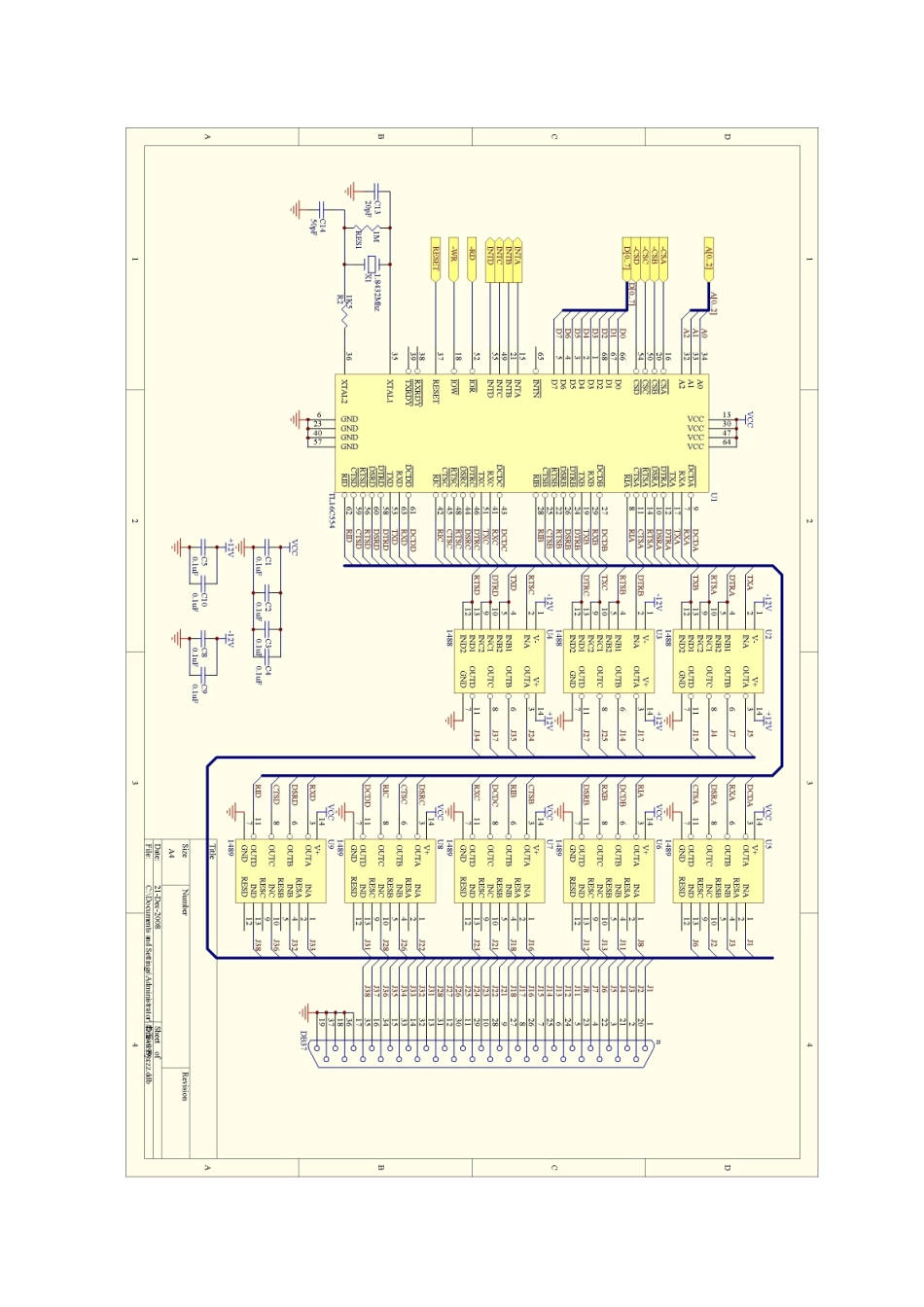

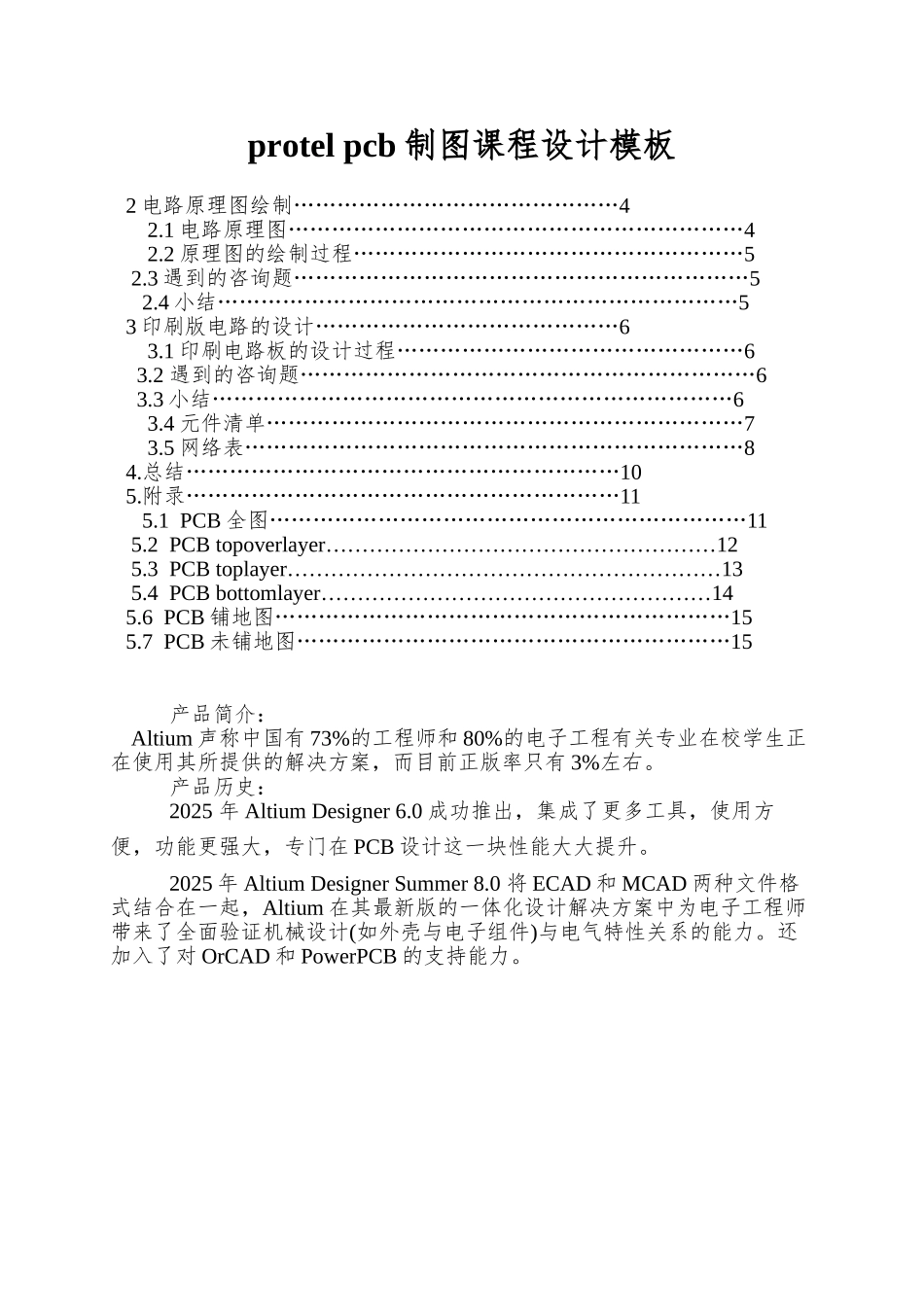

protel pcb 制图课程设计模板2 电路原理图绘制………………………………………4 2.1 电路原理图………………………………………………………4 2.2 原理图的绘制过程………………………………………………5 2.3 遇到的咨询题………………………………………………………5 2.4 小结………………………………………………………………53 印刷版电路的设计……………………………………6 3.1 印刷电路板的设计过程…………………………………………6 3.2 遇到的咨询题………………………………………………………6 3.3 小结………………………………………………………………6 3.4 元件清单…………………………………………………………7 3.5 网络表……………………………………………………………84.总结……………………………………………………105.附录……………………………………………………11 5.1 PCB 全图…………………………………………………………11 5.2 PCB topoverlayer………………………………………………12 5.3 PCB toplayer……………………………………………………13 5.4 PCB bottomlayer………………………………………………145.6 PCB 铺地图………………………………………………………155.7 PCB 未铺地图……………………………………………………15 产品简介： Altium 声称中国有 73%的工程师和 80%的电子工程有关专业在校学生正在使用其所提供的解决方案，而目前正版率只有 3%左右。 产品历史： 2025 年 Altium Designer 6.0 成功推出，集成了更多工具，使用方便，功能更强大，专门在 PCB 设计这一块性能大大提升。 2025 年 Altium Designer Summer 8.0 将 ECAD 和 MCAD 两种文件格式结合在一起，Altium 在其最新版的一体化设计解决方案中为电子工程师带来了全面验证机械设计(如外壳与电子组件)与电气特性关系的能力。还加入了对 OrCAD 和 PowerPCB 的支持能力。2.1 原理图2.2 原理图绘制过程2.2.1 新建一个*.DDB，我所做的所有内容就都会存在里面。2.2.2 接着点开 documents 文件夹，新建一个*.SCH 文件，便能够开始设计原理图。2.2.3 添加元件库，我所做的为 4 端口 UART 及扫描驱动电路设计所要用的库有 4 Port Serial Interface.ddb2.2.4 接着找到元件然后放到合适的地点。在放置的时候能够按 tab 键来设置元件的属性，...
