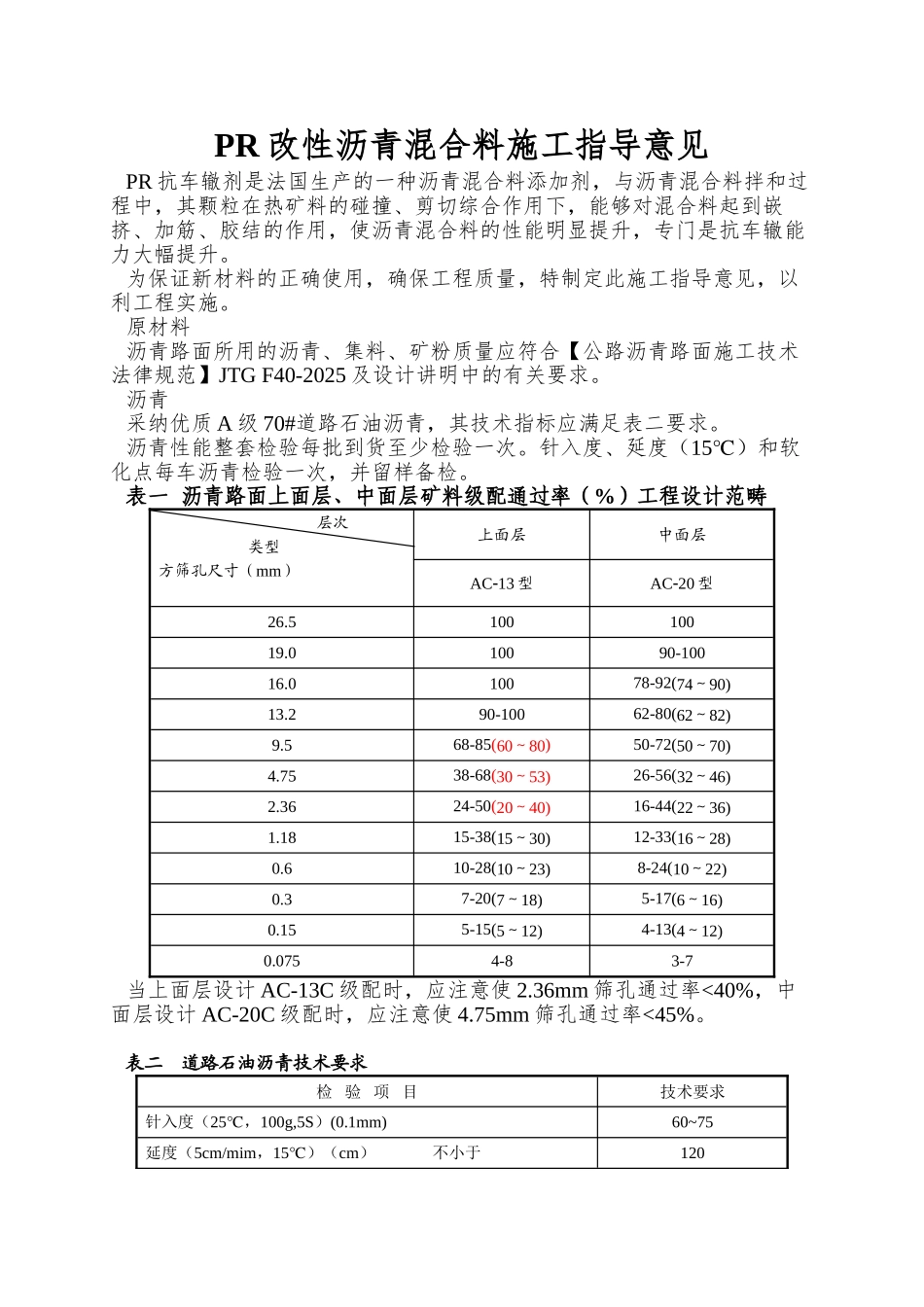

PR改性沥青混合料施工指导意见

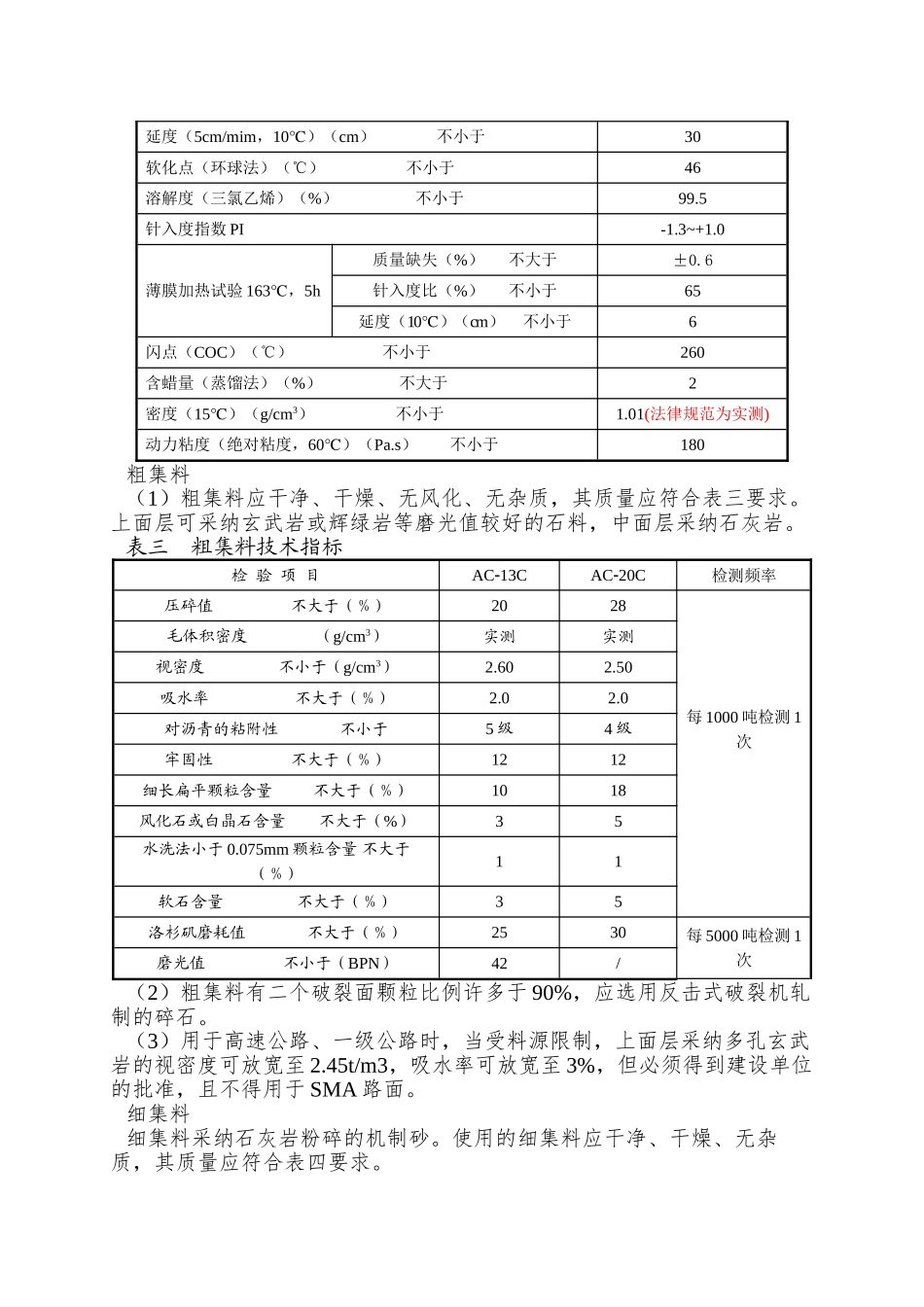

PR 改性沥青混合料施工指导意见PR 抗车辙剂是法国生产的一种沥青混合料添加剂，与沥青混合料拌和过程中，其颗粒在热矿料的碰撞、剪切综合作用下，能够对混合料起到嵌挤、加筋、胶结的作用，使沥青混合料的性能明显提升，专门是抗车辙能力大幅提升。为保证新材料的正确使用，确保工程质量，特制定此施工指导意见，以利工程实施。原材料沥青路面所用的沥青、集料、矿粉质量应符合【公路沥青路面施工技术法律规范】JTG F40-2025 及设计讲明中的有关要求。沥青采纳优质 A 级 70#道路石油沥青，其技术指标应满足表二要求。沥青性能整套检验每批到货至少检验一次。针入度、延度（15℃）和软化点每车沥青检验一次，并留样备检。表一 沥青路面上面层、中面层矿料级配通过率（%）工程设计范畴 层次 类型方筛孔尺寸（mm）上面层中面层AC13 型AC20 型26.510010019.010090-10016.010078-92(74～90)13.290-10062-80(62～82)9.568-85(60～80)50-72(50～70)4.7538-68(30～53)26-56(32～46)2.3624-50(20～40)16-44(22～36)1.1815-38(15～30)12-33(16～28)0.610-28(10～23)8-24(10～22)0.37-20(7～18)5-17(6～16)0.155-15(5～12)4-13(4～12)0.0754-83-7当上面层设计 AC-13C 级配时，应注意使 2.36mm 筛孔通过率<40%，中面层设计 AC-20C 级配时，应注意使 4.75mm 筛孔通过率<45%。表二 道路石油沥青技术要求检 验 项 目技术要求针入度（25℃，100g,5S）(0.1mm)60~75延度（5cm/mim，15℃）（cm） 不小于120延度（5cm/mim，10℃）（cm） 不小于30软化点（环球法）（℃） 不小于46溶解度（三氯乙烯）（%） 不小于99.5针入度指数 PI-1.3~+1.0薄膜加热试验 163℃，5h质量缺失（%） 不大于±0.6针入度比（%） 不小于65延度（10℃）（cm） 不小于6闪点（COC）（℃） 不小于260含蜡量（蒸馏法）（%） 不大于2密度（15℃）（g/cm3） 不小于1.01(法律规范为实测)动力粘度（绝对粘度，60℃）（Pa.s） 不小于180粗集料（1）粗集料应干净、干燥、无风化、无杂质，其质量应符合表三要求。上面层可采纳玄武岩或辉绿岩等磨光值较好的石料，中面层采纳石灰岩。表三 粗集料技术指标检 验 项 目AC13CAC20C检测频率压碎值 不大于（％）2028每 1000 吨检测 1次毛体积密度 （g/cm3）实测实测视密度 不小于（g/cm3）2.602.50吸水率 不大于（％）2.02.0对沥青的粘附性 不小于5 级4 级牢固性 不大于（％）1212细长扁平颗粒含量 ...
