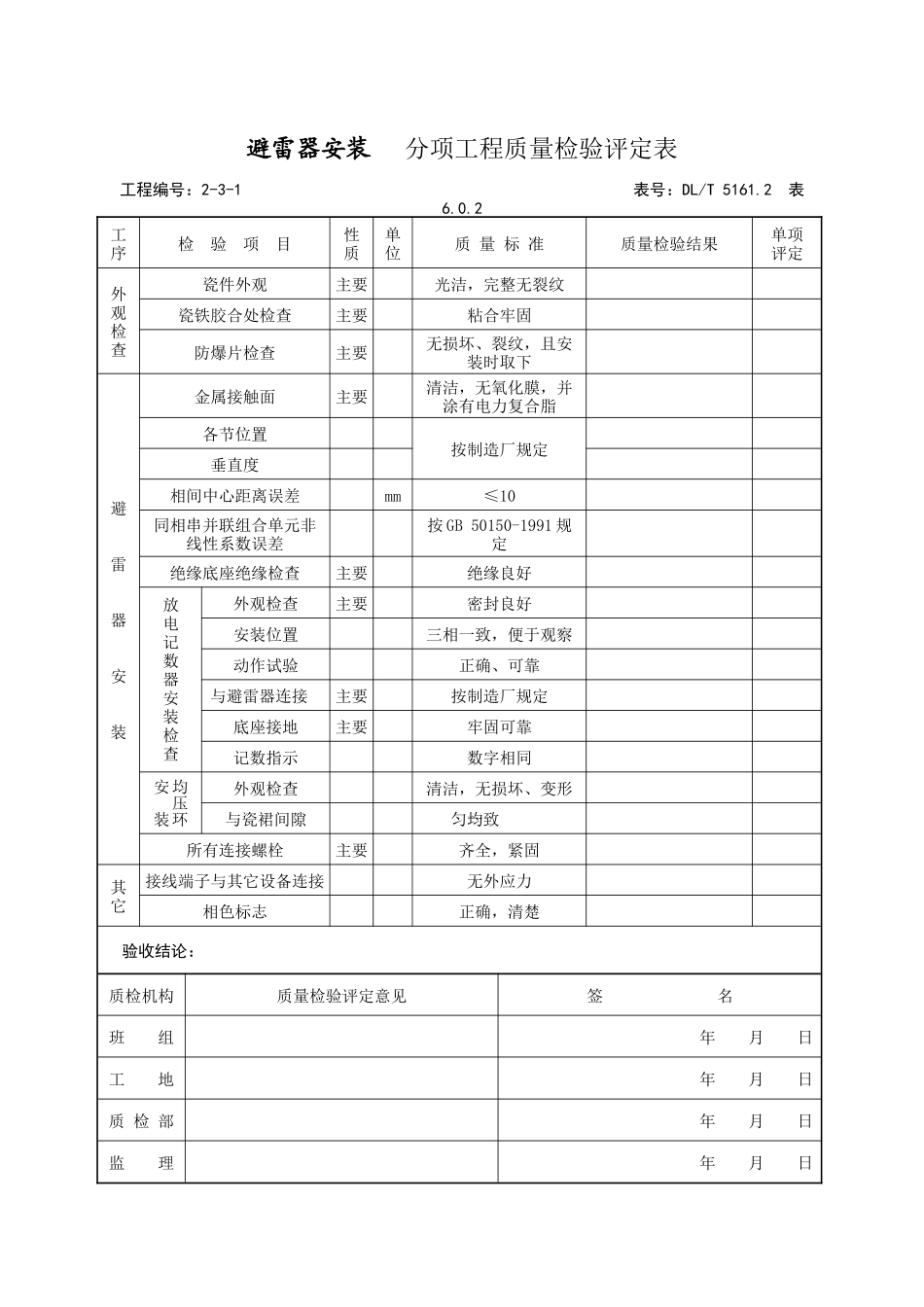

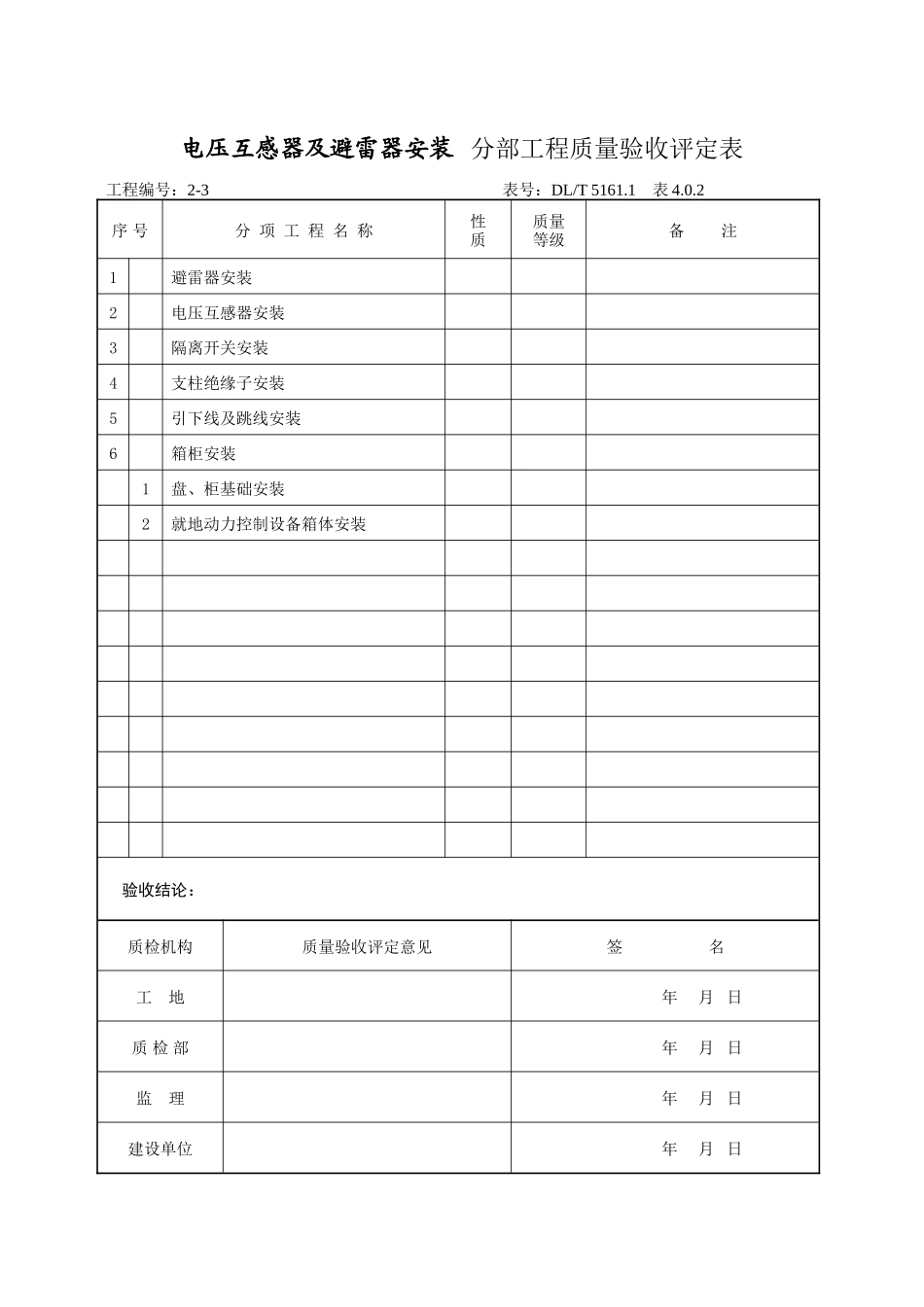

电压互感器及避雷器安装 分部工程质量验收评定表工程编号：2-3 表号：DL/T 5161.1 表 4.0.2序 号分 项 工 程 名 称性质质量等级备 注1避雷器安装2电压互感器安装3隔离开关安装4支柱绝缘子安装5引下线及跳线安装6箱柜安装1盘、柜基础安装2就地动力控制设备箱体安装验收结论：质检机构质量验收评定意见签 名工 地 年 月 日质 检 部 年 月 日监 理 年 月 日建设单位 年 月 日避雷器安装 分项工程质量检验评定表工程编号：2-3-1 表号：DL/T 5161.2 表6.0.2工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定外观检查瓷件外观主要光洁，完整无裂纹瓷铁胶合处检查主要粘合牢固防爆片检查主要无损坏、裂纹，且安装时取下避雷器安装金属接触面主要清洁，无氧化膜，并涂有电力复合脂各节位置按制造厂规定垂直度相间中心距离误差mm≤10同相串并联组合单元非线性系数误差按 GB 50150-1991 规定绝缘底座绝缘检查主要绝缘良好放电记数器安装检查外观检查主要密封良好安装位置三相一致，便于观察动作试验正确、可靠与避雷器连接主要按制造厂规定底座接地主要牢固可靠记数指示数字相同均压环安 装外观检查清洁，无损坏、变形与瓷裙间隙均匀一致所有连接螺栓主要齐全，紧固其它接线端子与其它设备连接无外应力相色标志正确，清楚 验收结论：质检机构质量检验评定意见签 名班 组年 月 日工 地年 月 日质 检 部年 月 日监 理年 月 日电压互感器安装 分项工程质量检验评定表工程编号：2-3-2 表号：DL/T 5161.3 表 3.0.2工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定本体检查铭牌标志完整，清楚瓷套外观主要完整，无裂纹密封检查主要无渗漏油位正常呼吸孔检查主要无堵塞二 次接线板引线端子连接牢固绝缘检查主要绝缘良好变比及极性检查主要正确互感器安装极性方向三相一致隔膜式储油柜隔膜检查主要完好，无破损顶盖螺栓检查齐全，紧固电容式电压互感器组件编号主要按制造厂规定组件间接触面无氧化层，并涂有电力复合脂均压环外观检查清洁，无损坏与瓷裙间隙均匀一致所有连接螺栓齐全，紧固电压互感器安装 分项工程质量检验评定表工程编号：2-3-2 表号：DL/T 5161.3 表 3.0.2续工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定接地外壳接地牢固可靠分级绝缘及电容式电压互感器接地主要按制造厂规定，可靠接地电容式电压互感器末屏及铁芯接地主要牢固可靠电...
