qtz12b塔吊基础设计验算方案

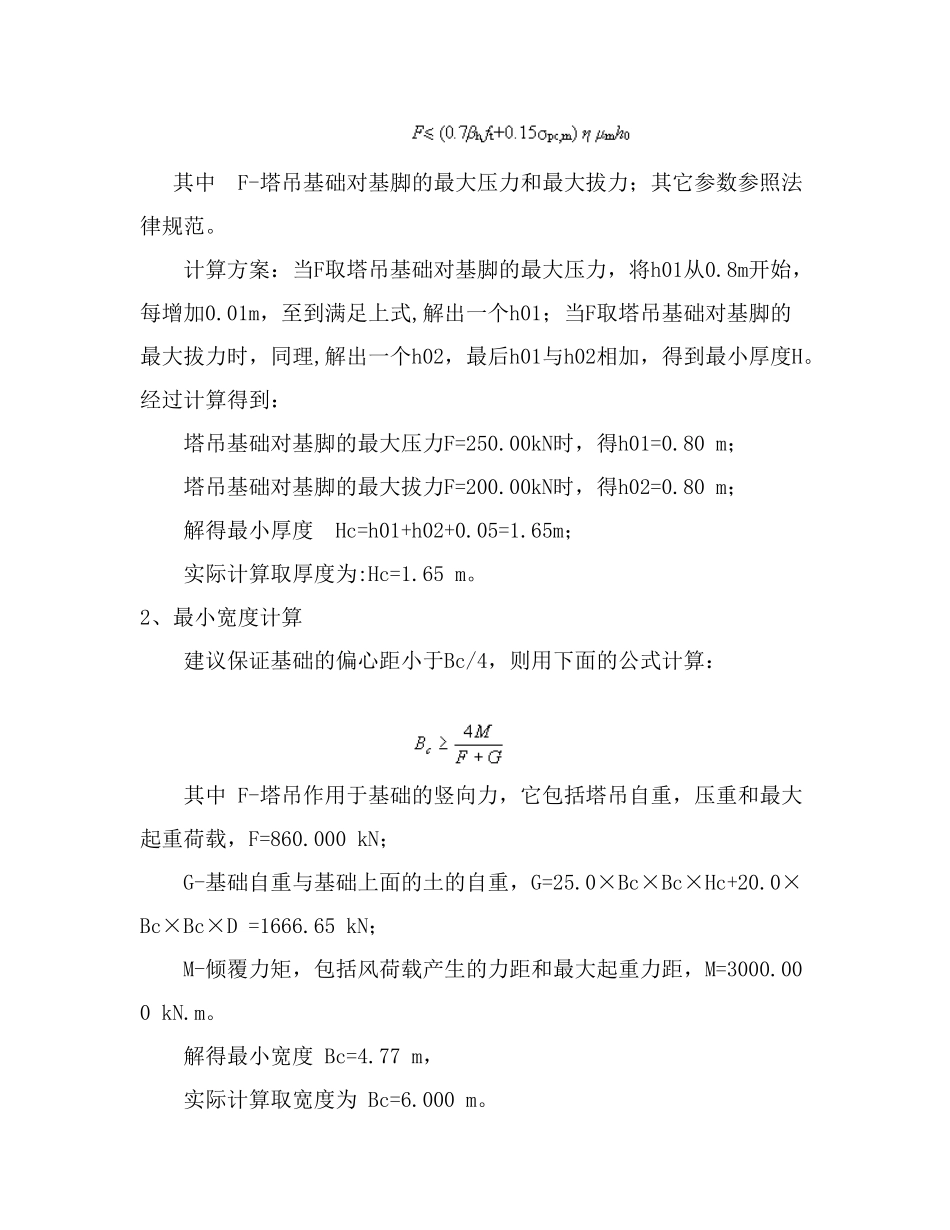

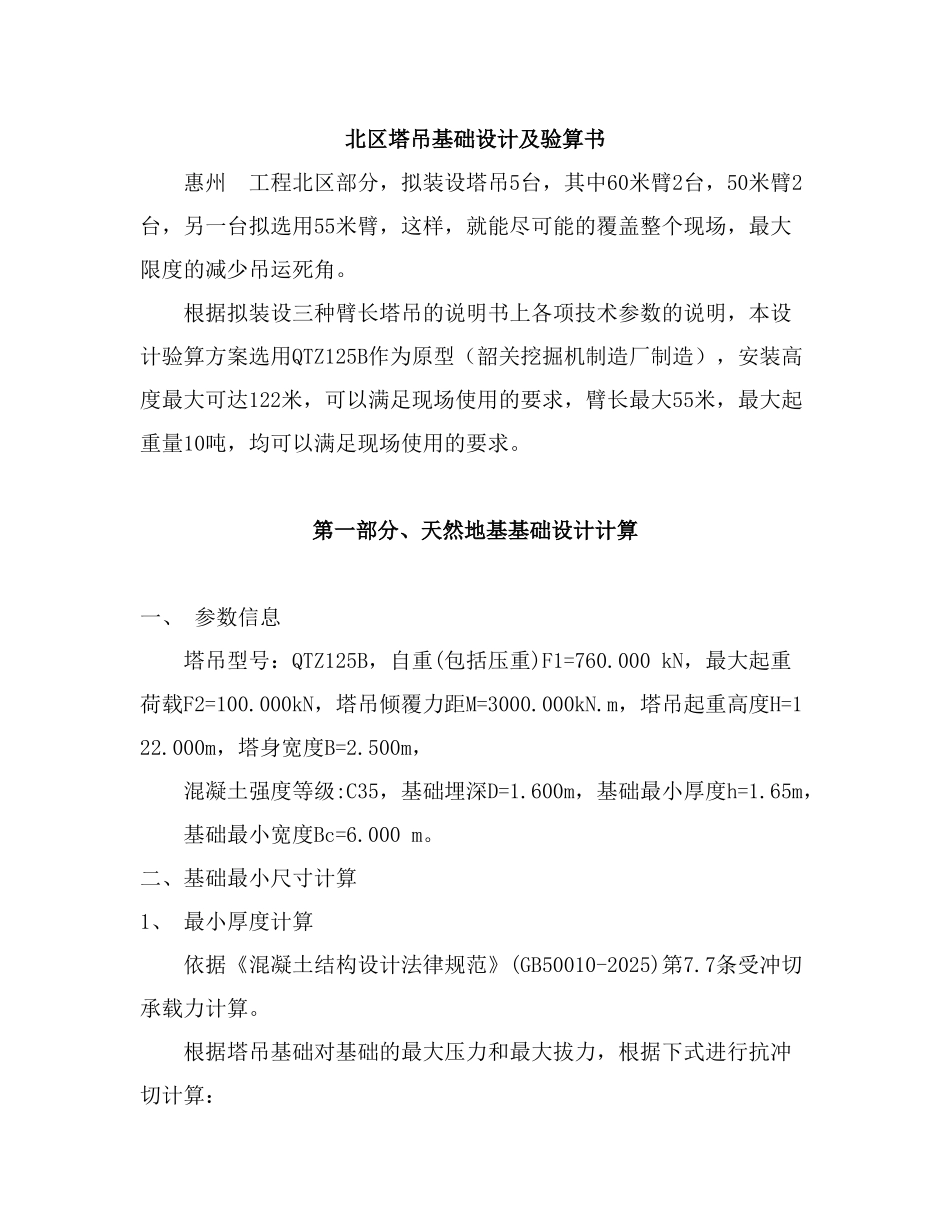

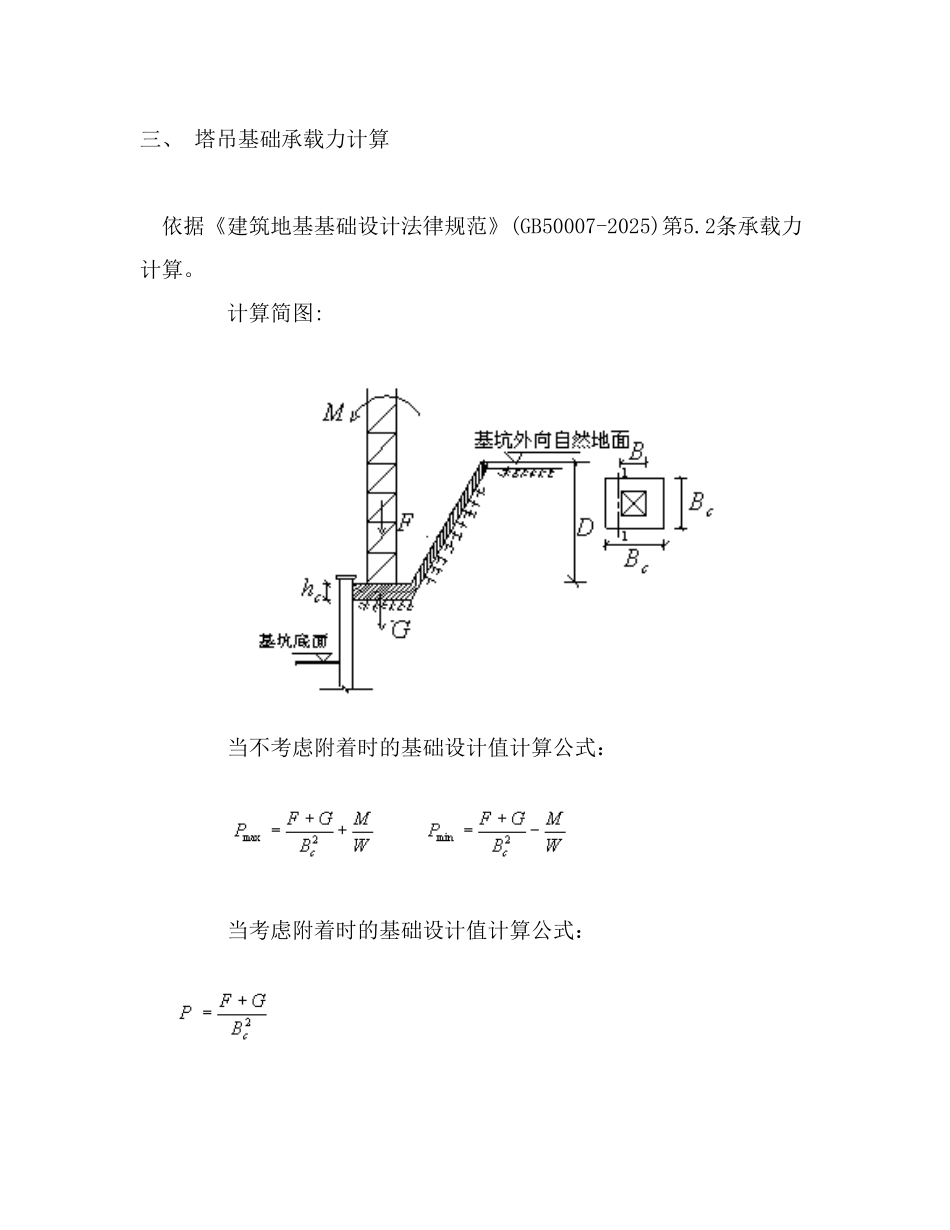

北区塔吊基础设计及验算书惠州 工程北区部分，拟装设塔吊5台，其中60米臂2台，50米臂2台，另一台拟选用55米臂，这样，就能尽可能的覆盖整个现场，最大限度的减少吊运死角。根据拟装设三种臂长塔吊的说明书上各项技术参数的说明，本设计验算方案选用QTZ125B作为原型（韶关挖掘机制造厂制造），安装高度最大可达122米，可以满足现场使用的要求，臂长最大55米，最大起重量10吨，均可以满足现场使用的要求。第一部分、天然地基基础设计计算一、 参数信息 塔吊型号：QTZ125B，自重(包括压重)F1=760.000 kN，最大起重荷载F2=100.000kN，塔吊倾覆力距M=3000.000kN.m，塔吊起重高度H=122.000m，塔身宽度B=2.500m， 混凝土强度等级:C35，基础埋深D=1.600m，基础最小厚度h=1.65m， 基础最小宽度Bc=6.000 m。二、基础最小尺寸计算1、 最小厚度计算依据《混凝土结构设计法律规范》(GB50010-2025)第7.7条受冲切承载力计算。根据塔吊基础对基础的最大压力和最大拔力，根据下式进行抗冲切计算： 其中 F-塔吊基础对基脚的最大压力和最大拔力；其它参数参照法律规范。计算方案：当F取塔吊基础对基脚的最大压力，将h01从0.8m开始，每增加0.01m，至到满足上式,解出一个h01；当F取塔吊基础对基脚的最大拔力时，同理,解出一个h02，最后h01与h02相加，得到最小厚度H。经过计算得到：塔吊基础对基脚的最大压力F=250.00kN时，得h01=0.80 m；塔吊基础对基脚的最大拔力F=200.00kN时，得h02=0.80 m；解得最小厚度 Hc=h01+h02+0.05=1.65m；实际计算取厚度为:Hc=1.65 m。2、最小宽度计算建议保证基础的偏心距小于Bc/4，则用下面的公式计算： 其中 F-塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=860.000 kN；G-基础自重与基础上面的土的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D =1666.65 kN；M-倾覆力矩，包括风荷载产生的力距和最大起重力距，M=3000.000 kN.m。解得最小宽度 Bc=4.77 m，实际计算取宽度为 Bc=6.000 m。三、 塔吊基础承载力计算依据《建筑地基基础设计法律规范》(GB50007-2025)第5.2条承载力计算。 计算简图: 当不考虑附着时的基础设计值计算公式： 当考虑附着时的基础设计值计算公式： 当考虑偏心距较大时的基础设计值计算公式：式中 F-塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=860.00kN；G-基础自重与基础上面的土的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D =2637.00kN；Bc-基础...
