RTWP值异常分析指导书V1.1

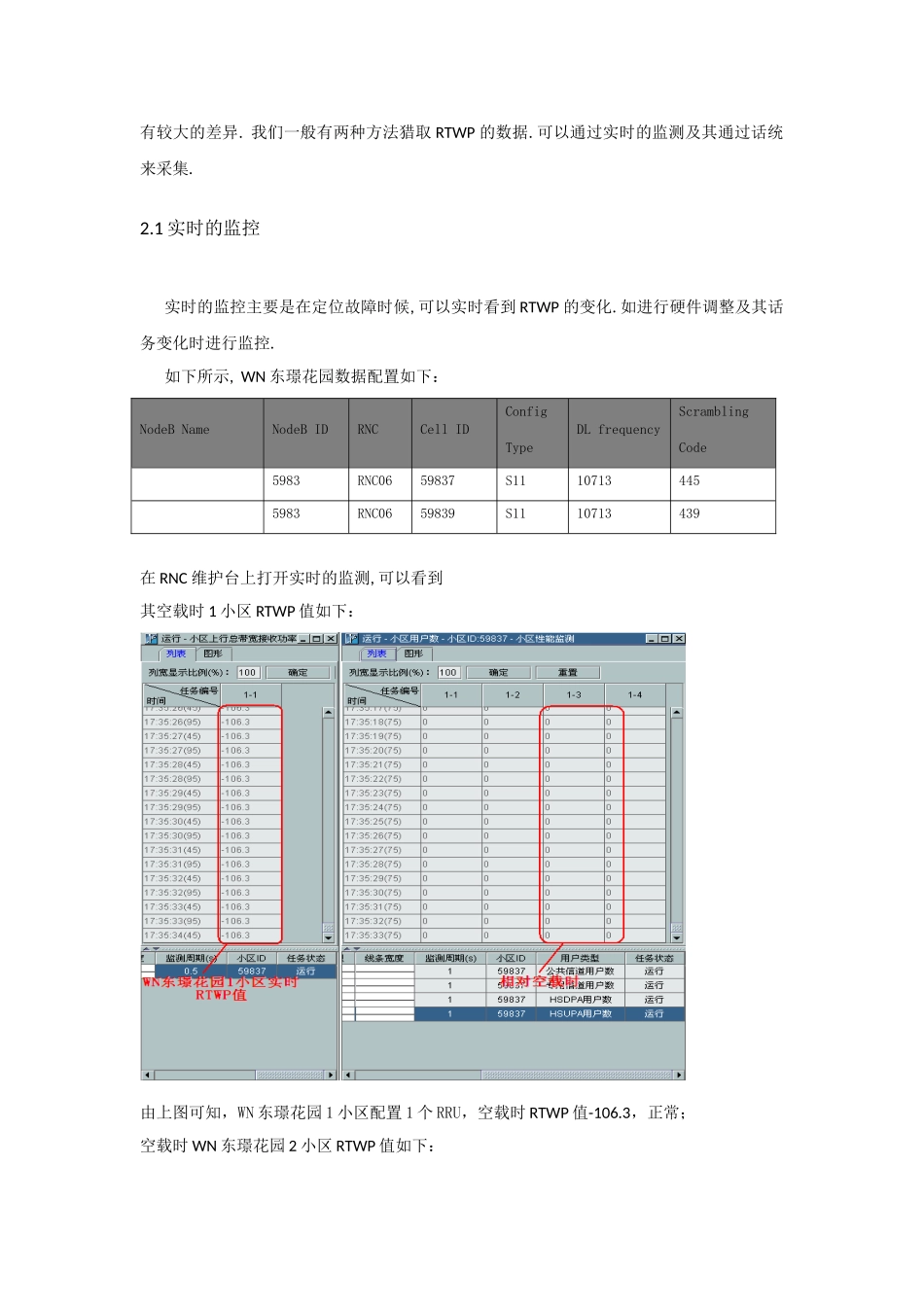

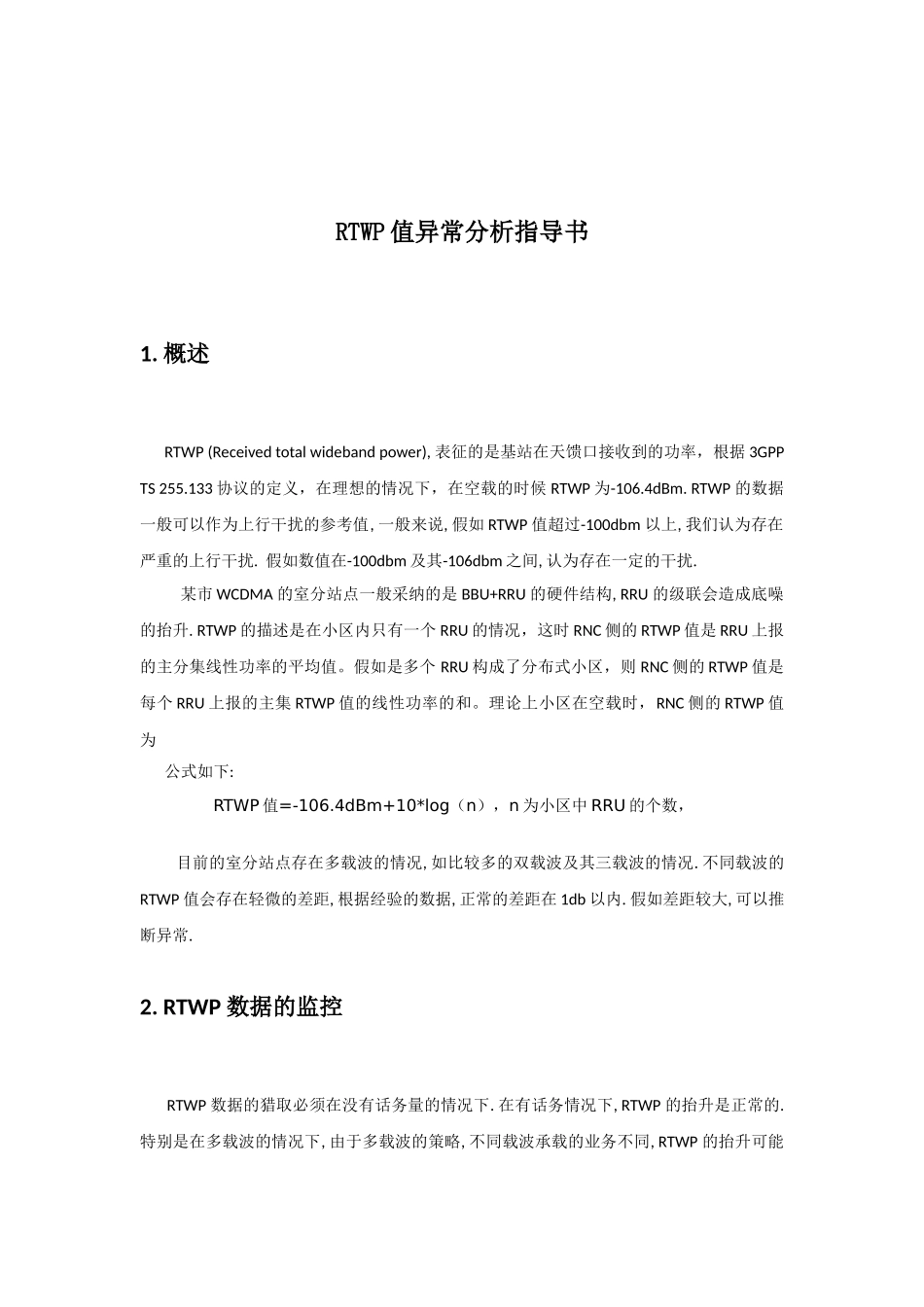

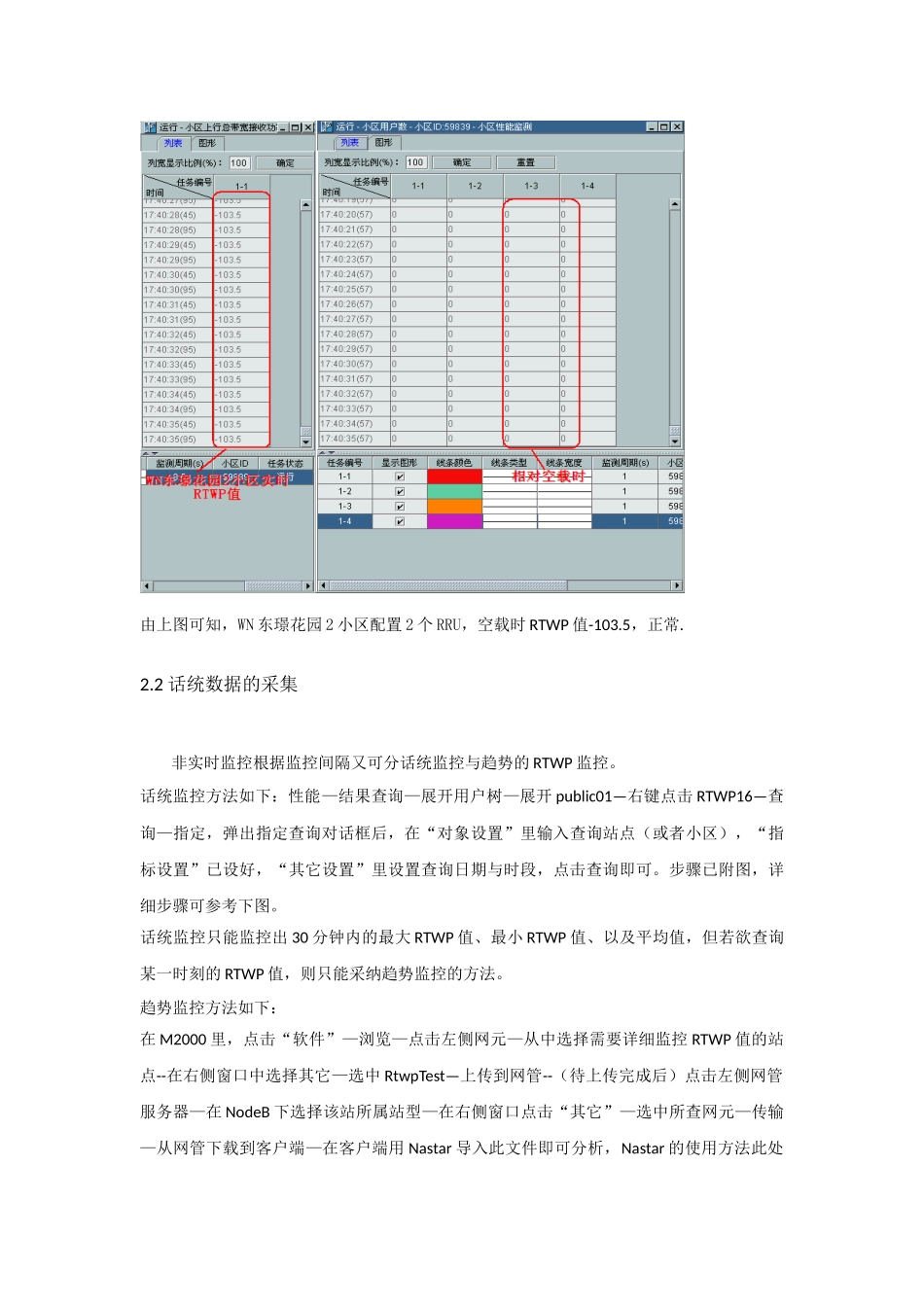

RTWP 值异常分析指导书1. 概述RTWP (Received total wideband power), 表征的是基站在天馈口接收到的功率，根据 3GPP TS 255.133 协议的定义，在理想的情况下，在空载的时候 RTWP 为-106.4dBm. RTWP 的数据一般可以作为上行干扰的参考值, 一般来说, 假如 RTWP 值超过-100dbm 以上, 我们认为存在严重的上行干扰. 假如数值在-100dbm 及其-106dbm 之间, 认为存在一定的干扰. 某市 WCDMA 的室分站点一般采纳的是 BBU+RRU 的硬件结构, RRU 的级联会造成底噪的抬升. RTWP 的描述是在小区内只有一个 RRU 的情况，这时 RNC 侧的 RTWP 值是 RRU 上报的主分集线性功率的平均值。假如是多个 RRU 构成了分布式小区，则 RNC 侧的 RTWP 值是每个 RRU 上报的主集 RTWP 值的线性功率的和。理论上小区在空载时，RNC 侧的 RTWP 值为公式如下: RTWP 值=-106.4dBm+10*log（n），n 为小区中 RRU 的个数， 目前的室分站点存在多载波的情况, 如比较多的双载波及其三载波的情况. 不同载波的RTWP 值会存在轻微的差距, 根据经验的数据, 正常的差距在 1db 以内. 假如差距较大, 可以推断异常. 2. RTWP 数据的监控 RTWP 数据的猎取必须在没有话务量的情况下. 在有话务情况下, RTWP 的抬升是正常的. 特别是在多载波的情况下, 由于多载波的策略, 不同载波承载的业务不同, RTWP 的抬升可能有较大的差异. 我们一般有两种方法猎取 RTWP 的数据. 可以通过实时的监测及其通过话统来采集. 2.1 实时的监控实时的监控主要是在定位故障时候, 可以实时看到 RTWP 的变化. 如进行硬件调整及其话务变化时进行监控. 如下所示, WN 东璟花园数据配置如下：NodeB NameNodeB IDRNCCell IDConfig TypeDL frequencyScrambling Code5983RNC0659837S11107134455983RNC0659839S1110713439在 RNC 维护台上打开实时的监测, 可以看到其空载时 1 小区 RTWP 值如下：由上图可知，WN 东璟花园 1 小区配置 1 个 RRU，空载时 RTWP 值-106.3，正常；空载时 WN 东璟花园 2 小区 RTWP 值如下：由上图可知，WN 东璟花园 2 小区配置 2 个 RRU，空载时 RTWP 值-103.5，正常. 2.2 话统数据的采集非实时监控根据监控间隔又可分话统监控与趋势的 RTWP 监控。话统监控方法如下：性能—结果查询—展开用户树—展开 public01—右键点击 RTWP16—查询—指定，弹出指定查询对话框后...
