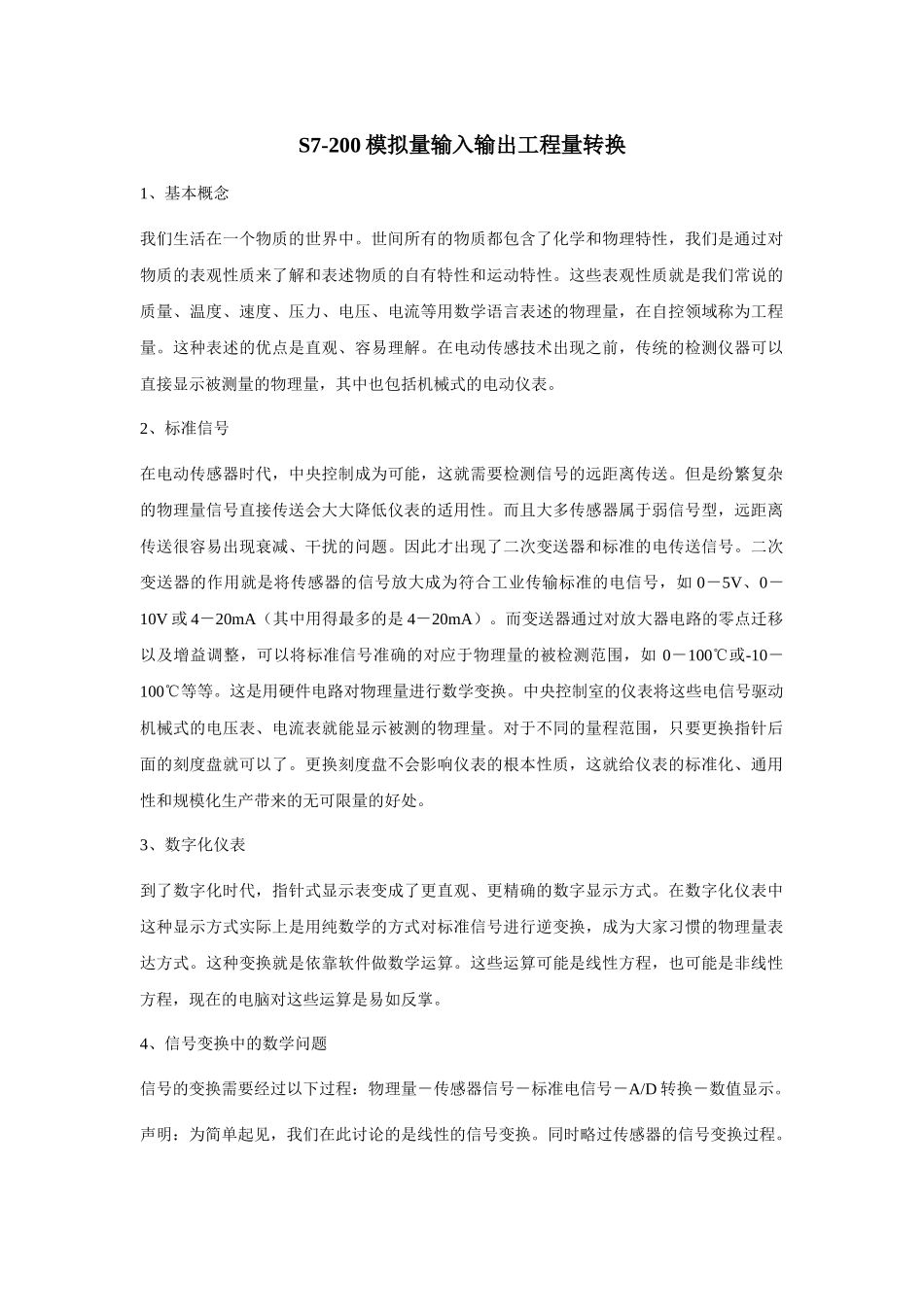

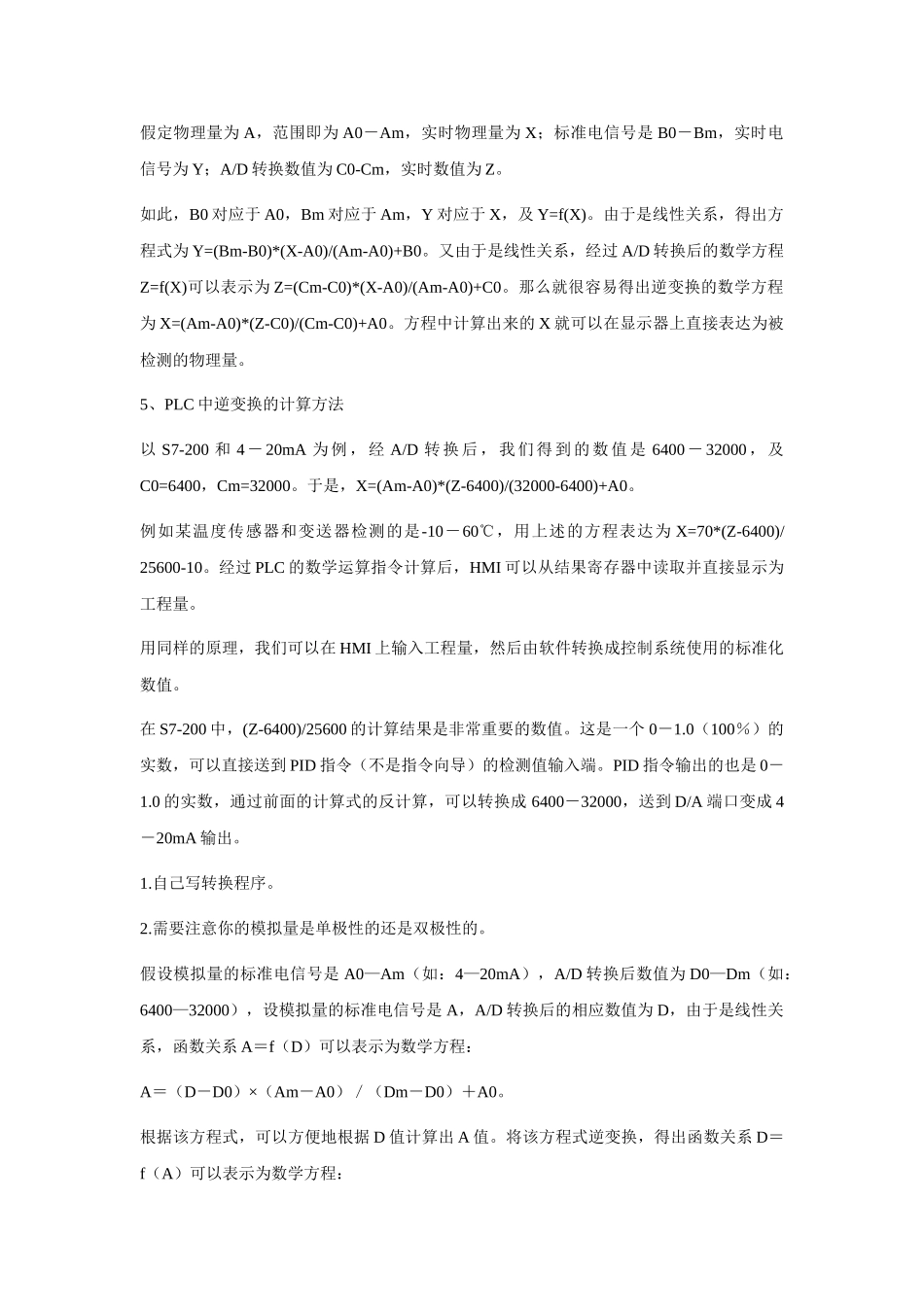

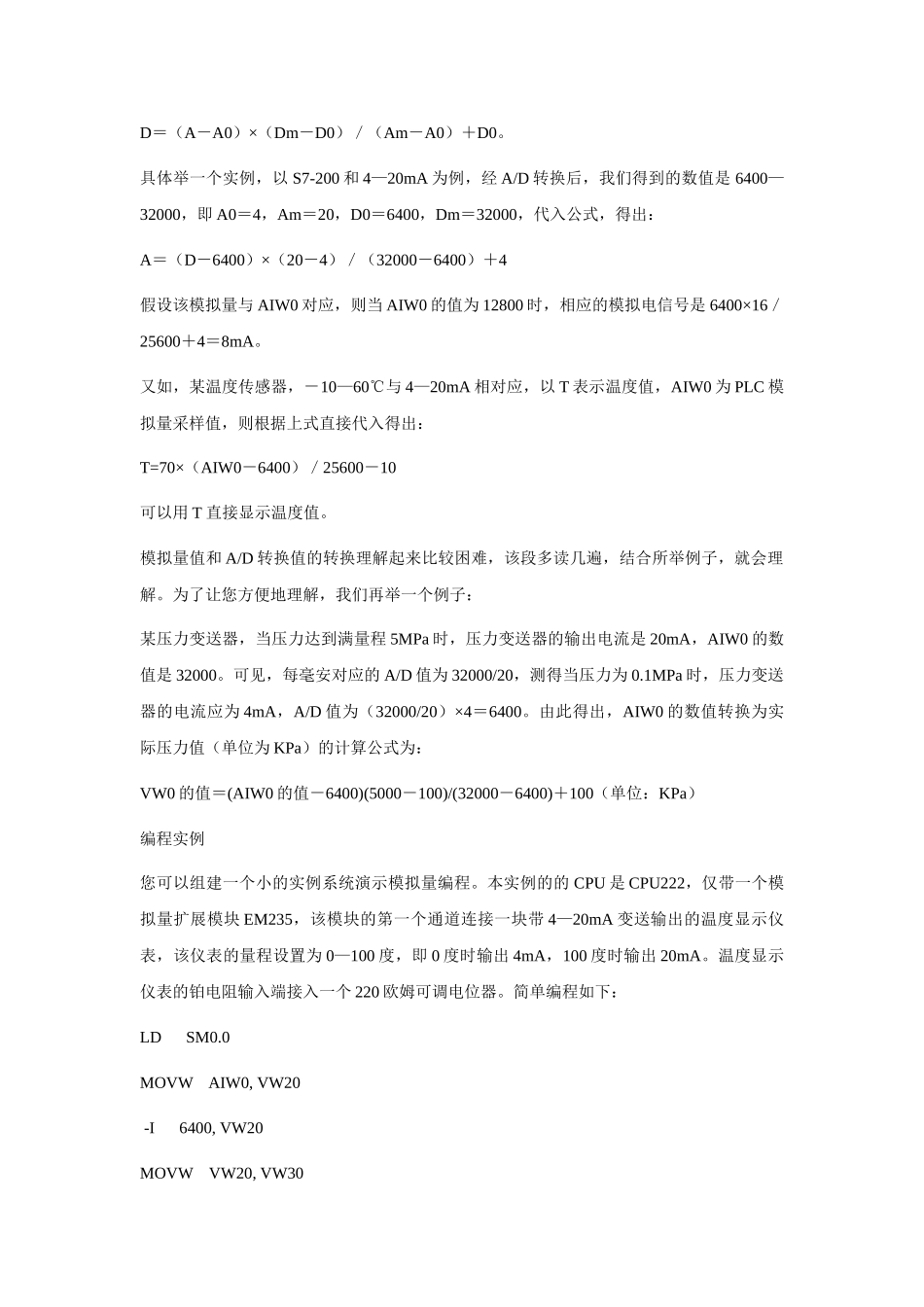

S7-200 模拟量输入输出工程量转换1、基本概念我们生活在一个物质的世界中。世间所有的物质都包含了化学和物理特性，我们是通过对物质的表观性质来了解和表述物质的自有特性和运动特性。这些表观性质就是我们常说的质量、温度、速度、压力、电压、电流等用数学语言表述的物理量，在自控领域称为工程量。这种表述的优点是直观、容易理解。在电动传感技术出现之前，传统的检测仪器可以直接显示被测量的物理量，其中也包括机械式的电动仪表。2、标准信号在电动传感器时代，中央控制成为可能，这就需要检测信号的远距离传送。但是纷繁复杂的物理量信号直接传送会大大降低仪表的适用性。而且大多传感器属于弱信号型，远距离传送很容易出现衰减、干扰的问题。因此才出现了二次变送器和标准的电传送信号。二次变送器的作用就是将传感器的信号放大成为符合工业传输标准的电信号，如 0－5V、0－10V 或 4－20mA（其中用得最多的是 4－20mA）。而变送器通过对放大器电路的零点迁移以及增益调整，可以将标准信号准确的对应于物理量的被检测范围，如 0－100℃或-10－100℃等等。这是用硬件电路对物理量进行数学变换。中央控制室的仪表将这些电信号驱动机械式的电压表、电流表就能显示被测的物理量。对于不同的量程范围，只要更换指针后面的刻度盘就可以了。更换刻度盘不会影响仪表的根本性质，这就给仪表的标准化、通用性和规模化生产带来的无可限量的好处。3、数字化仪表到了数字化时代，指针式显示表变成了更直观、更精确的数字显示方式。在数字化仪表中这种显示方式实际上是用纯数学的方式对标准信号进行逆变换，成为大家习惯的物理量表达方式。这种变换就是依靠软件做数学运算。这些运算可能是线性方程，也可能是非线性方程，现在的电脑对这些运算是易如反掌。4、信号变换中的数学问题信号的变换需要经过以下过程：物理量－传感器信号－标准电信号－A/D 转换－数值显示。声明：为简单起见，我们在此讨论的是线性的信号变换。同时略过传感器的信号变换过程。假定物理量为 A，范围即为 A0－Am，实时物理量为 X；标准电信号是 B0－Bm，实时电信号为 Y；A/D 转换数值为 C0-Cm，实时数值为 Z。如此，B0 对应于 A0，Bm 对应于 Am，Y 对应于 X，及 Y=f(X)。由于是线性关系，得出方程式为 Y=(Bm-B0)*(X-A0)/(Am-A0)+B0。又由于是线性关系，经过 A/D 转换后的数学方程Z=f(X)可以表示为 Z=(Cm-C0)*(X-A0)/(Am-A0)+C0。那么就很容易得出逆变换...
