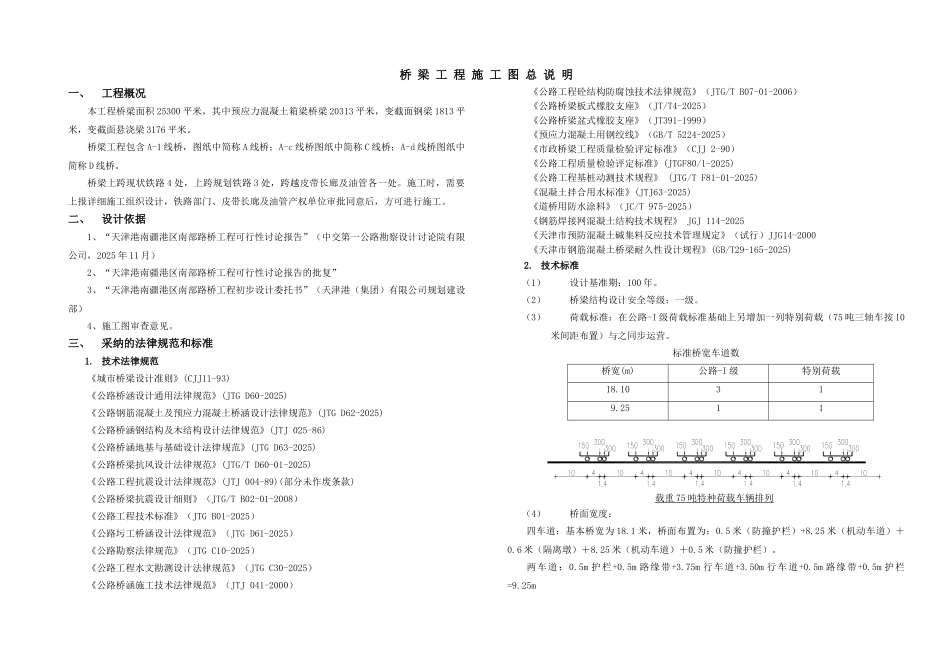

桥 梁 工 程 施 工 图 总 说 明一、工程概况本工程桥梁面积 25300 平米，其中预应力混凝土箱梁桥梁 20313 平米，变截面钢梁 1813 平米，变截面悬浇梁 3176 平米。桥梁工程包含 A-1 线桥，图纸中简称 A 线桥；A-c 线桥图纸中简称 C 线桥；A-d 线桥图纸中简称 D 线桥。桥梁上跨现状铁路 4 处，上跨规划铁路 3 处，跨越皮带长廊及油管各一处。施工时，需要上报详细施工组织设计，铁路部门、皮带长廊及油管产权单位审批同意后，方可进行施工。二、设计依据1、“天津港南疆港区南部路桥工程可行性讨论报告”（中交第一公路勘察设计讨论院有限公司，2025 年 11 月）2、“天津港南疆港区南部路桥工程可行性讨论报告的批复” 3、“天津港南疆港区南部路桥工程初步设计委托书”（天津港（集团）有限公司规划建设部）4、施工图审查意见。三、采纳的法律规范和标准1. 技术法律规范《城市桥梁设计准则》(CJJ11-93)《公路桥涵设计通用法律规范》(JTG D60-2025)《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D62-2025)《公路桥涵钢结构及木结构设计法律规范》(JTJ 025-86)《公路桥涵地基与基础设计法律规范》(JTG D63-2025)《公路桥梁抗风设计法律规范》(JTG/T D60-01-2025)《公路工程抗震设计法律规范》(JTJ 004-89)(部分未作废条款)《公路桥梁抗震设计细则》（JTG/T B02-01-2008）《公路工程技术标准》（JTG B01-2025）《公路圬工桥涵设计法律规范》（JTG D61-2025）《公路勘察法律规范》（JTG C10-2025）《公路工程水文勘测设计法律规范》（JTG C30-2025）《公路桥涵施工技术法律规范》（JTJ 041-2000）《公路工程砼结构防腐蚀技术法律规范》（JTG/T B07-01-2006）《公路桥梁板式橡胶支座》（JT/T4-2025）《公路桥梁盆式橡胶支座》（JT391-1999）《预应力混凝土用钢绞线》（GB/T 5224-2025）《市政桥梁工程质量检验评定标准》（CJJ 2-90）《公路工程质量检验评定标准》(JTGF80/1-2025)《公路工程基桩动测技术规程》 (JTG/T F81-01-2025)《混凝土拌合用水标准》(JTJ63-2025)《道桥用防水涂料》（JC/T 975-2025）《钢筋焊接网混凝土结构技术规程》 JGJ 114-2025《天津市预防混凝土碱集料反应技术管理规定》（试行）JJG14-2000《天津市钢筋混凝土桥梁耐久性设计规程》(GB/T29-165-2025)2. 技术标准（1）设计基准期：100 年。（2）桥梁结构设计安全等级：一级。（3）荷载标准：在公路-I 级荷...
