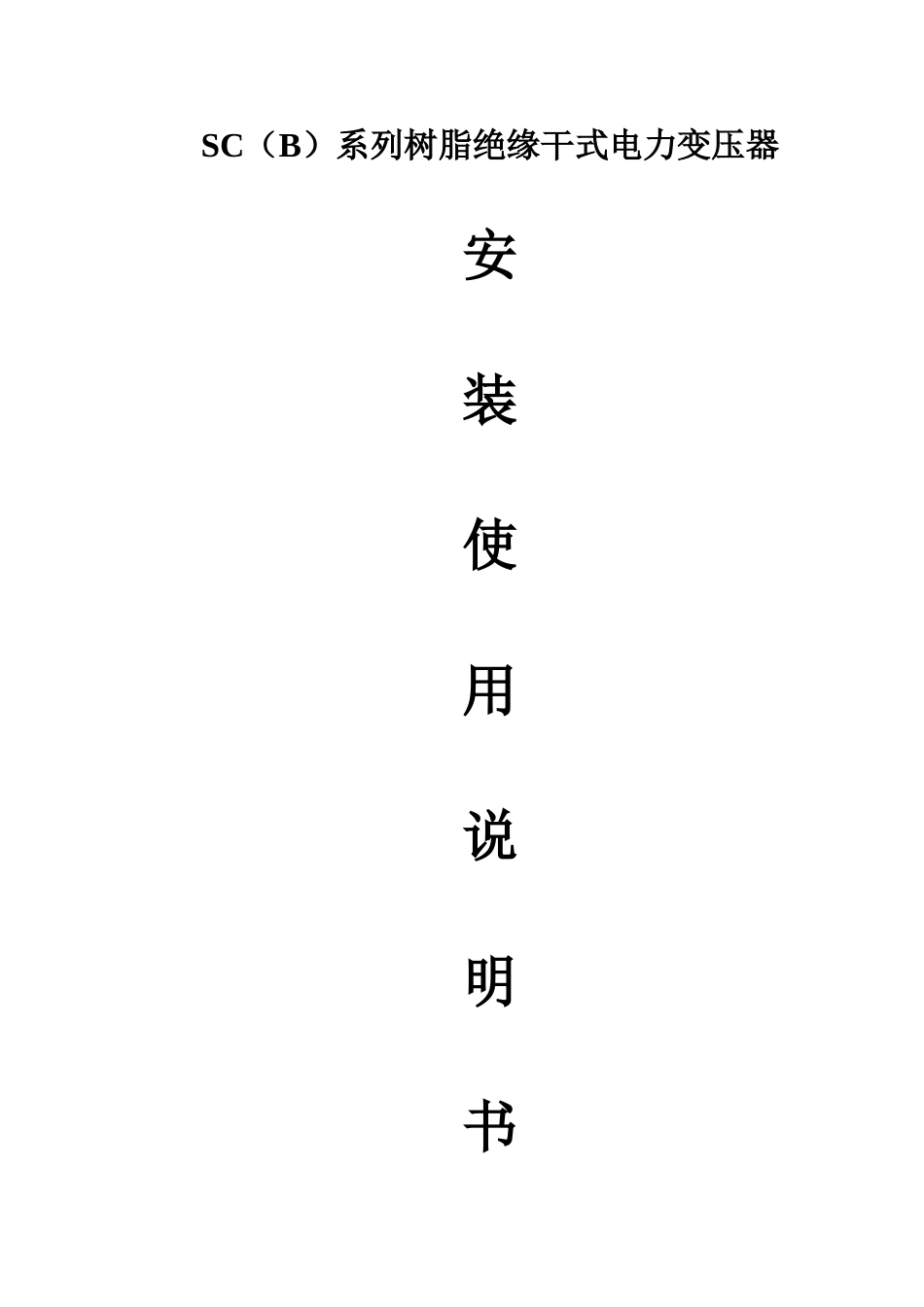

SC（B）系列树脂绝缘干式电力变压器安装使用说明书江苏中电设备有限公司本产品说明书适用于额定容量 16000KVA 及以下、电压等级 35KV及以下有载和无载调压树脂绝缘干式电力变压器的安装和使用。包括Ｓ C9 和ＳＣＢ９以及ＳＣＢ 10 系列产品。１、产品概述我公司讨论开发生产的ＳＣＢ１０系列浇注式树脂绝缘干式电力变压器，是我公司依据葡萄牙技术，结合厂情，自行开发，在引进了相关关键的制造设备基础上进行的。该系列产品具有低损耗、低噪音、低局放等特点，其空载损耗较 GB/T10228-97 组Ⅰ标准值下降了 20%，负载损耗下降了 15%，噪音指标较 标准值降低了12~15db，同时，局放都在 5PC 以下，该系列产品完全满足高可靠性的环保节能型产品的要求，其性能指标均达到国际先进水平。该系列产品可广泛使用在城市电网、高层建筑、商业中心、文娱体育中心、地下铁道、机场、港口、火车站、轮船、海上钻井平台、石化企业、矿山等防火安全要求高的场所。产品设计先进，工艺严格，测试完善，并且高压绕组均采纳铜导体、玻璃纤维和树脂组成固体绝缘，低压绕组采纳无氧铜箔绕制，铁心采纳优质高导磁的冷轧硅钢片，以及特别的绑扎方法。因此产品具有很高的机械强度和电气强度，并具有十分优良地散热性能。此外，产品还具有局部放电量小，可靠性高，运行寿命长，不吸潮，阻燃，防爆。无污染，损耗小，重量轻，自动温控，节约安装空间，节约维修费用，节约能量等优点。２、技术法律规范 2．1 电压等级：6KV、10KV、20KV、35KV2．2 分接范围：±5%或±2×2.5%（或按用户要求）。2．3 调压方式：无励磁或有载调压2．4 容量：10KV 电压等级时为 30~2500KVA，20KV 电压等级时为 315~2500KVA，35KV 等级时为 315~1600KVA。2．5 频率：50HZ、60HZ。2．6 联接组标号：Y yn0 、 D yn11（或按用户要求 ）2．7 阻抗电压：按标准，或按用户要求 。2．8 绝缘耐热等级：F 级（最高温升 100K）2．9 冷却方式：AN 或 AF2．10 防护等级：IP00（无防护外罩）或根据用户要求2．11．1 绝缘水平工频耐压：35KV/1min 或 28KV/1min雷电冲击（全波）：75KV 2．11．2 20KV 级产品工频耐压：50KV/1min雷电冲击（全波）：125KV2．11．2 35KV 级产品工频耐压：70KV/1min雷电冲击（全波）：170KV2．11．2 采纳标准GB6450-1986 《干式电力变压器》GB/T10228-1997 《干式电力变压器技术参数和要求》IEC726-82《干式电力变压器》外壳防护...
