tc5610多塔吊防碰撞方案

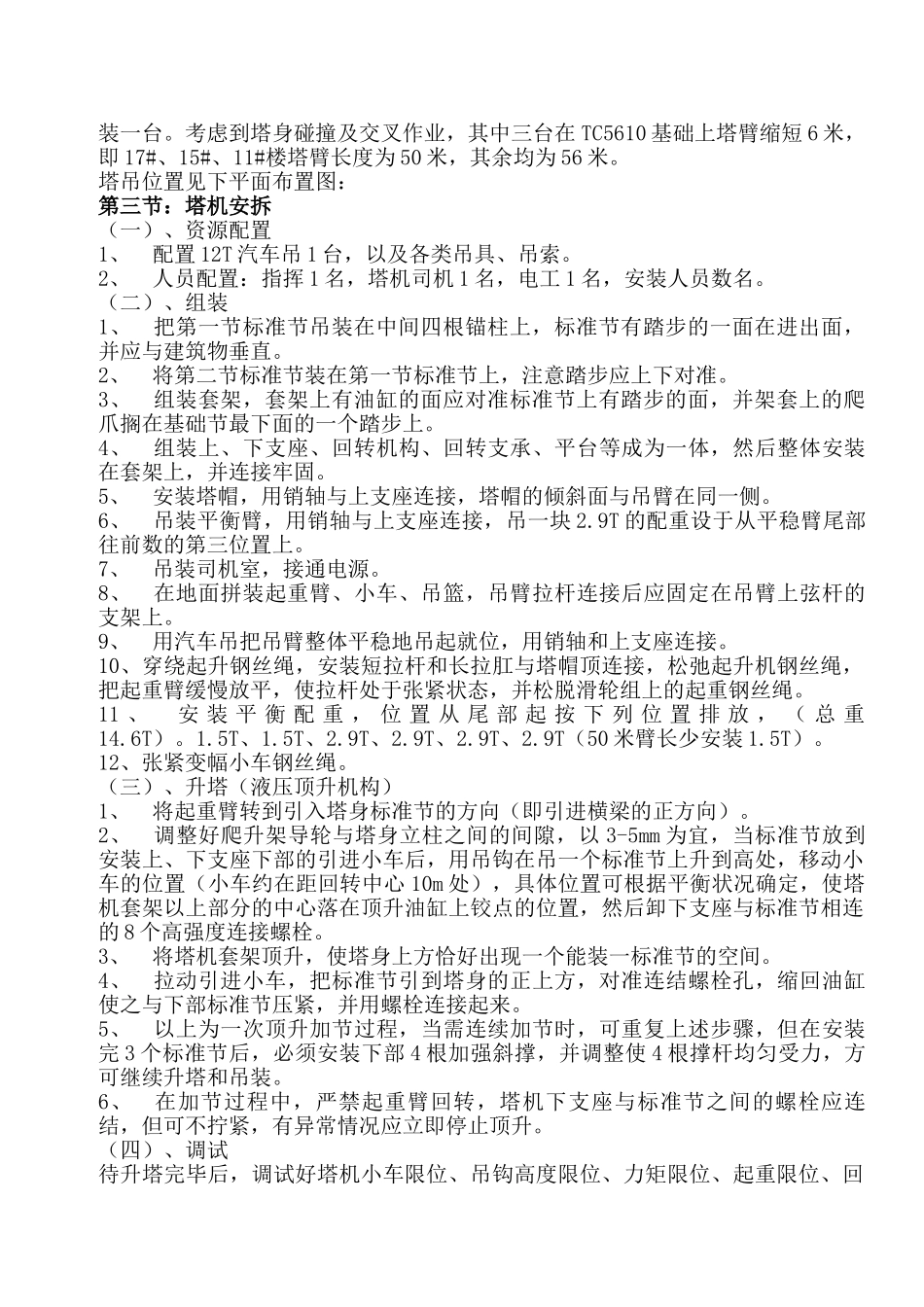

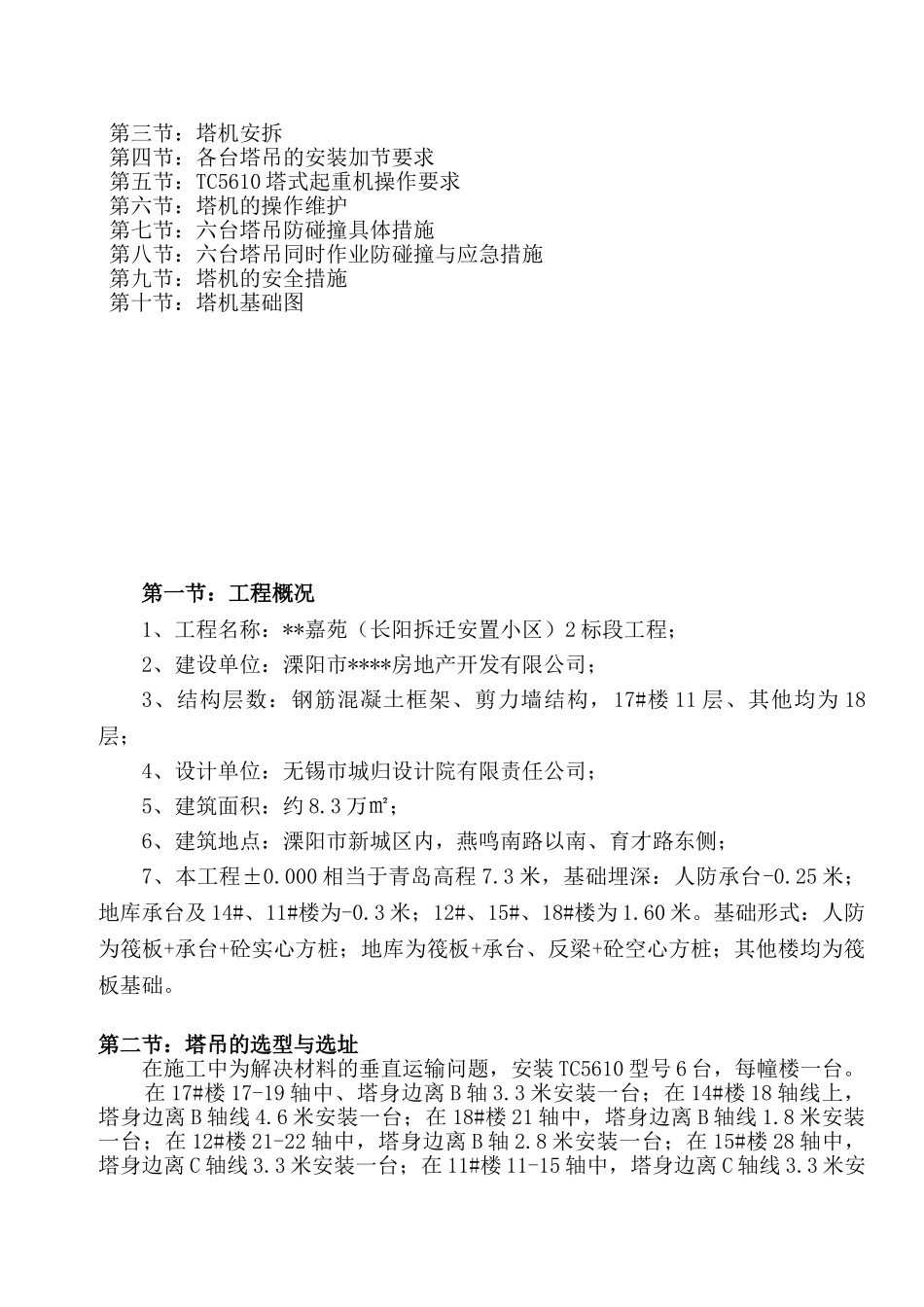

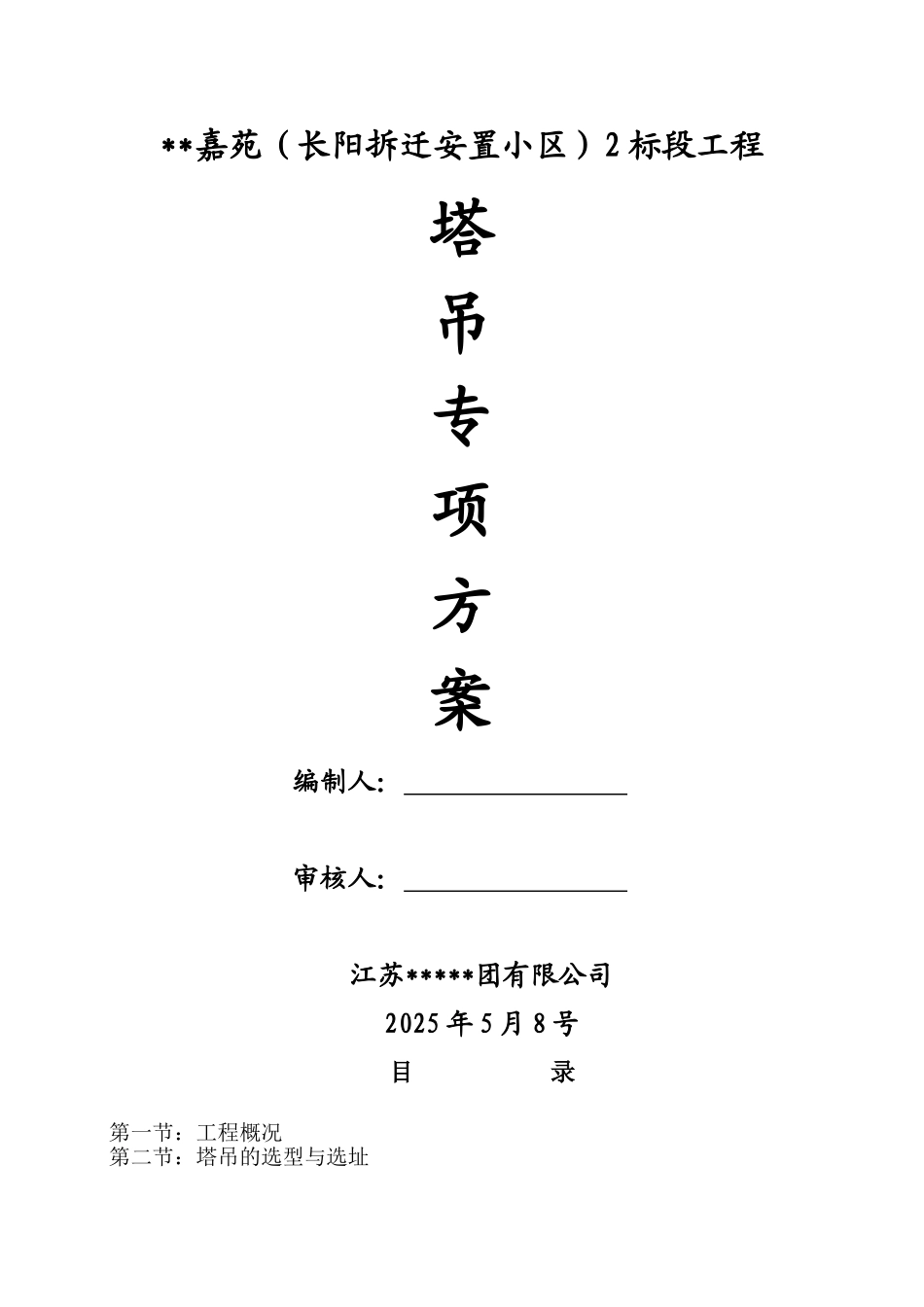

**嘉苑（长阳拆迁安置小区）2 标段工程塔吊专项方案编制人： 审核人： 江苏*****团有限公司2025 年 5 月 8 号目 录 第一节：工程概况第二节：塔吊的选型与选址第三节：塔机安拆第四节：各台塔吊的安装加节要求第五节：TC5610 塔式起重机操作要求第六节：塔机的操作维护第七节：六台塔吊防碰撞具体措施第八节：六台塔吊同时作业防碰撞与应急措施第九节：塔机的安全措施第十节：塔机基础图第一节：工程概况 1、工程名称：**嘉苑（长阳拆迁安置小区）2 标段工程；2、建设单位：溧阳市****房地产开发有限公司；3、结构层数：钢筋混凝土框架、剪力墙结构，17#楼 11 层、其他均为 18层；4、设计单位：无锡市城归设计院有限责任公司；5、建筑面积：约 8.3 万㎡；6、建筑地点：溧阳市新城区内，燕鸣南路以南、育才路东侧；7、本工程±0.000 相当于青岛高程 7.3 米，基础埋深：人防承台-0.25 米；地库承台及 14#、11#楼为-0.3 米；12#、15#、18#楼为 1.60 米。基础形式：人防为筏板+承台+砼实心方桩；地库为筏板+承台、反梁+砼空心方桩；其他楼均为筏板基础。第二节：塔吊的选型与选址 在施工中为解决材料的垂直运输问题，安装 TC5610 型号 6 台，每幢楼一台。 在 17#楼 17-19 轴中、塔身边离 B 轴 3.3 米安装一台；在 14#楼 18 轴线上，塔身边离 B 轴线 4.6 米安装一台；在 18#楼 21 轴中，塔身边离 B 轴线 1.8 米安装一台；在 12#楼 21-22 轴中，塔身边离 B 轴 2.8 米安装一台；在 15#楼 28 轴中，塔身边离 C 轴线 3.3 米安装一台；在 11#楼 11-15 轴中，塔身边离 C 轴线 3.3 米安装一台。考虑到塔身碰撞及交叉作业，其中三台在 TC5610 基础上塔臂缩短 6 米，即 17#、15#、11#楼塔臂长度为 50 米，其余均为 56 米。塔吊位置见下平面布置图：第三节：塔机安拆（一）、资源配置 1、 配置 12T 汽车吊 1 台，以及各类吊具、吊索。 2、 人员配置：指挥 1 名，塔机司机 1 名，电工 1 名，安装人员数名。 （二）、组装 1、 把第一节标准节吊装在中间四根锚柱上，标准节有踏步的一面在进出面，并应与建筑物垂直。 2、 将第二节标准节装在第一节标准节上，注意踏步应上下对准。 3、 组装套架，套架上有油缸的面应对准标准节上有踏步的面，并架套上的爬爪搁在基础节最下面的一个踏步上。 4、 组装上、下支座、回转机构、回转支承、平台等成为一体，然后...
