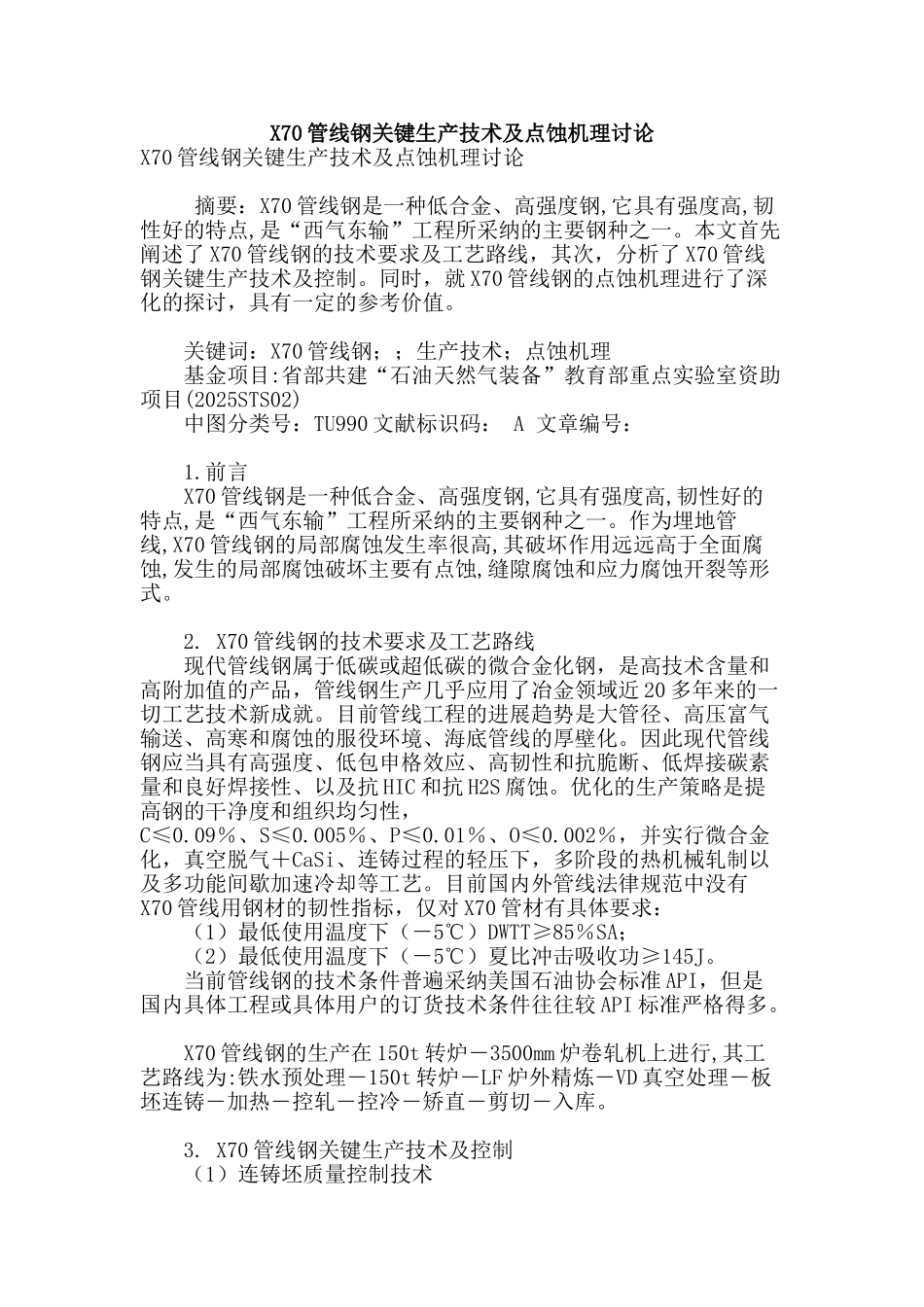

x70管线钢关键生产技术及点蚀机理研究

X70 管线钢关键生产技术及点蚀机理讨论X70 管线钢关键生产技术及点蚀机理讨论 摘要：X70 管线钢是一种低合金、高强度钢,它具有强度高,韧性好的特点,是“西气东输”工程所采纳的主要钢种之一。本文首先阐述了 X70 管线钢的技术要求及工艺路线，其次，分析了 X70 管线钢关键生产技术及控制。同时，就 X70 管线钢的点蚀机理进行了深化的探讨，具有一定的参考价值。 关键词：X70 管线钢；；生产技术；点蚀机理 基金项目:省部共建“石油天然气装备”教育部重点实验室资助项目(2025STS02) 中图分类号：TU990 文献标识码： A 文章编号： 1.前言 X70 管线钢是一种低合金、高强度钢,它具有强度高,韧性好的特点,是“西气东输”工程所采纳的主要钢种之一。作为埋地管线,X70 管线钢的局部腐蚀发生率很高,其破坏作用远远高于全面腐蚀,发生的局部腐蚀破坏主要有点蚀,缝隙腐蚀和应力腐蚀开裂等形式。 2. X70 管线钢的技术要求及工艺路线 现代管线钢属于低碳或超低碳的微合金化钢，是高技术含量和高附加值的产品，管线钢生产几乎应用了冶金领域近 20 多年来的一切工艺技术新成就。目前管线工程的进展趋势是大管径、高压富气输送、高寒和腐蚀的服役环境、海底管线的厚壁化。因此现代管线钢应当具有高强度、低包申格效应、高韧性和抗脆断、低焊接碳素量和良好焊接性、以及抗 HIC 和抗 H2S 腐蚀。优化的生产策略是提高钢的干净度和组织均匀性，C≤0.09％、S≤0.005％、P≤0.01％、O≤0.002％，并实行微合金化，真空脱气＋CaSi、连铸过程的轻压下，多阶段的热机械轧制以及多功能间歇加速冷却等工艺。目前国内外管线法律规范中没有X70 管线用钢材的韧性指标，仅对 X70 管材有具体要求： （1）最低使用温度下（－5℃）DWTT≥85％SA； （2）最低使用温度下（－5℃）夏比冲击吸收功≥145J。 当前管线钢的技术条件普遍采纳美国石油协会标准 API，但是国内具体工程或具体用户的订货技术条件往往较 API 标准严格得多。 X70 管线钢的生产在 150t 转炉―3500mm 炉卷轧机上进行,其工艺路线为:铁水预处理―150t 转炉―LF 炉外精炼―VD 真空处理―板坯连铸―加热―控轧―控冷―矫直―剪切―入库。 3. X70 管线钢关键生产技术及控制 （1）连铸坯质量控制技术 控制铸坯内部偏析和疏松小于 0.5 级,铸坯无中心裂纹,为管线钢获得良好的性能均匀性和良好的 DWTT 性能制造了先决条件。 （2）控制轧制 保证再结晶区控制轧制累计...
