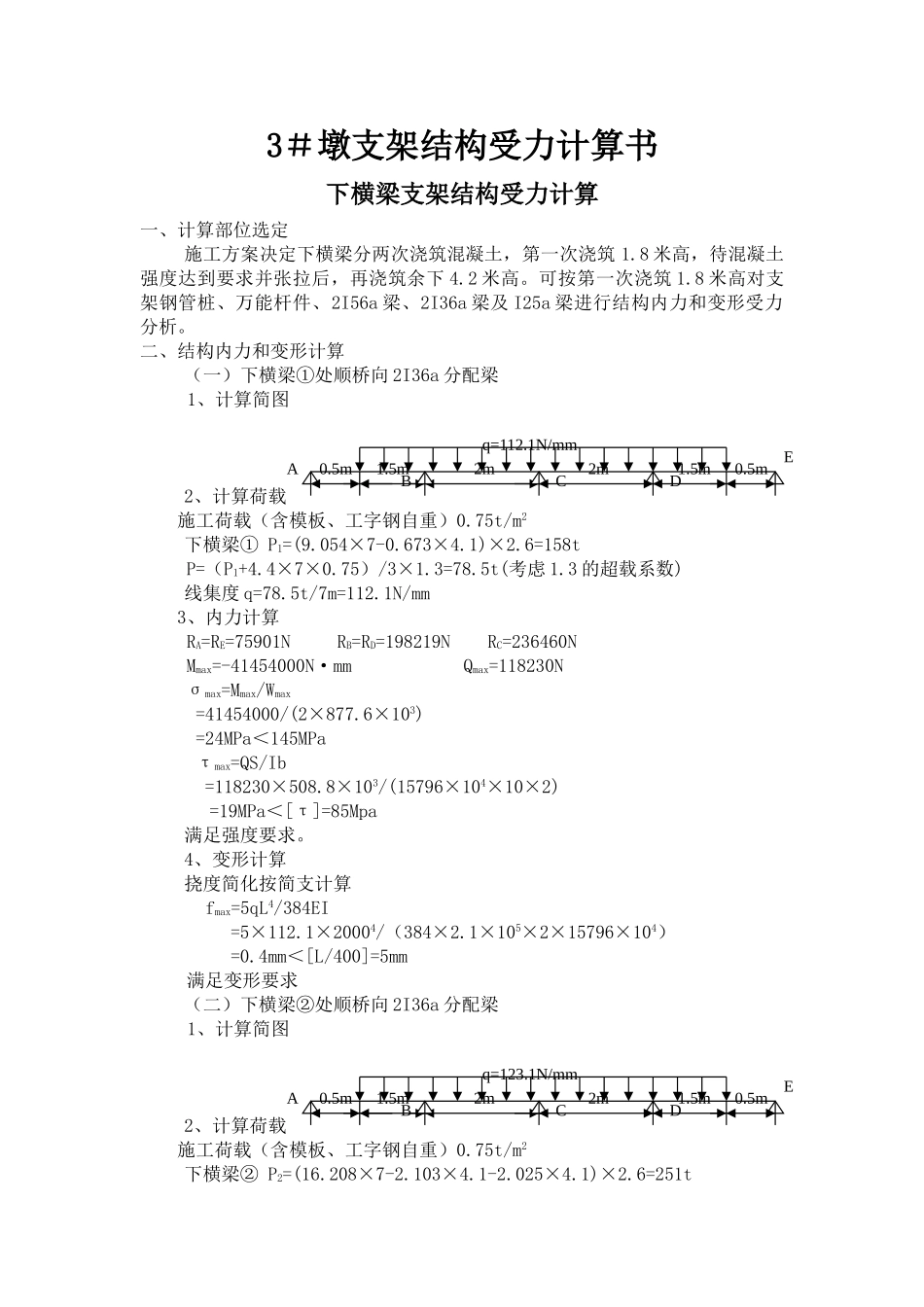

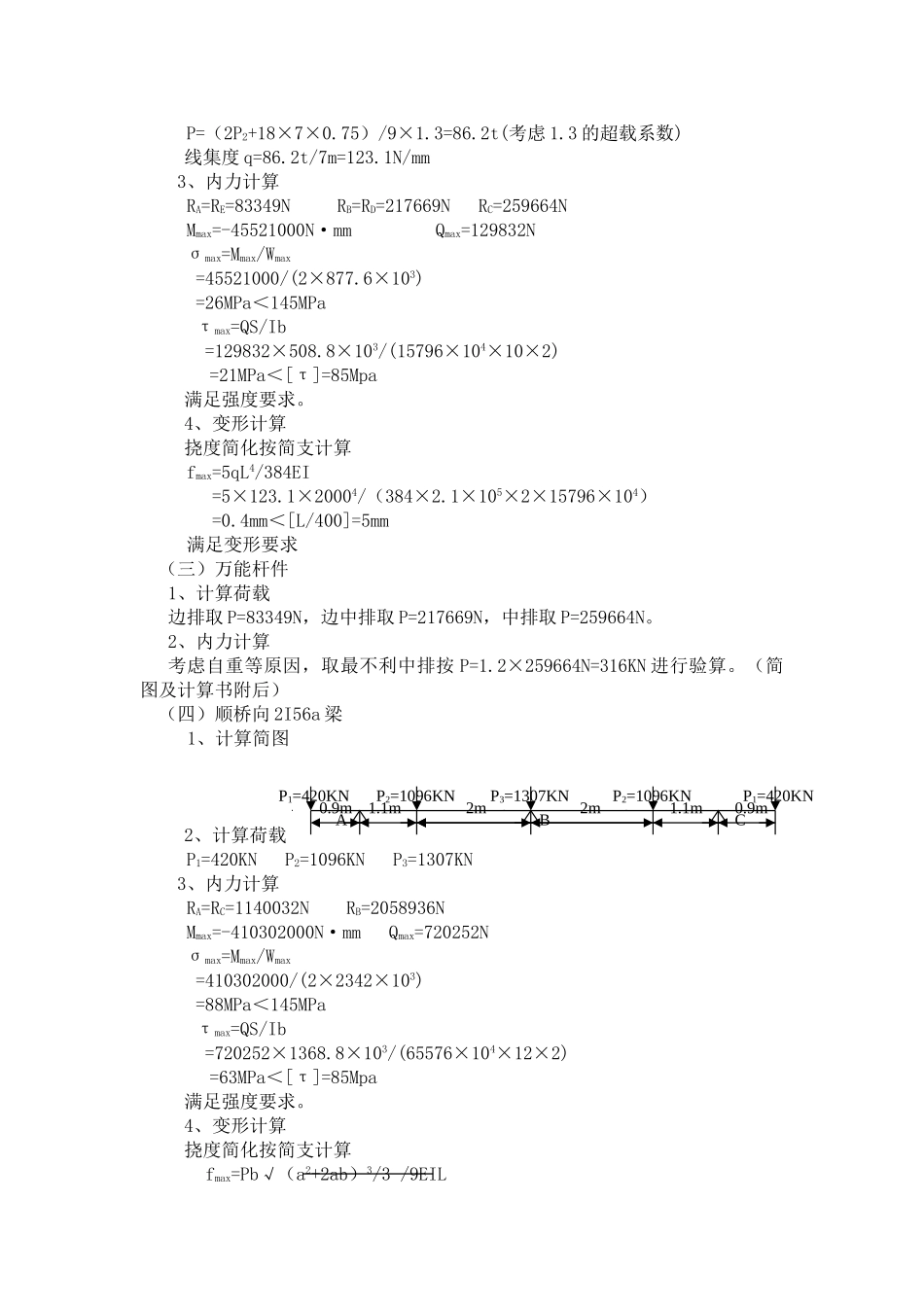

3＃墩支架结构受力计算书下横梁支架结构受力计算一、计算部位选定施工方案决定下横梁分两次浇筑混凝土，第一次浇筑 1.8 米高，待混凝土强度达到要求并张拉后，再浇筑余下 4.2 米高。可按第一次浇筑 1.8 米高对支架钢管桩、万能杆件、2I56a 梁、2I36a 梁及 I25a 梁进行结构内力和变形受力分析。二、结构内力和变形计算（一）下横梁①处顺桥向 2I36a 分配梁 1、计算简图 2、计算荷载施工荷载（含模板、工字钢自重）0.75t/m2下横梁① P1=(9.054×7-0.673×4.1)×2.6=158tP=（P1+4.4×7×0.75）/3×1.3=78.5t(考虑 1.3 的超载系数)线集度 q=78.5t/7m=112.1N/mm3、内力计算RA=RE=75901N RB=RD=198219N RC=236460NMmax=-41454000N·mm Qmax=118230Nσmax=Mmax/Wmax =41454000/(2×877.6×103) =24MPa＜145MPa τmax=QS/Ib =118230×508.8×103/(15796×104×10×2) =19MPa＜[τ]=85Mpa满足强度要求。4、变形计算挠度简化按简支计算fmax=5qL4/384EI =5×112.1×20004/（384×2.1×105×2×15796×104） =0.4mm＜[L/400]=5mm 满足变形要求（二）下横梁②处顺桥向 2I36a 分配梁 1、计算简图 2、计算荷载施工荷载（含模板、工字钢自重）0.75t/m2下横梁② P2=(16.208×7-2.103×4.1-2.025×4.1)×2.6=251tA1.5mB2m2mCDq=112.1N/mmE1.5m0.5m0.5mA1.5mB2m2mCDq=123.1N/mmE1.5m0.5m0.5mP=（2P2+18×7×0.75）/9×1.3=86.2t(考虑 1.3 的超载系数)线集度 q=86.2t/7m=123.1N/mm3、内力计算RA=RE=83349N RB=RD=217669N RC=259664NMmax=-45521000N·mm Qmax=129832Nσmax=Mmax/Wmax =45521000/(2×877.6×103) =26MPa＜145MPa τmax=QS/Ib =129832×508.8×103/(15796×104×10×2) =21MPa＜[τ]=85Mpa满足强度要求。4、变形计算挠度简化按简支计算fmax=5qL4/384EI =5×123.1×20004/（384×2.1×105×2×15796×104） =0.4mm＜[L/400]=5mm 满足变形要求（三）万能杆件1、计算荷载边排取 P=83349N，边中排取 P=217669N，中排取 P=259664N。2、内力计算考虑自重等原因，取最不利中排按 P=1.2×259664N=316KN 进行验算。（简图及计算书附后）（四）顺桥向 2I56a 梁1、计算简图 2、计算荷载P1=420KN P2=1096KN P3=1307KN3、内力计算RA=RC=1140032N RB=2058936NMmax=-410302000N·mm Qmax=720252Nσmax=Mmax/Wmax =410302000/(2×2342×103) =88MPa＜145MPa τmax=QS/Ib =720252×1368.8×103/(65576×10...
