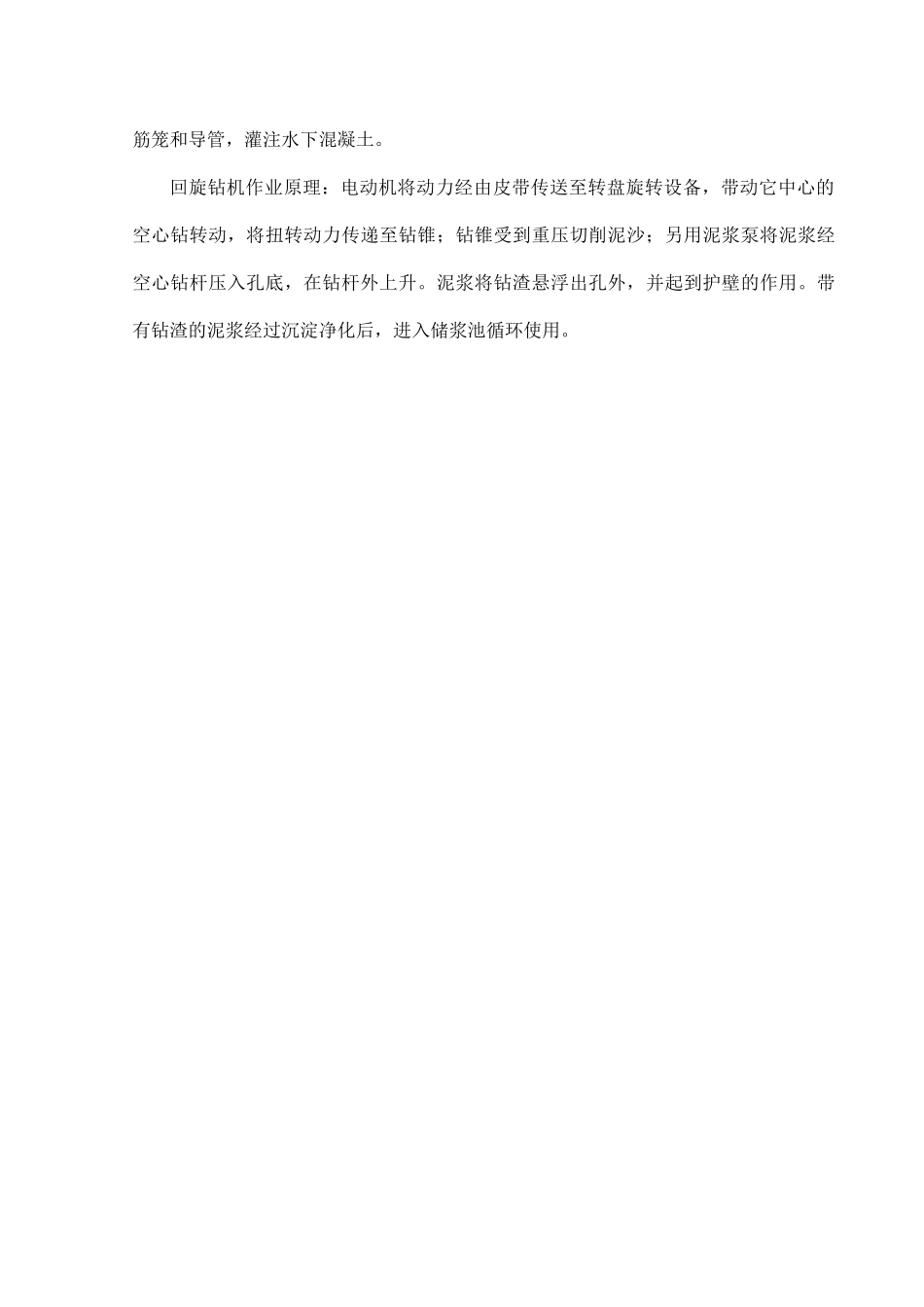

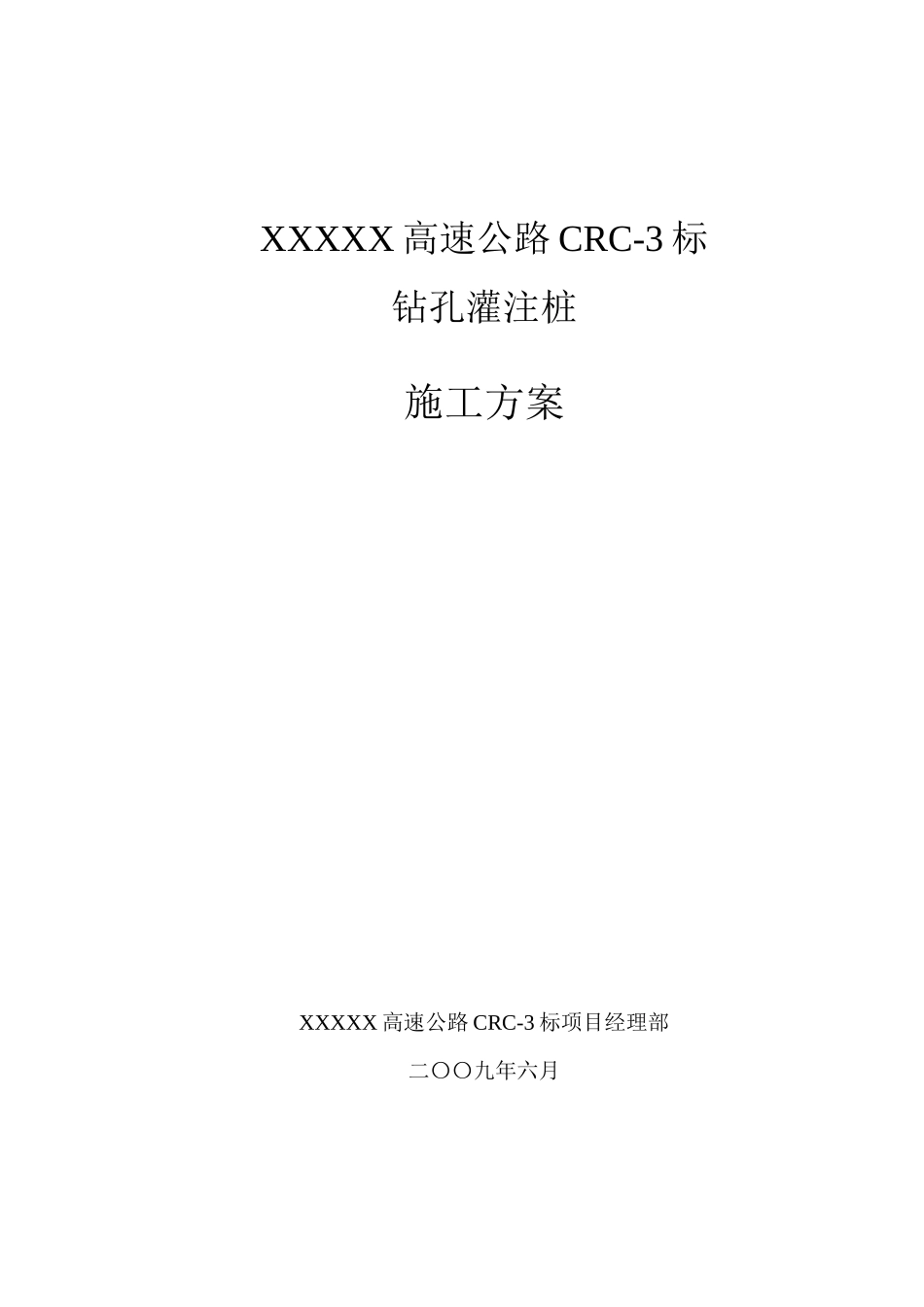

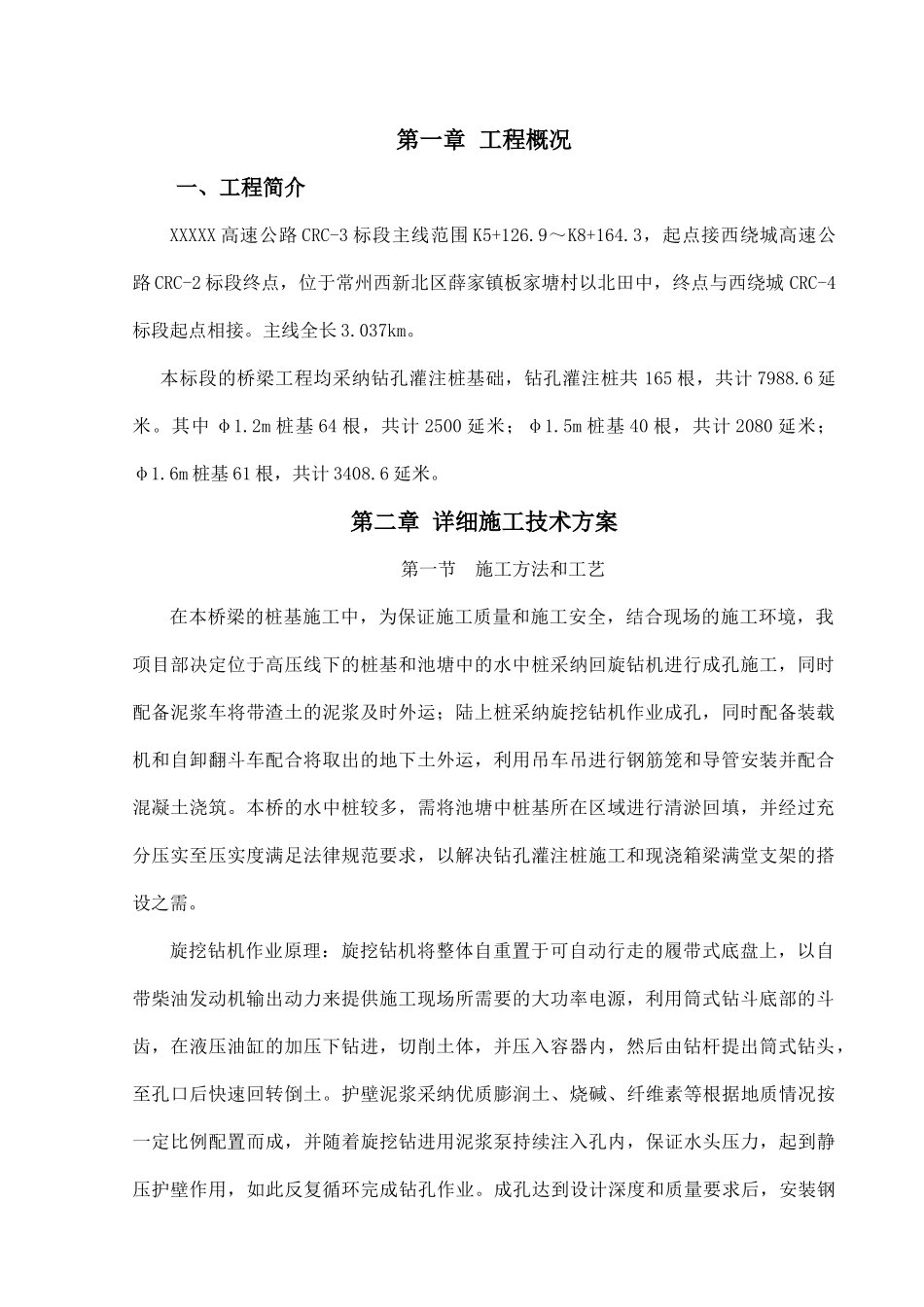

XXXXX 高速公路 CRC-3 标钻孔灌注桩施工方案XXXXX 高速公路 CRC-3 标项目经理部二〇〇九年六月第一章 工程概况一、工程简介XXXXX 高速公路 CRC-3 标段主线范围 K5+126.9～K8+164.3，起点接西绕城高速公路 CRC-2 标段终点，位于常州西新北区薛家镇板家塘村以北田中，终点与西绕城 CRC-4标段起点相接。主线全长 3.037km。本标段的桥梁工程均采纳钻孔灌注桩基础，钻孔灌注桩共 165 根，共计 7988.6 延米。其中 φ1.2m 桩基 64 根，共计 2500 延米；φ1.5m 桩基 40 根，共计 2080 延米；φ1.6m 桩基 61 根，共计 3408.6 延米。第二章 详细施工技术方案第一节 施工方法和工艺在本桥梁的桩基施工中，为保证施工质量和施工安全，结合现场的施工环境，我项目部决定位于高压线下的桩基和池塘中的水中桩采纳回旋钻机进行成孔施工，同时配备泥浆车将带渣土的泥浆及时外运；陆上桩采纳旋挖钻机作业成孔，同时配备装载机和自卸翻斗车配合将取出的地下土外运，利用吊车吊进行钢筋笼和导管安装并配合混凝土浇筑。本桥的水中桩较多，需将池塘中桩基所在区域进行清淤回填，并经过充分压实至压实度满足法律规范要求，以解决钻孔灌注桩施工和现浇箱梁满堂支架的搭设之需。旋挖钻机作业原理：旋挖钻机将整体自重置于可自动行走的履带式底盘上，以自带柴油发动机输出动力来提供施工现场所需要的大功率电源，利用筒式钻斗底部的斗齿，在液压油缸的加压下钻进，切削土体，并压入容器内，然后由钻杆提出筒式钻头，至孔口后快速回转倒土。护壁泥浆采纳优质膨润土、烧碱、纤维素等根据地质情况按一定比例配置而成，并随着旋挖钻进用泥浆泵持续注入孔内，保证水头压力，起到静压护壁作用，如此反复循环完成钻孔作业。成孔达到设计深度和质量要求后，安装钢筋笼和导管，灌注水下混凝土。回旋钻机作业原理：电动机将动力经由皮带传送至转盘旋转设备，带动它中心的空心钻转动，将扭转动力传递至钻锥；钻锥受到重压切削泥沙；另用泥浆泵将泥浆经空心钻杆压入孔底，在钻杆外上升。泥浆将钻渣悬浮出孔外，并起到护壁的作用。带有钻渣的泥浆经过沉淀净化后，进入储浆池循环使用。旋挖钻机施工工艺流程图：旋挖钻机施工钻孔灌注桩工艺流程图桩位放样埋设护筒复核验收制备化学泥浆旋挖钻机就位钻进作业连续向孔内补充泥浆桩孔深度、桩径、垂直度验收钢筋笼安装钢筋笼制作导管安装设置隔水栓试拼装检验导管测定沉渣灌注水下混凝土符合要求清孔超出...
