zls-360型无轴螺旋输送机的技术描述VIP专享

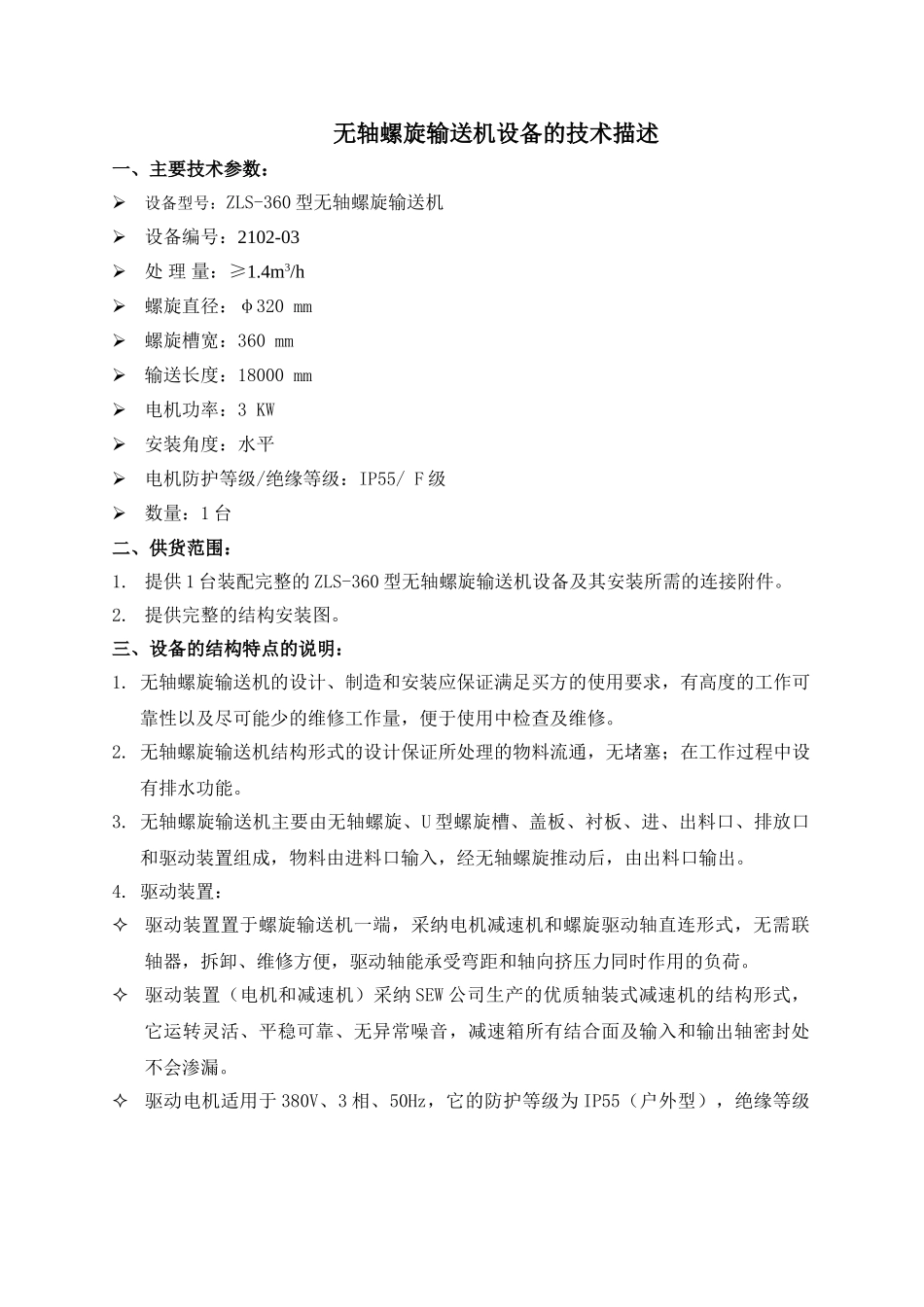

无轴螺旋输送机设备的技术描述一、主要技术参数：设备型号：ZLS-360 型无轴螺旋输送机设备编号：2102-03处 理 量：≥1.4m3/h螺旋直径：φ320 mm螺旋槽宽：360 mm输送长度：18000 mm电机功率：3 KW安装角度：水平电机防护等级/绝缘等级：IP55/ F 级数量：1 台二、供货范围：1. 提供 1 台装配完整的 ZLS-360 型无轴螺旋输送机设备及其安装所需的连接附件。2. 提供完整的结构安装图。三、设备的结构特点的说明： 1. 无轴螺旋输送机的设计、制造和安装应保证满足买方的使用要求，有高度的工作可靠性以及尽可能少的维修工作量，便于使用中检查及维修。2. 无轴螺旋输送机结构形式的设计保证所处理的物料流通，无堵塞；在工作过程中设有排水功能。3. 无轴螺旋输送机主要由无轴螺旋、U 型螺旋槽、盖板、衬板、进、出料口、排放口和驱动装置组成，物料由进料口输入，经无轴螺旋推动后，由出料口输出。4. 驱动装置：驱动装置置于螺旋输送机一端，采纳电机减速机和螺旋驱动轴直连形式，无需联轴器，拆卸、维修方便，驱动轴能承受弯距和轴向挤压力同时作用的负荷。驱动装置（电机和减速机）采纳 SEW 公司生产的优质轴装式减速机的结构形式，它运转灵活、平稳可靠、无异常噪音，减速箱所有结合面及输入和输出轴密封处不会渗漏。驱动电机适用于 380V、3 相、50Hz，它的防护等级为 IP55（户外型），绝缘等级为 F 级。5. 无轴螺旋输送机的螺旋叶片采纳不锈钢材料通过专用模具的浇铸而成，因而具有足够的强度和刚度并且叶片表面光洁、无毛刺，又具有合适的旋转速度，有效保证在输送栅渣的过程中不会发生污物缠绕、堵塞现象，同时在输送量较大的情况下螺旋叶片也不会变形。6. U 型螺旋输送槽内耐磨衬里设置成半圆状，其圆弧设置成与无轴螺旋体半径相吻合以减少过量间隙来提高输送效果；耐磨衬里采纳耐磨性能高的尼龙材料制作，便于安装及更换，使用寿命长。7. U 型螺旋槽采纳不锈钢板卷制而成，除进料口敞开外，其余部份沿螺旋槽加平盖封闭，整个传输过程在一个密封的槽中进行，降低噪声，减少了异味的排出；在 U 型槽的底部设有排放口，并配套排水球阀。8. 无轴螺旋输送机没有高速运转的零件，至使传输螺旋磨损低，设备能耗省、噪音低。9. 无轴螺旋输送机安装方便，只需采纳膨胀螺栓将型钢支撑固定在混凝土基础上即可，它既能间歇运行，也能每日 24 小时连续运行。10. 无轴螺旋输送机在电气设计...
