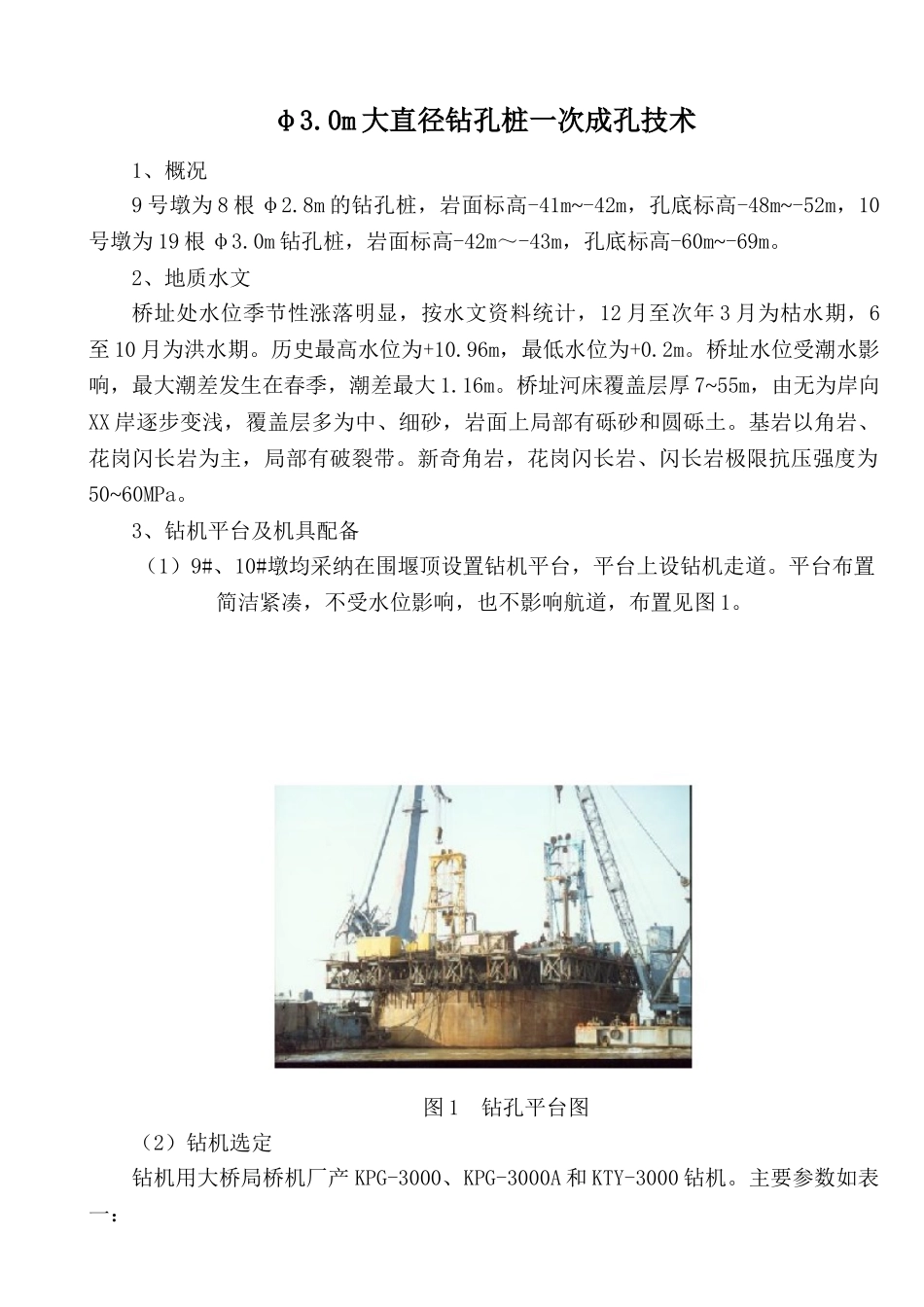

φ3.0m 大直径钻孔桩一次成孔技术1、概况9 号墩为 8 根 φ2.8m 的钻孔桩，岩面标高-41m~-42m，孔底标高-48m~-52m，10号墩为 19 根 φ3.0m 钻孔桩，岩面标高-42m～-43m，孔底标高-60m~-69m。2、地质水文桥址处水位季节性涨落明显，按水文资料统计，12 月至次年 3 月为枯水期，6至 10 月为洪水期。历史最高水位为+10.96m，最低水位为+0.2m。桥址水位受潮水影响，最大潮差发生在春季，潮差最大 1.16m。桥址河床覆盖层厚 7~55m，由无为岸向XX 岸逐步变浅，覆盖层多为中、细砂，岩面上局部有砾砂和圆砾土。基岩以角岩、花岗闪长岩为主，局部有破裂带。新奇角岩，花岗闪长岩、闪长岩极限抗压强度为50~60MPa。3、钻机平台及机具配备（1）9#、10#墩均采纳在围堰顶设置钻机平台，平台上设钻机走道。平台布置简洁紧凑，不受水位影响，也不影响航道，布置见图 1。图 1 钻孔平台图（2）钻机选定钻机用大桥局桥机厂产 KPG-3000、KPG-3000A 和 KTY-3000 钻机。主要参数如表一：表一主 要 项 目单位KPG—3000KTY—3000钻孔直径覆盖层mφ1.0~φ6.0φ1.5~φ6.0岩层mφ1.5~φ3.0φ1.5~φ3.0钻 孔 深 度m130130排 渣 方 式气举反循环气举反循环转 盘 转 速 及相 应 扭 矩r/min0~3.50~7.00~140~80~16KN.m200100/20080~100200100水龙头提升能力KN12001200钻架倾斜角度度0~150~30钻 杆 规 格mm351×25×5000351×25×3000351×25×3000钻 机 总 功 率KW110×2+18110×2+18主机外形尺寸mm7600×4450×138927180×4450×8670主 机 重 量T5550.2 KPG-3000 钻机是目前国内比较先进的钻机，液压系统由瑞典进口，可实现电控或液控恒压自动给进，无级变速，钻杆采纳工字卡连接，大大减轻工人的劳动量，提高工效，并能保证成孔质量。（3）钻头选定钻头选用洛阳矿山机械厂的 φ2.8、φ3.0m 钻头。由于 XX 桥地质为中硬以下的岩石，因此选用洛阳矿山机械厂 12 英寸系列楔齿滚刀，型号 XHB—200，同时也辅以 12 英寸盘形刀和矮齿的球齿滚刀。刀齿为 TM-60碳化钛优质钢，可焊、高强，且有很好的韧性，是比较理想的耐磨材料。（4）辅助机具每台钻机配 500Kn 浮吊 1 台，40m3/min 压风机一台，0.7MPa 风压，或 20m3/min压风机 1 台，1.2MPa 风压。墩上各设 1000KVA 变压柜 1 只。4、钻孔参数的选择及控制要点9#、10#墩钻孔桩都是纯钻基岩，因此用清水气举反循环钻进，钻进原理是利用钻具自重，在滚刀的刀...
