“贝姆”系统金属屋面施工技术

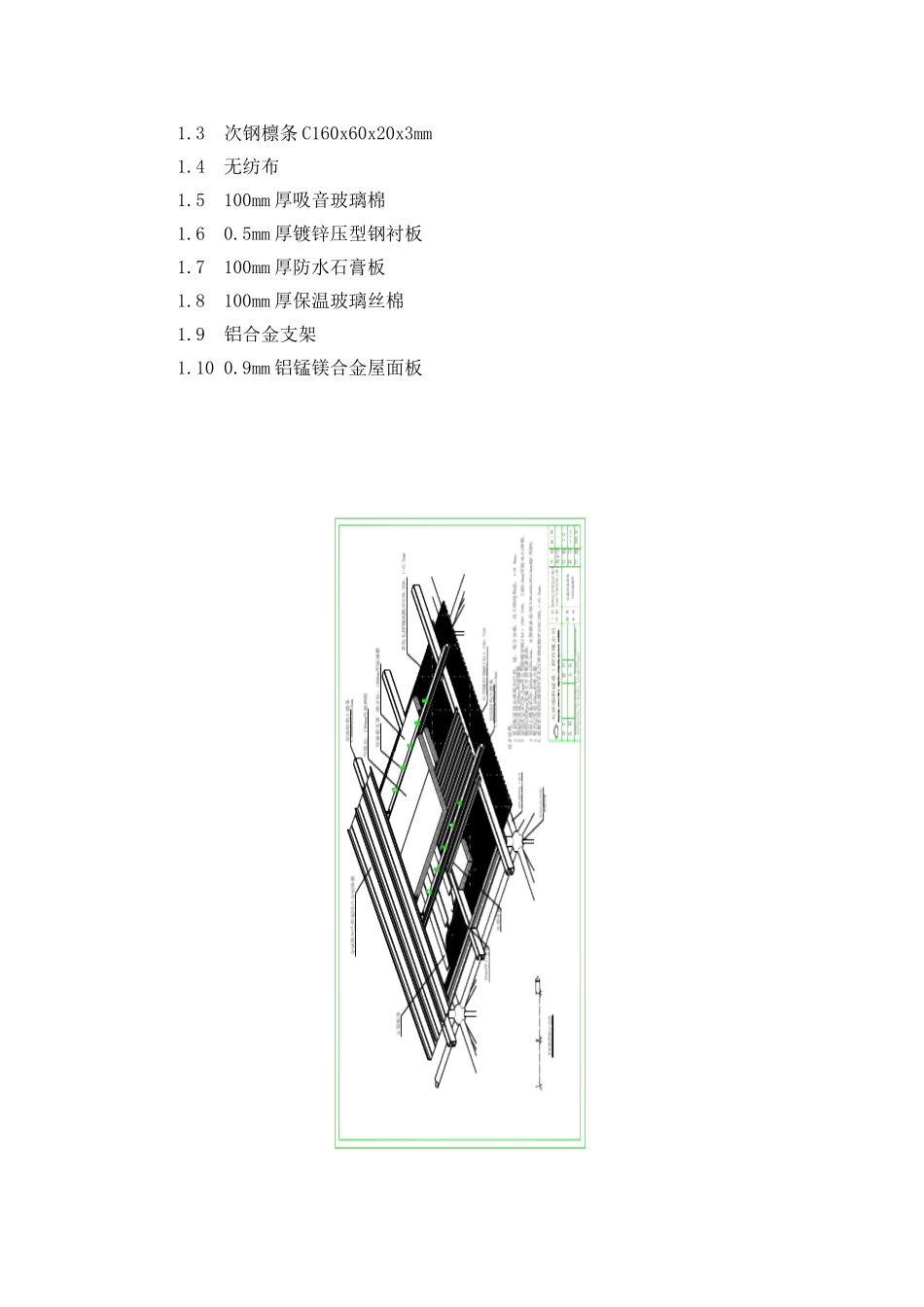

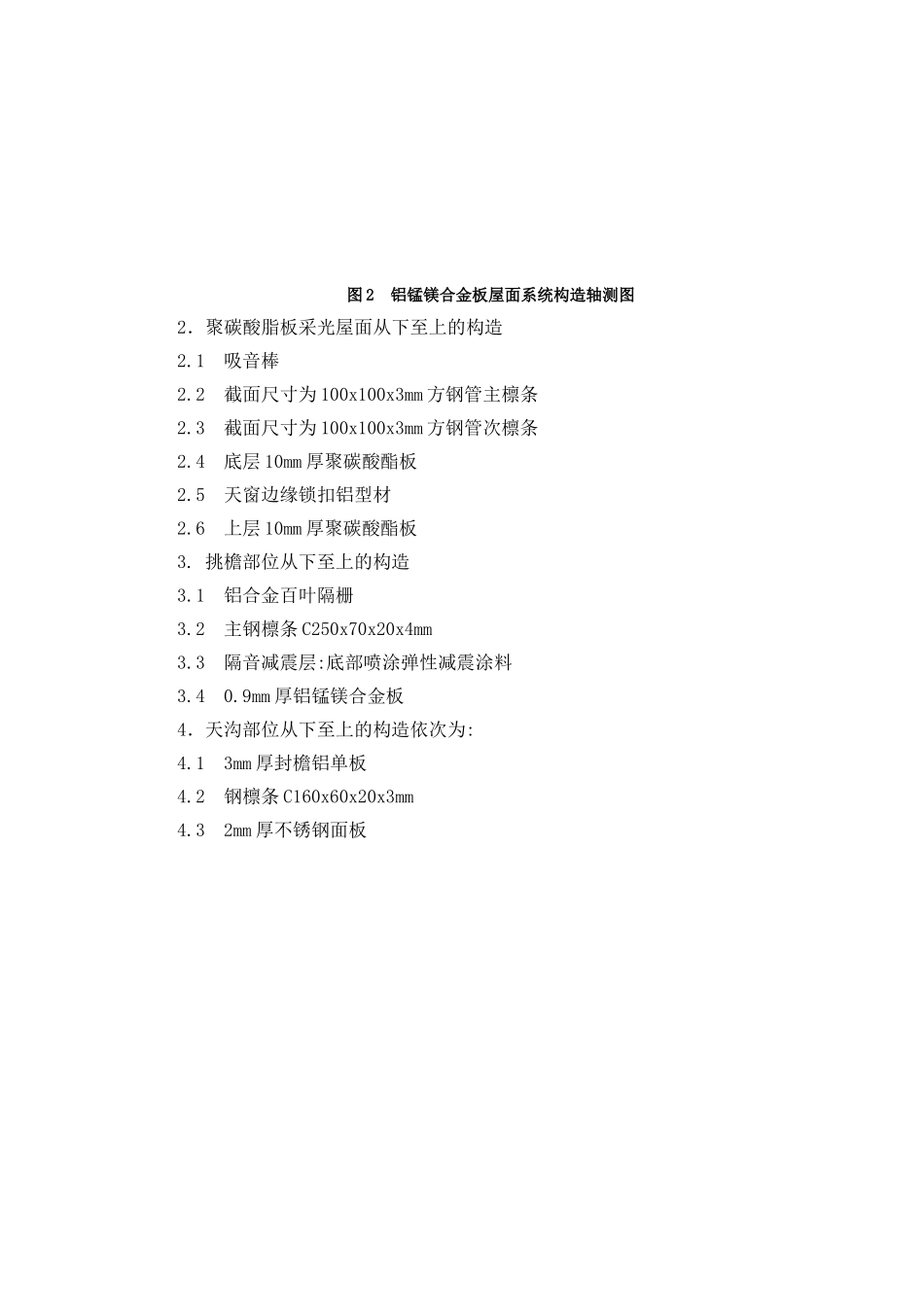

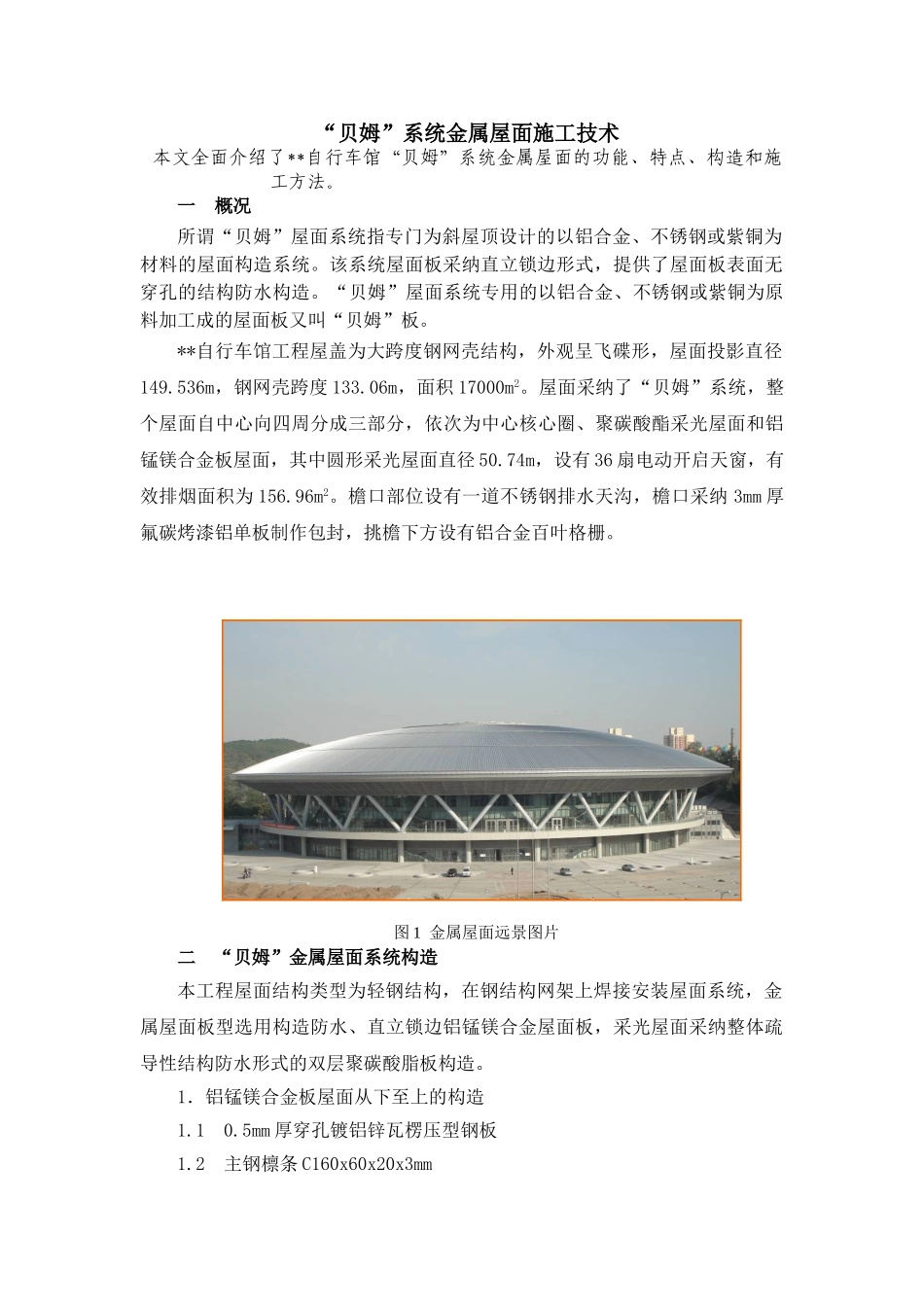

“贝姆”系统金属屋面施工技术本文全面介绍了**自行车馆“贝姆”系统金属屋面的功能、特点、构造和施工方法。一 概况所谓“贝姆”屋面系统指专门为斜屋顶设计的以铝合金、不锈钢或紫铜为材料的屋面构造系统。该系统屋面板采纳直立锁边形式，提供了屋面板表面无穿孔的结构防水构造。“贝姆”屋面系统专用的以铝合金、不锈钢或紫铜为原料加工成的屋面板又叫“贝姆”板。**自行车馆工程屋盖为大跨度钢网壳结构，外观呈飞碟形，屋面投影直径149.536m，钢网壳跨度 133.06m，面积 17000m2。屋面采纳了“贝姆”系统，整个屋面自中心向四周分成三部分，依次为中心核心圈、聚碳酸酯采光屋面和铝锰镁合金板屋面，其中圆形采光屋面直径 50.74m，设有 36 扇电动开启天窗，有效排烟面积为 156.96m2。檐口部位设有一道不锈钢排水天沟，檐口采纳 3mm 厚氟碳烤漆铝单板制作包封，挑檐下方设有铝合金百叶格栅。 图 1 金属屋面远景图片二 “贝姆”金属屋面系统构造本工程屋面结构类型为轻钢结构，在钢结构网架上焊接安装屋面系统，金属屋面板型选用构造防水、直立锁边铝锰镁合金屋面板，采光屋面采纳整体疏导性结构防水形式的双层聚碳酸脂板构造。1．铝锰镁合金板屋面从下至上的构造1.1 0.5mm 厚穿孔镀铝锌瓦楞压型钢板1.2 主钢檩条 C160x60x20x3mm1.3 次钢檩条 C160x60x20x3mm1.4 无纺布1.5 100mm 厚吸音玻璃棉1.6 0.5mm 厚镀锌压型钢衬板1.7 100mm 厚防水石膏板1.8 100mm 厚保温玻璃丝棉1.9 铝合金支架1.10 0.9mm 铝锰镁合金屋面板 图 2 铝锰镁合金板屋面系统构造轴测图2．聚碳酸脂板采光屋面从下至上的构造2.1 吸音棒2.2 截面尺寸为 100x100x3mm 方钢管主檩条2.3 截面尺寸为 100x100x3mm 方钢管次檩条2.4 底层 10mm 厚聚碳酸酯板2.5 天窗边缘锁扣铝型材2.6 上层 10mm 厚聚碳酸酯板3. 挑檐部位从下至上的构造3.1 铝合金百叶隔栅3.2 主钢檩条 C250x70x20x4mm3.3 隔音减震层:底部喷涂弹性减震涂料3.4 0.9mm 厚铝锰镁合金板4．天沟部位从下至上的构造依次为:4.1 3mm 厚封檐铝单板4.2 钢檩条 C160x60x20x3mm4.3 2mm 厚不锈钢面板图 3 外挑檐及天沟构造示意图三 “贝姆”金属屋面的特点本工程“贝姆”金属屋面兼具防水、隔热、保温、吸音和采光等多重功能，屋面构造的底板采纳了穿孔镀铝锌钢底板，反吊安装，把屋面各构造层全部隐蔽起来，起到吊顶装饰和吸音的双重功效；屋面构造的中间层选用了优质的...
