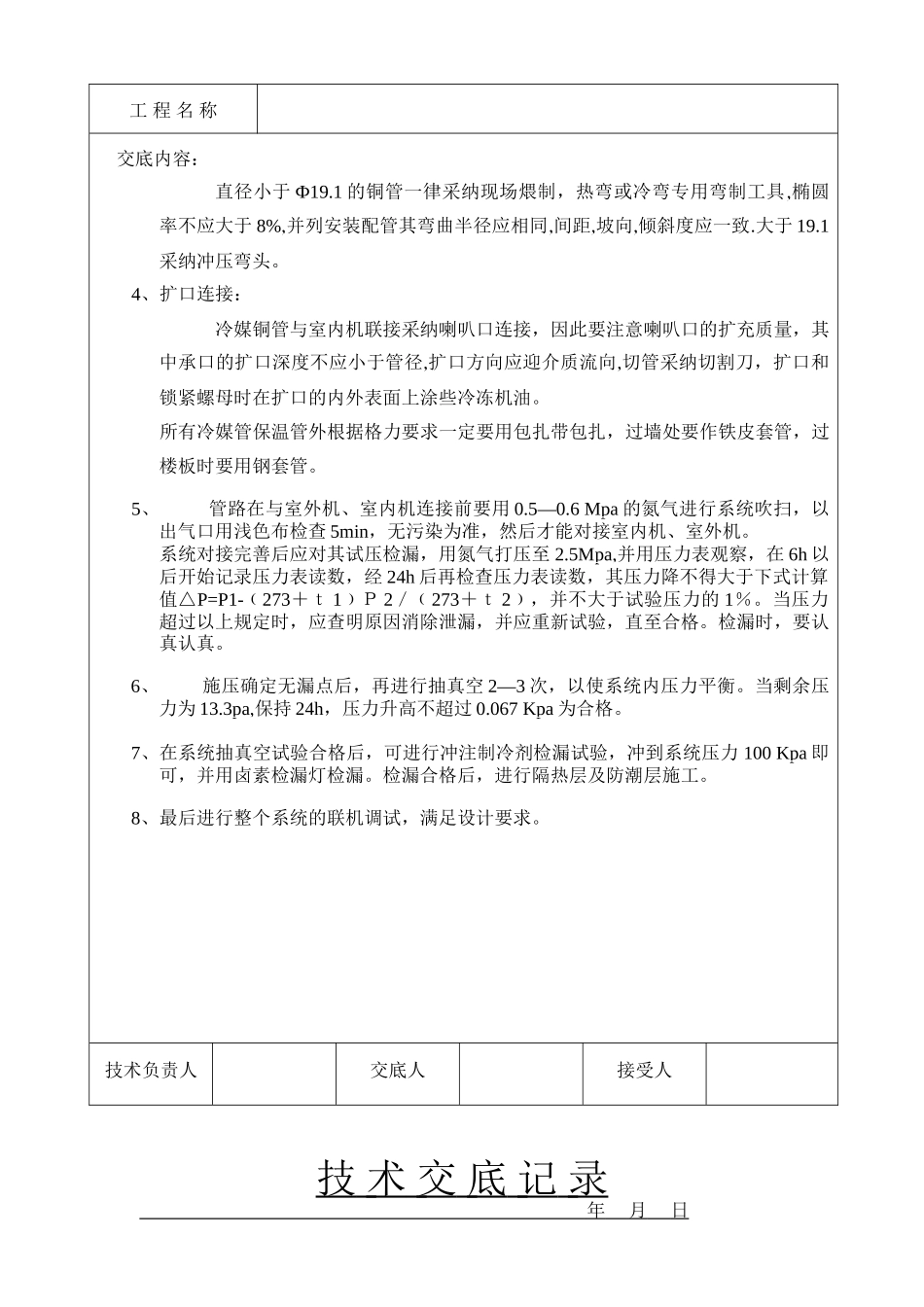

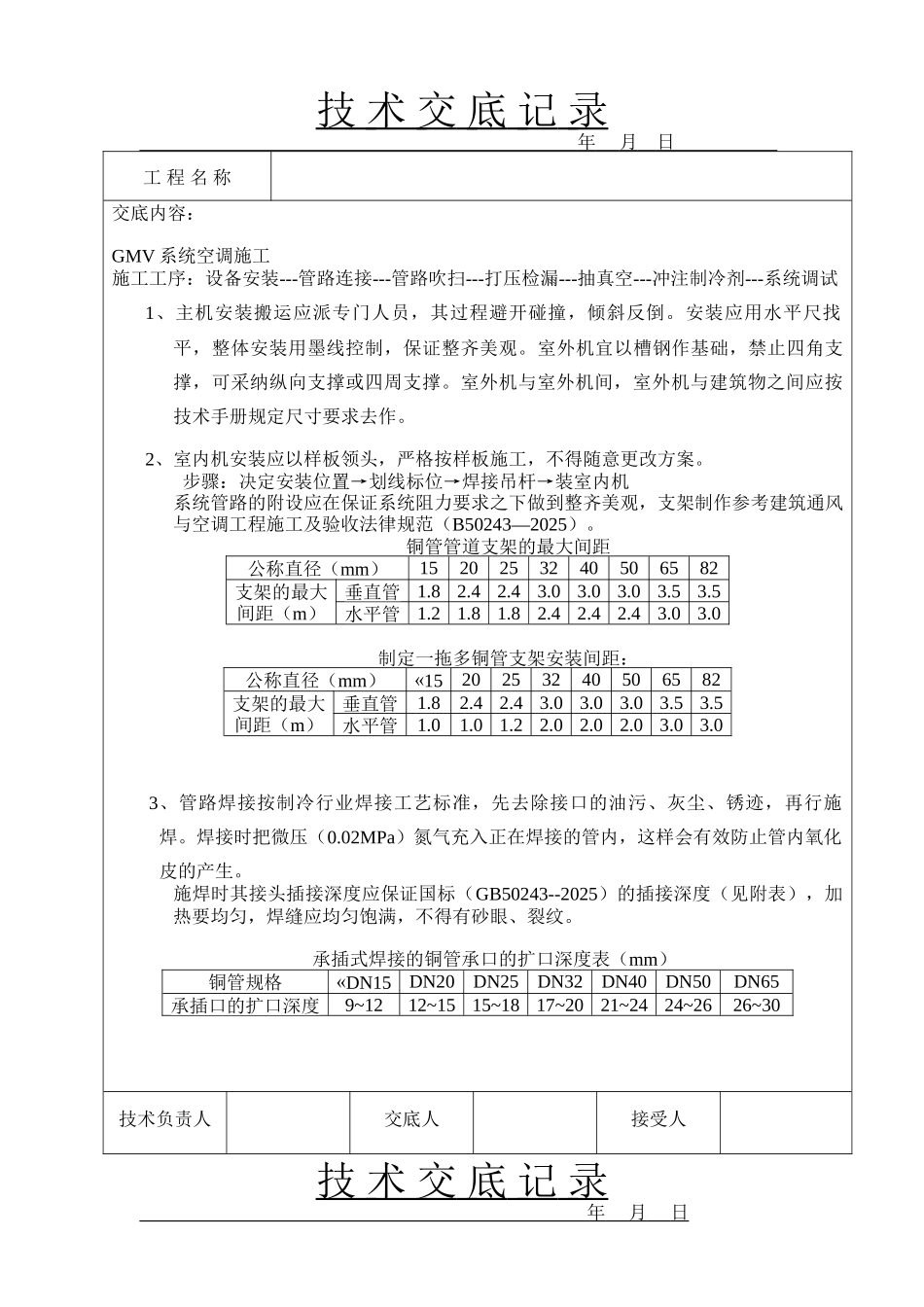

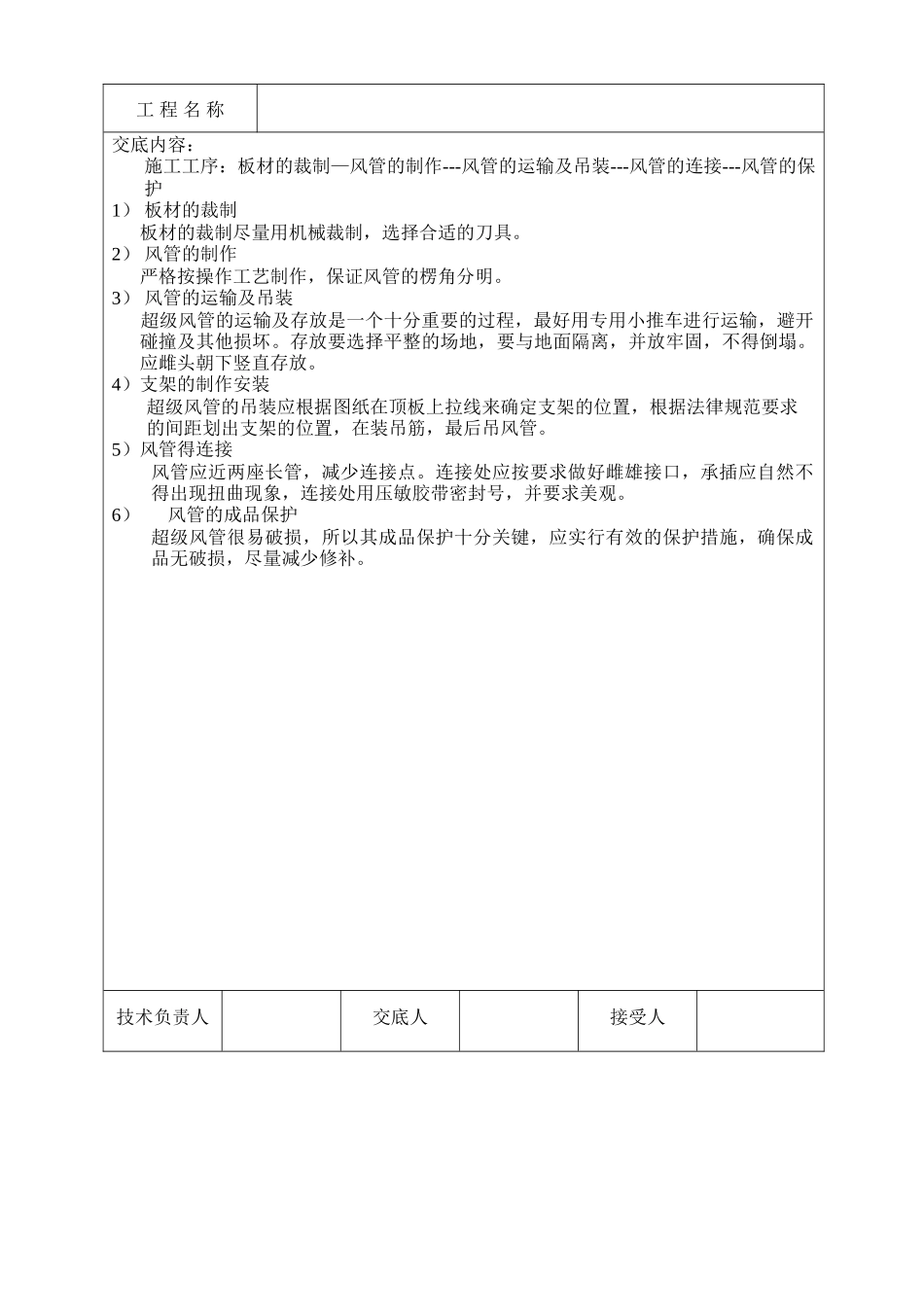

技 术 交 底 记 录 年 月 日 工 程 名 称 交底内容：GMV 系统空调施工 施工工序：设备安装 --- 管路连接 --- 管路吹扫 --- 打压检漏 --- 抽真空 --- 冲注制冷剂 --- 系统调试 1 、主机安装搬运应派专门人员，其过程避开碰撞，倾斜反倒。安装应用水平尺找 平，整体安装用墨线控制，保证整齐美观。室外机宜以槽钢作基础，禁止四角支撑，可采纳纵向支撑或四周支撑。室外机与室外机间，室外机与建筑物之间应按技术手册规定尺寸要求去作。2 、室内机安装应以样板领头，严格按样板施工，不得随意更改方案。 步骤：决定安装位置→划线标位→焊接吊杆→装室内机系统管路的附设应在保证系统阻力要求之下做到整齐美观，支架制作参考建筑通风与空调工程施工及验收法律规范（ B50243 — 2025 ）。 铜管管道支架的最大间距公称直径（ mm ） 1520253240506582支架的最大间距（ m ） 垂直管1.82.42.43.03.03.03.53.5水平管1.21.81.82.42.42.43.03.0制定一拖多铜管支架安装间距：公称直径（ mm ） « 15 20253240506582支架的最大间距（ m ） 垂直管1.82.42.43.03.03.03.53.5水平管1.01.01.22.02.02.03.03.03 、管路焊接按制冷行业焊接工艺标准，先去除接口的油污、灰尘、锈迹，再行施 焊。焊接时把微压（ 0 .02MPa ）氮气充入正在焊接的管内，这样会有效防止管内氧化 皮的产生。 施焊时其接头插接深度应保证国标（ GB50243--2025 ）的插接深度（见附表），加 热要均匀，焊缝应均匀饱满，不得有砂眼、裂纹。承插式焊接的铜管承口的扩口深度表（ mm ） 铜管规格« DN15 DN20DN25DN32DN40DN50DN65承插口的扩口深度9~1212~1515~1817~2021~2424~2626~30技术负责人交底人接受人技 术 交 底 记 录 年 月 日 工 程 名 称 交底内容：直径小于 Ф19.1 的铜管一律采纳现场煨制，热弯或冷弯专用弯制工具 , 椭圆 率不应大于 8%, 并列安装配管其弯曲半径应相同 , 间距 , 坡向 , 倾斜度应一致 . 大于 19.1 采纳冲压弯头。4 、扩口连接： 冷媒铜管与室内机联接采纳喇叭口连接，因此要注意喇叭口的扩充质量，其中承口的扩口深度不应小于管径 , 扩口方向应迎介质流向 , 切管采纳切割刀，扩口和 锁紧螺母时在扩口的内外表面上涂些冷冻机油。所有冷媒管保温管外根据格力要求一定要用包扎带包扎，过墙处要作铁皮套管，过楼板时要用钢套管。5 、 管路在与室外机、室内机连接...
