七里汤锦城一期左B2审查回复

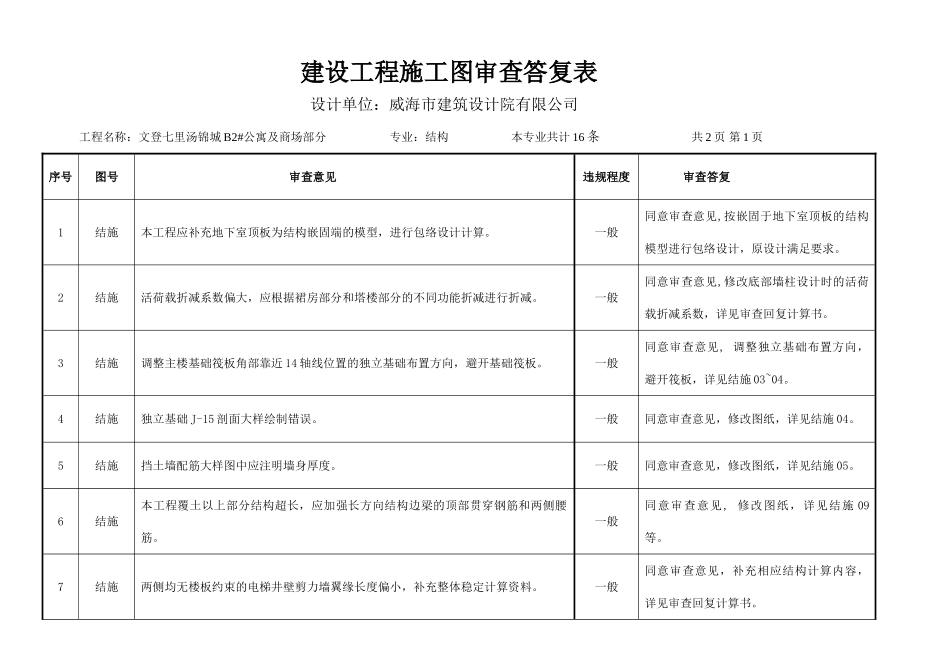

建设工程施工图审查答复表设计单位：威海市建筑设计院有限公司工程名称：文登七里汤锦城 B2#公寓及商场部分 专业：结构 本专业共计 16 条 共 2 页 第 1 页序号图号审查意见违规程度 审查答复1结施本工程应补充地下室顶板为结构嵌固端的模型，进行包络设计计算。一般同意审查意见,按嵌固于地下室顶板的结构模型进行包络设计，原设计满足要求。2结施活荷载折减系数偏大，应根据裙房部分和塔楼部分的不同功能折减进行折减。一般同意审查意见,修改底部墙柱设计时的活荷载折减系数，详见审查回复计算书。3结施调整主楼基础筏板角部靠近 14 轴线位置的独立基础布置方向，避开基础筏板。一般同意审查意见, 调整独立基础布置方向，避开筏板，详见结施 03~04。4结施独立基础 J-15 剖面大样绘制错误。一般同意审查意见，修改图纸，详见结施 04。5结施挡土墙配筋大样图中应注明墙身厚度。一般同意审查意见，修改图纸，详见结施 05。6结施本工程覆土以上部分结构超长，应加强长方向结构边梁的顶部贯穿钢筋和两侧腰筋。一般同意审查意见, 修改图纸，详见结施 09等。7结施两侧均无楼板约束的电梯井壁剪力墙翼缘长度偏小，补充整体稳定计算资料。一般同意审查意见，补充相应结构计算内容，详见审查回复计算书。8结施剪力墙两侧楼板均开洞的墙肢高度应按应按实际考虑，补充 2-3 轴、2-9 轴两侧无楼板约束的剪力墙平面外稳定计算资料。一般同意审查意见,补充相应结构计算内容，详见审查回复计算书。项目负责人： 审定： 审核： 设计人： 答复时间：2025.3.25 注册师章：此修改图纸与答复意见完全相符 建设工程施工图审查答复表设计单位：威海市建筑设计院有限公司工程名称：文登七里汤锦城 B2#公寓及商场部分 专业：结构 本专业共计 16 条 共 2 页 第 2 页序号图号审查意见违规程度 审查答复9结施结施 39 体型收进部位楼板加强范围不应仅限于裙房位置。一般同意审查意见,体型收进处主楼范围楼板按120 厚考虑并拉通钢筋。10结施公寓部分基础筏板在墙体洞口位置建议适当加强配筋构造。一般同意审查意见, 筏板在主要轴线墙体洞口下增设构造暗梁，详见结施 05。11结施补充设备洞口基础部分做法，洞口结构盖板不应由甲方自理。一般同意审查意见，补充设备沉井相关结构部位做法，详见结施 28。12结施公寓结构底部连梁如 LL3、LL4 等主受力构件，高度大于 1.5 时应补充连梁配筋构造大样，上下钢筋应分布于 0.2 倍梁...
