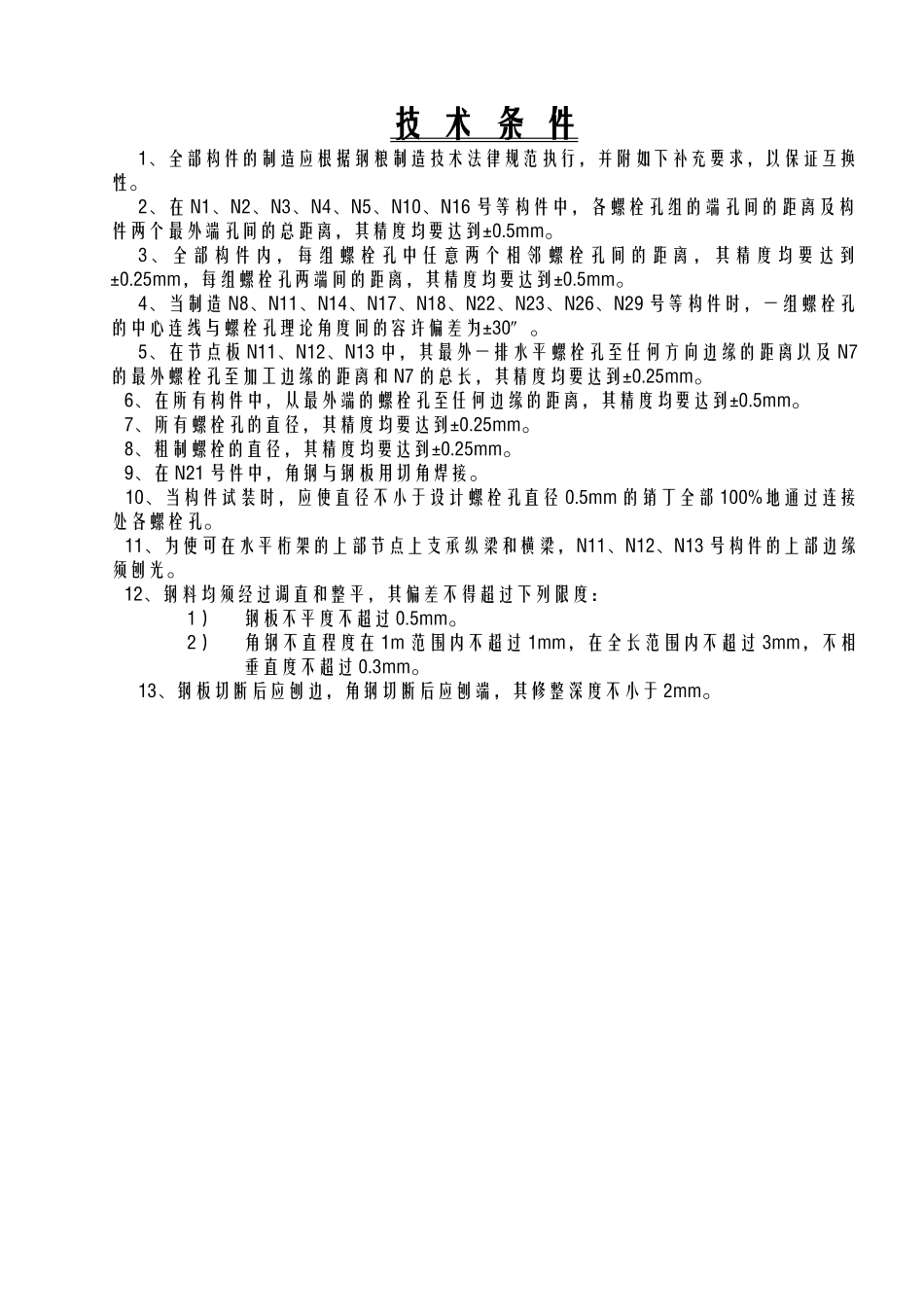

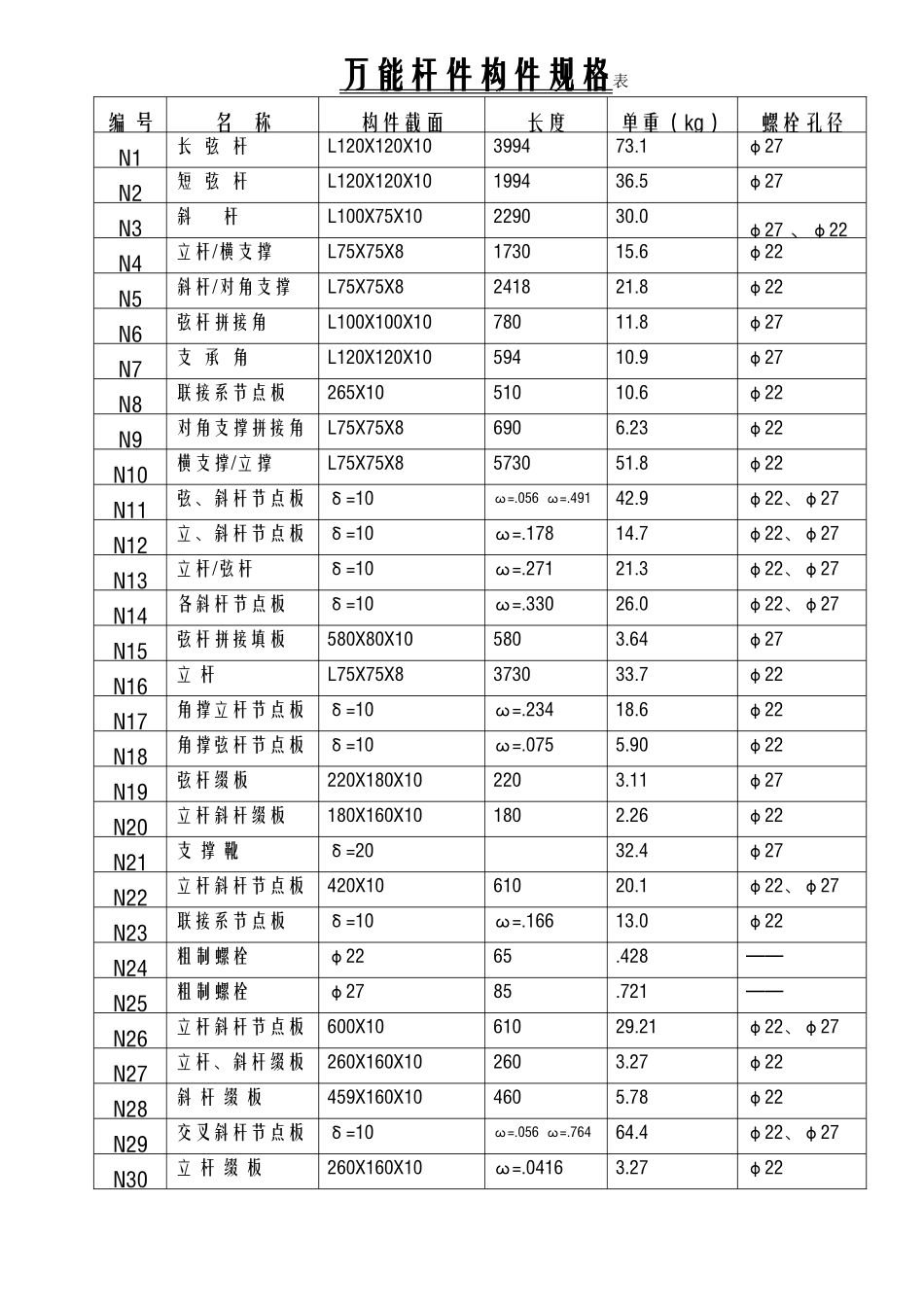

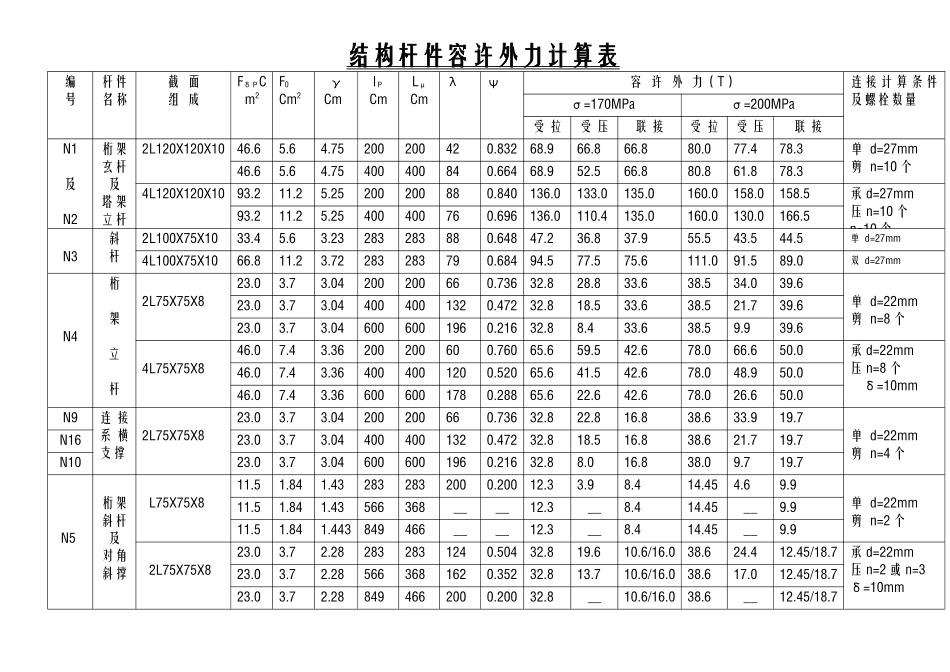

技 术 条 件1、全部构件的制造应根据钢粮制造技术法律规范执行，并附如下补充要求，以保证互换性。2、在 N1、N2、N3、N4、N5、N10、N16 号等构件中，各螺栓孔组的端孔间的距离及构件两个最外端孔间的总距离，其精度均要达到±0.5mm。3、全部构件内，每组螺栓孔中任意两个相邻螺栓孔间的距离，其精度均要达到±0.25mm，每组螺栓孔两端间的距离，其精度均要达到±0.5mm。4、当制造 N8、N11、N14、N17、N18、N22、N23、N26、N29 号等构件时，一组螺栓孔的中心连线与螺栓孔理论角度间的容许偏差为±30″。5、在节点板 N11、N12、N13 中，其最外一排水平螺栓孔至任何方向边缘的距离以及 N7的最外螺栓孔至加工边缘的距离和 N7 的总长，其精度均要达到±0.25mm。 6、在所有构件中，从最外端的螺栓孔至任何边缘的距离，其精度均要达到±0.5mm。 7、所有螺栓孔的直径，其精度均要达到±0.25mm。 8、粗制螺栓的直径，其精度均要达到±0.25mm。 9、在 N21 号件中，角钢与钢板用切角焊接。 10、当构件试装时，应使直径不小于设计螺栓孔直径 0.5mm 的销丁全部 100%地通过连接处各螺栓孔。 11、为使可在水平桁架的上部节点上支承纵梁和横梁，N11、N12、N13 号构件的上部边缘须刨光。 12、钢料均须经过调直和整平，其偏差不得超过下列限度：1）钢板不平度不超过 0.5mm。2）角钢不直程度在 1m 范围内不超过 1mm，在全长范围内不超过 3mm，不相垂直度不超过 0.3mm。13、钢板切断后应刨边，角钢切断后应刨端，其修整深度不小于 2mm。结构杆件容许外力计算表编号杆件名称截 面组 成FδΡCm2F0Cm2γ CmlΡCmLμCmλψ容 许 外 力（T）连接计算条件及螺栓数量σ=170MPaσ=200MPa受 拉受 压联 接受 拉受 压联 接N1及N2桁架玄杆 及塔架 立杆2L120X120X1046.65.64.75200200420.83268.966.866.880.077.478.3单 d=27mm剪 n=10 个46.65.64.75400400840.66468.952.566.880.861.878.34L120X120X1093.211.25.25200200880.840136.0133.0135.0160.0158.0158.5承 d=27mm压 n=10 个n=10 个93.211.25.25400400760.696136.0110.4135.0160.0130.0166.5N3斜杆2L100X75X1033.45.63.23283283880.64847.236.837.955.543.544.5单 d=27mm剪 n=6 个4L100X75X1066.811.23.72283283790.68494.577.575.6111.091.589.0双 d=27mm剪 n=6 个N4桁架立杆2L75X75X823.03.73.04200200660.73632.828.833.638.534.039.6单 d=22mm剪 n=8 个23.0...
