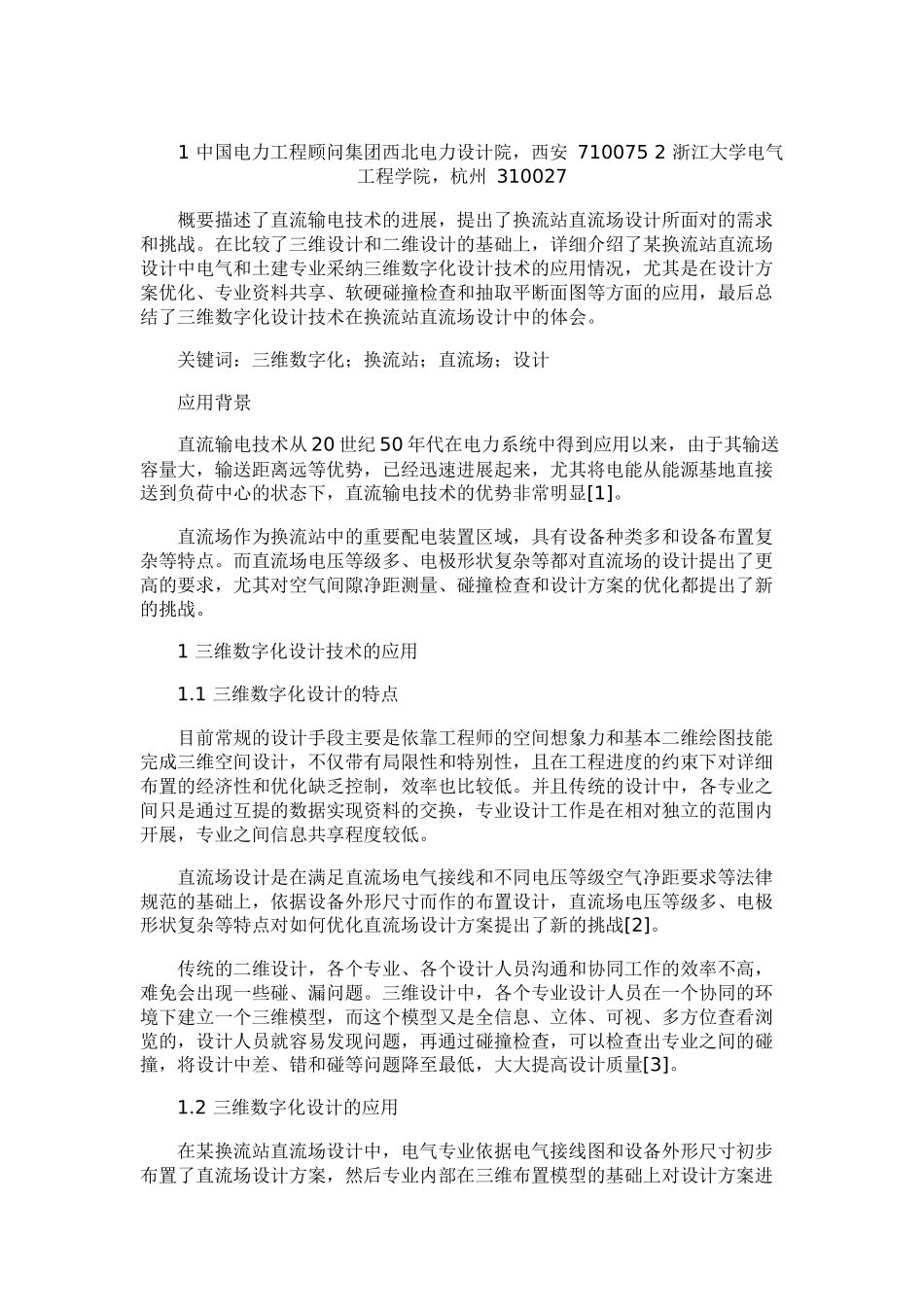

1 中国电力工程顾问集团西北电力设计院，西安 710075 2 浙江大学电气工程学院，杭州 310027概要描述了直流输电技术的进展，提出了换流站直流场设计所面对的需求和挑战。在比较了三维设计和二维设计的基础上，详细介绍了某换流站直流场设计中电气和土建专业采纳三维数字化设计技术的应用情况，尤其是在设计方案优化、专业资料共享、软硬碰撞检查和抽取平断面图等方面的应用，最后总结了三维数字化设计技术在换流站直流场设计中的体会。关键词：三维数字化；换流站；直流场；设计应用背景直流输电技术从 20 世纪 50 年代在电力系统中得到应用以来，由于其输送容量大，输送距离远等优势，已经迅速进展起来，尤其将电能从能源基地直接送到负荷中心的状态下，直流输电技术的优势非常明显[1]。直流场作为换流站中的重要配电装置区域，具有设备种类多和设备布置复杂等特点。而直流场电压等级多、电极形状复杂等都对直流场的设计提出了更高的要求，尤其对空气间隙净距测量、碰撞检查和设计方案的优化都提出了新的挑战。1 三维数字化设计技术的应用1.1 三维数字化设计的特点目前常规的设计手段主要是依靠工程师的空间想象力和基本二维绘图技能完成三维空间设计，不仅带有局限性和特别性，且在工程进度的约束下对详细布置的经济性和优化缺乏控制，效率也比较低。并且传统的设计中，各专业之间只是通过互提的数据实现资料的交换，专业设计工作是在相对独立的范围内开展，专业之间信息共享程度较低。直流场设计是在满足直流场电气接线和不同电压等级空气净距要求等法律规范的基础上，依据设备外形尺寸而作的布置设计，直流场电压等级多、电极形状复杂等特点对如何优化直流场设计方案提出了新的挑战[2]。传统的二维设计，各个专业、各个设计人员沟通和协同工作的效率不高，难免会出现一些碰、漏问题。三维设计中，各个专业设计人员在一个协同的环境下建立一个三维模型，而这个模型又是全信息、立体、可视、多方位查看浏览的，设计人员就容易发现问题，再通过碰撞检查，可以检查出专业之间的碰撞，将设计中差、错和碰等问题降至最低，大大提高设计质量[3]。1.2 三维数字化设计的应用在某换流站直流场设计中，电气专业依据电气接线图和设备外形尺寸初步布置了直流场设计方案，然后专业内部在三维布置模型的基础上对设计方案进行了评审。在优化了初步设计方案后，电气专业向结构和总图专业提交了设计资料，保证了相关设计工作的顺利开展。结构设计将电...
