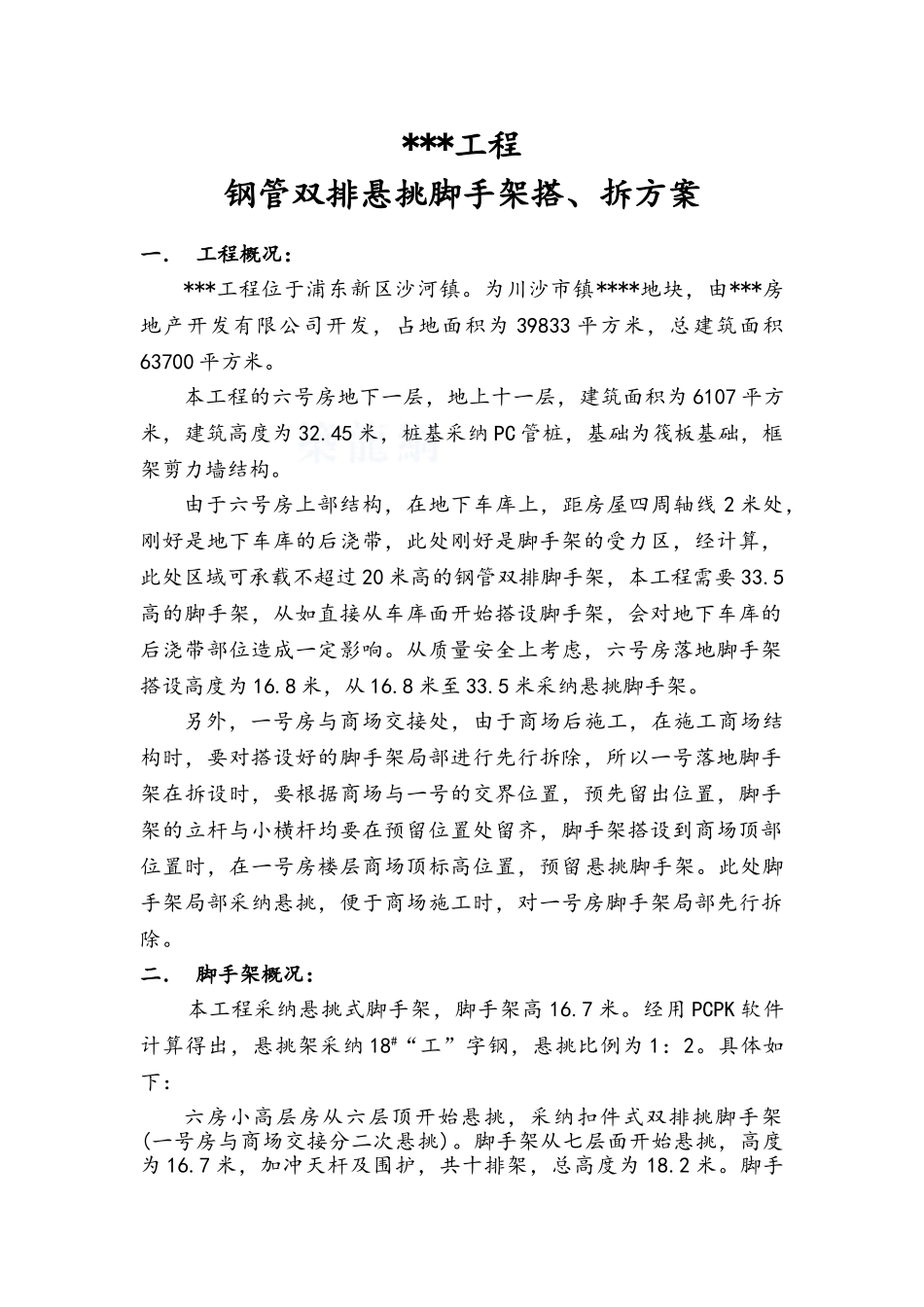

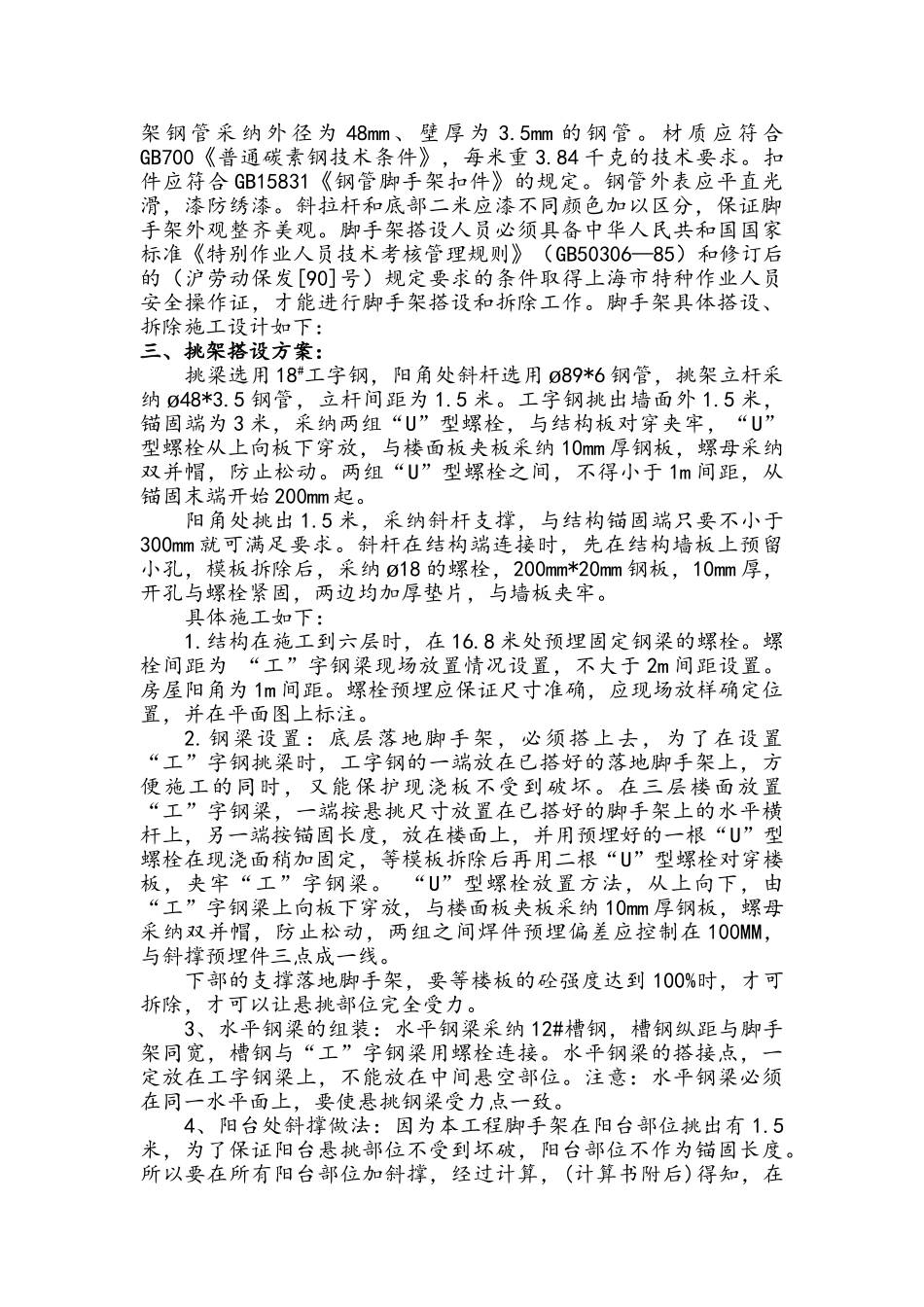

***工程钢管双排悬挑脚手架搭、拆方案一． 工程概况：***工程位于浦东新区沙河镇。为川沙市镇****地块，由***房地产开发有限公司开发，占地面积为 39833 平方米，总建筑面积63700 平方米。本工程的六号房地下一层，地上十一层，建筑面积为 6107 平方米，建筑高度为 32.45 米，桩基采纳 PC 管桩，基础为筏板基础，框架剪力墙结构。由于六号房上部结构，在地下车库上，距房屋四周轴线 2 米处，刚好是地下车库的后浇带，此处刚好是脚手架的受力区，经计算，此处区域可承载不超过 20 米高的钢管双排脚手架，本工程需要 33.5高的脚手架，从如直接从车库面开始搭设脚手架，会对地下车库的后浇带部位造成一定影响。从质量安全上考虑，六号房落地脚手架搭设高度为 16.8 米，从 16.8 米至 33.5 米采纳悬挑脚手架。另外，一号房与商场交接处，由于商场后施工，在施工商场结构时，要对搭设好的脚手架局部进行先行拆除，所以一号落地脚手架在拆设时，要根据商场与一号的交界位置，预先留出位置，脚手架的立杆与小横杆均要在预留位置处留齐，脚手架搭设到商场顶部位置时，在一号房楼层商场顶标高位置，预留悬挑脚手架。此处脚手架局部采纳悬挑，便于商场施工时，对一号房脚手架局部先行拆除。二． 脚手架概况： 本工程采纳悬挑式脚手架，脚手架高 16.7 米。经用 PCPK 软件计算得出，悬挑架采纳 18#“工”字钢，悬挑比例为 1：2。具体如下：六房小高层房从六层顶开始悬挑，采纳扣件式双排挑脚手架 (一号房与商场交接分二次悬挑)。脚手架从七层面开始悬挑，高度为 16.7 米，加冲天杆及围护，共十排架，总高度为 18.2 米。脚手架 钢 管 采 纳 外 径 为 48mm 、 壁 厚 为 3.5mm 的 钢 管 。 材 质 应 符 合GB700《普通碳素钢技术条件》，每米重 3.84 千克的技术要求。扣件应符合 GB15831《钢管脚手架扣件》的规定。钢管外表应平直光滑，漆防绣漆。斜拉杆和底部二米应漆不同颜色加以区分，保证脚手架外观整齐美观。脚手架搭设人员必须具备中华人民共和国国家标准《特别作业人员技术考核管理规则》（GB50306—85）和修订后的（沪劳动保发[90]号）规定要求的条件取得上海市特种作业人员安全操作证，才能进行脚手架搭设和拆除工作。脚手架具体搭设、拆除施工设计如下：三、挑架搭设方案：挑梁选用 18#工字钢，阳角处斜杆选用 ø89*6 钢管，挑架立杆采纳 ø48*3.5 钢管，立杆间距为 1.5 米。工字钢挑...
