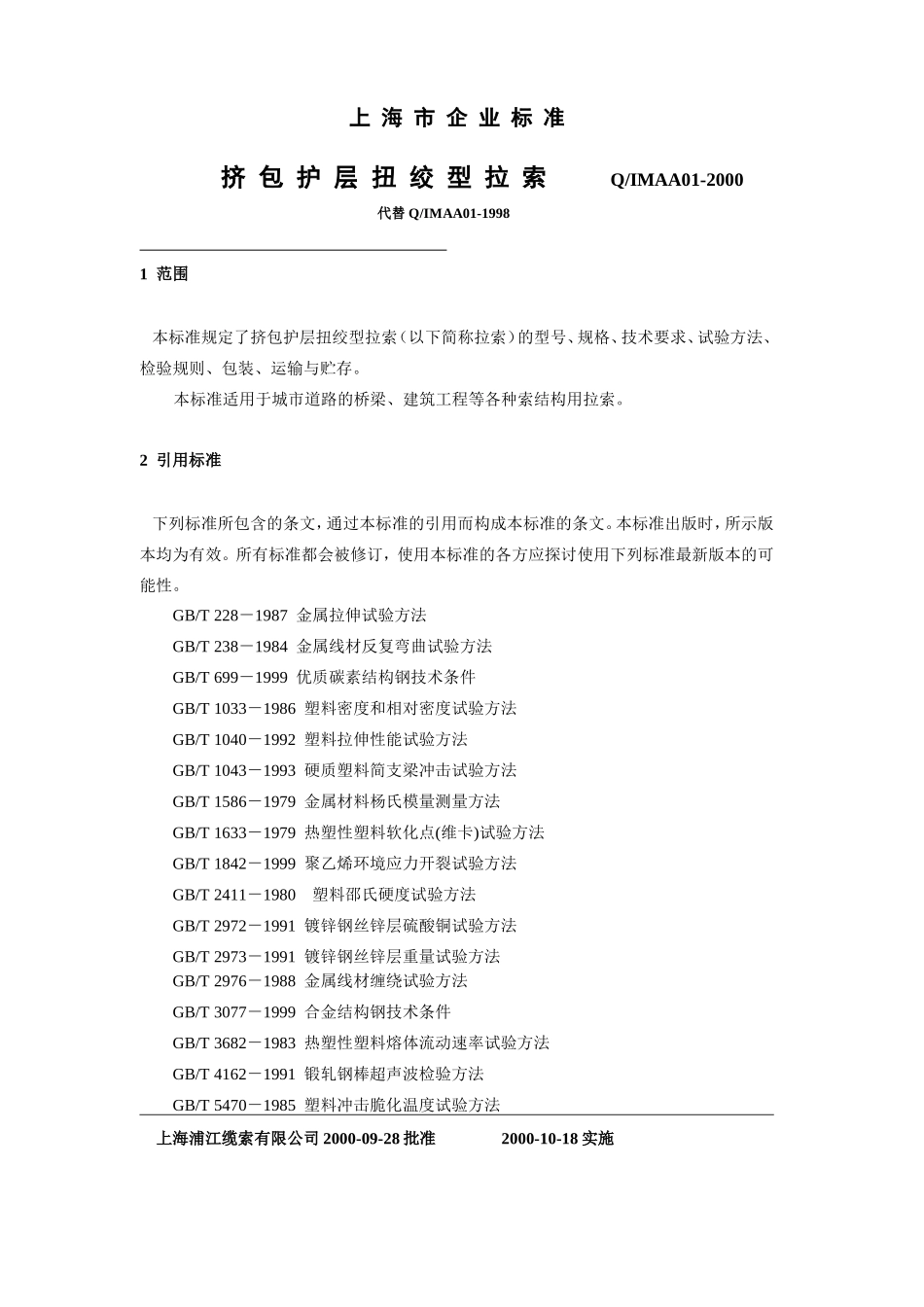

上 海 市 企 业 标 准 挤 包 护 层 扭 绞 型 拉 索 Q/IMAA01-2000 代替 Q/IMAA01-1998 1 范围 本标准规定了挤包护层扭绞型拉索（以下简称拉索）的型号、规格、技术要求、试验方法、检验规则、包装、运输与贮存。本标准适用于城市道路的桥梁、建筑工程等各种索结构用拉索。2 引用标准 下列标准所包含的条文，通过本标准的引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 228－1987 金属拉伸试验方法GB/T 238－1984 金属线材反复弯曲试验方法GB/T 699－1999 优质碳素结构钢技术条件GB/T 1033－1986 塑料密度和相对密度试验方法GB/T 1040－1992 塑料拉伸性能试验方法GB/T 1043－1993 硬质塑料简支梁冲击试验方法GB/T 1586－1979 金属材料杨氏模量测量方法GB/T 1633－1979 热塑性塑料软化点(维卡)试验方法GB/T 1842－1999 聚乙烯环境应力开裂试验方法GB/T 2411－1980 塑料邵氏硬度试验方法GB/T 2972－1991 镀锌钢丝锌层硫酸铜试验方法GB/T 2973－1991 镀锌钢丝锌层重量试验方法GB/T 2976－1988 金属线材缠绕试验方法GB/T 3077－1999 合金结构钢技术条件GB/T 3682－1983 热塑性塑料熔体流动速率试验方法GB/T 4162－1991 锻轧钢棒超声波检验方法GB/T 5470－1985 塑料冲击脆化温度试验方法 上海浦江缆索有限公司 2000-09-28 批准 2000-10-18 实施GB/T 7141－1992 塑料热空气暴露试验方法GB/T 12359－1990 梯形螺纹极限尺寸GB/T 17101－1997 桥梁缆索用热镀锌钢丝JB 3965－1985 钢制压力容器磁粉探伤YB/T 036.7－1992 锻件通用技术条件3术语3.1 索体：由若干根高强度钢丝并拢经大节距扭绞，绕包且在其外挤包单护层或双护层而形成。3.2 冷铸锚具：运用冷铸工艺将其与拉索固接并能传递载荷的部件。3.3 拉索：索体两端固接了冷铸锚具的构件产品。4 分类、代号与标记4.1 分类4.1.1 拉索中钢丝直径可分为 7mm 和 5mm 二种。4.1.2按护层可分为黑色 PE(高密度聚乙烯）单护层和内为黑色 PE、外为彩色 PE 双护层二种。4.1.3拉索按耐疲劳等级分为Ⅰ级(应力幅为 200MPa)和Ⅱ级(应力幅为 250MPa)。4.2代号4.2.1SNS－挤包护层大节距扭绞型拉索4.2.2D － 单护层 S － 双护层4.2.3Ⅰ － Ⅰ级耐疲劳拉索 Ⅱ － Ⅱ级耐疲劳拉索4.2.4LM－冷铸锚具4.3 标记 / － － × －...
