上海某炼钢工程氧副枪设备安装施工方案

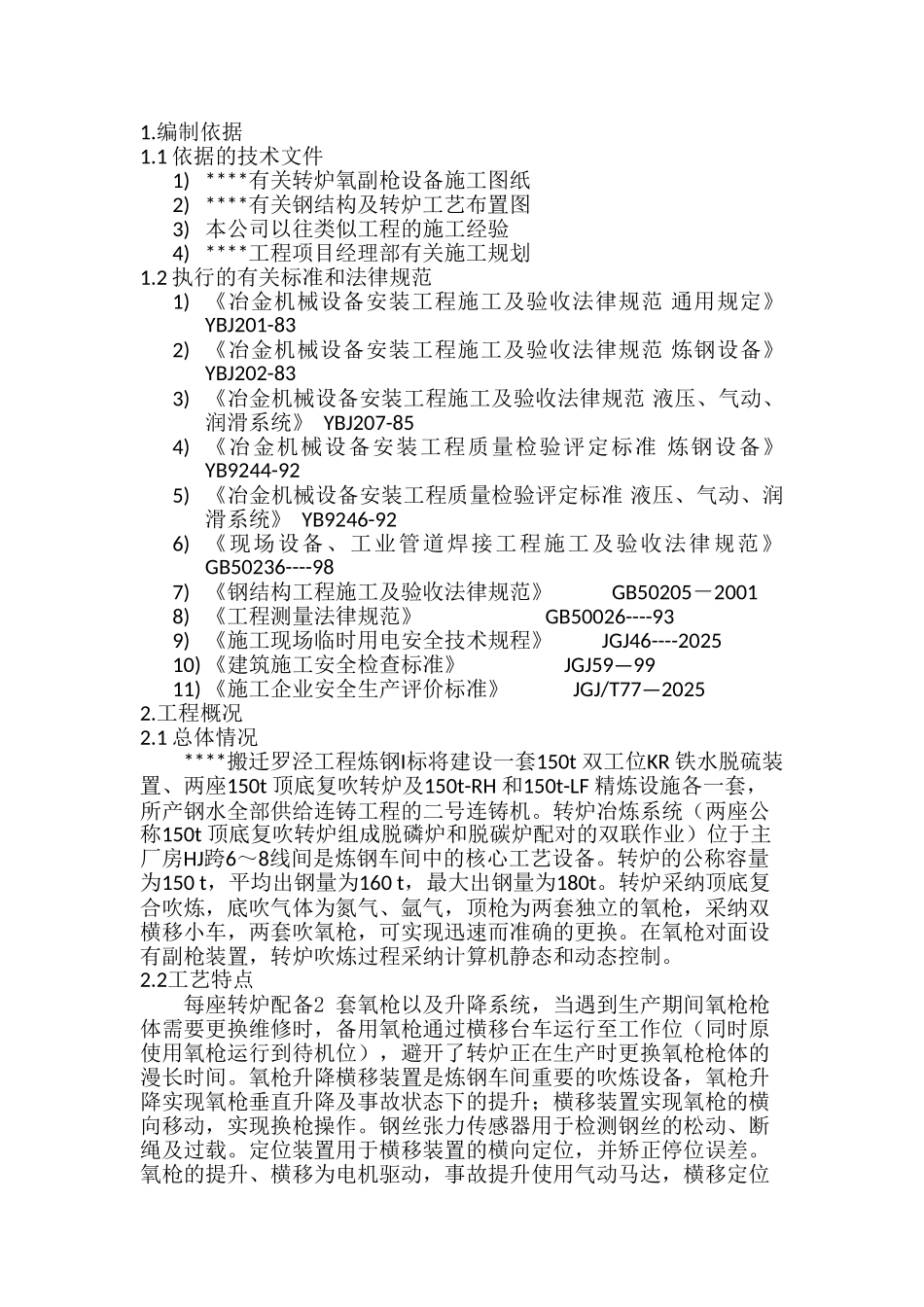

1.编制依据1.1 依据的技术文件1) ****有关转炉氧副枪设备施工图纸2) ****有关钢结构及转炉工艺布置图3) 本公司以往类似工程的施工经验4) ****工程项目经理部有关施工规划1.2 执行的有关标准和法律规范1) 《冶金机械设备安装工程施工及验收法律规范 通用规定》 YBJ201-832) 《冶金机械设备安装工程施工及验收法律规范 炼钢设备》 YBJ202-833) 《冶金机械设备安装工程施工及验收法律规范 液压、气动、润滑系统》 YBJ207-854) 《冶金机械设备安装工程质量检验评定标准 炼钢设备》 YB9244-925) 《冶金机械设备安装工程质量检验评定标准 液压、气动、润滑系统》 YB9246-926) 《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236----987) 《钢结构工程施工及验收法律规范》 GB50205－20018) 《工程测量法律规范》 GB50026----939) 《施工现场临时用电安全技术规程》 JGJ46----202510) 《建筑施工安全检查标准》 JGJ59—9911) 《施工企业安全生产评价标准》 JGJ/T77—20252.工程概况2.1 总体情况****搬迁罗泾工程炼钢I标将建设一套150t 双工位KR 铁水脱硫装置、两座150t 顶底复吹转炉及150t-RH 和150t-LF 精炼设施各一套，所产钢水全部供给连铸工程的二号连铸机。转炉冶炼系统（两座公称150t 顶底复吹转炉组成脱磷炉和脱碳炉配对的双联作业）位于主厂房HJ跨6～8线间是炼钢车间中的核心工艺设备。转炉的公称容量为150 t，平均出钢量为160 t，最大出钢量为180t。转炉采纳顶底复合吹炼，底吹气体为氮气、氩气，顶枪为两套独立的氧枪，采纳双横移小车，两套吹氧枪，可实现迅速而准确的更换。在氧枪对面设有副枪装置，转炉吹炼过程采纳计算机静态和动态控制。2.2工艺特点每座转炉配备2 套氧枪以及升降系统，当遇到生产期间氧枪枪体需要更换维修时，备用氧枪通过横移台车运行至工作位（同时原使用氧枪运行到待机位），避开了转炉正在生产时更换氧枪枪体的漫长时间。氧枪升降横移装置是炼钢车间重要的吹炼设备，氧枪升降实现氧枪垂直升降及事故状态下的提升；横移装置实现氧枪的横向移动，实现换枪操作。钢丝张力传感器用于检测钢丝的松动、断绳及过载。定位装置用于横移装置的横向定位，并矫正停位误差。氧枪的提升、横移为电机驱动，事故提升使用气动马达，横移定位采纳电液推杆。转炉副枪设备用于冶炼期间测量炉内钢水的温度、氧和碳含量并在炉内取样。副枪设备包括副枪本体及软管、副枪提升装置、副枪升降...
