不良地质深基坑围护结构设计优化思路

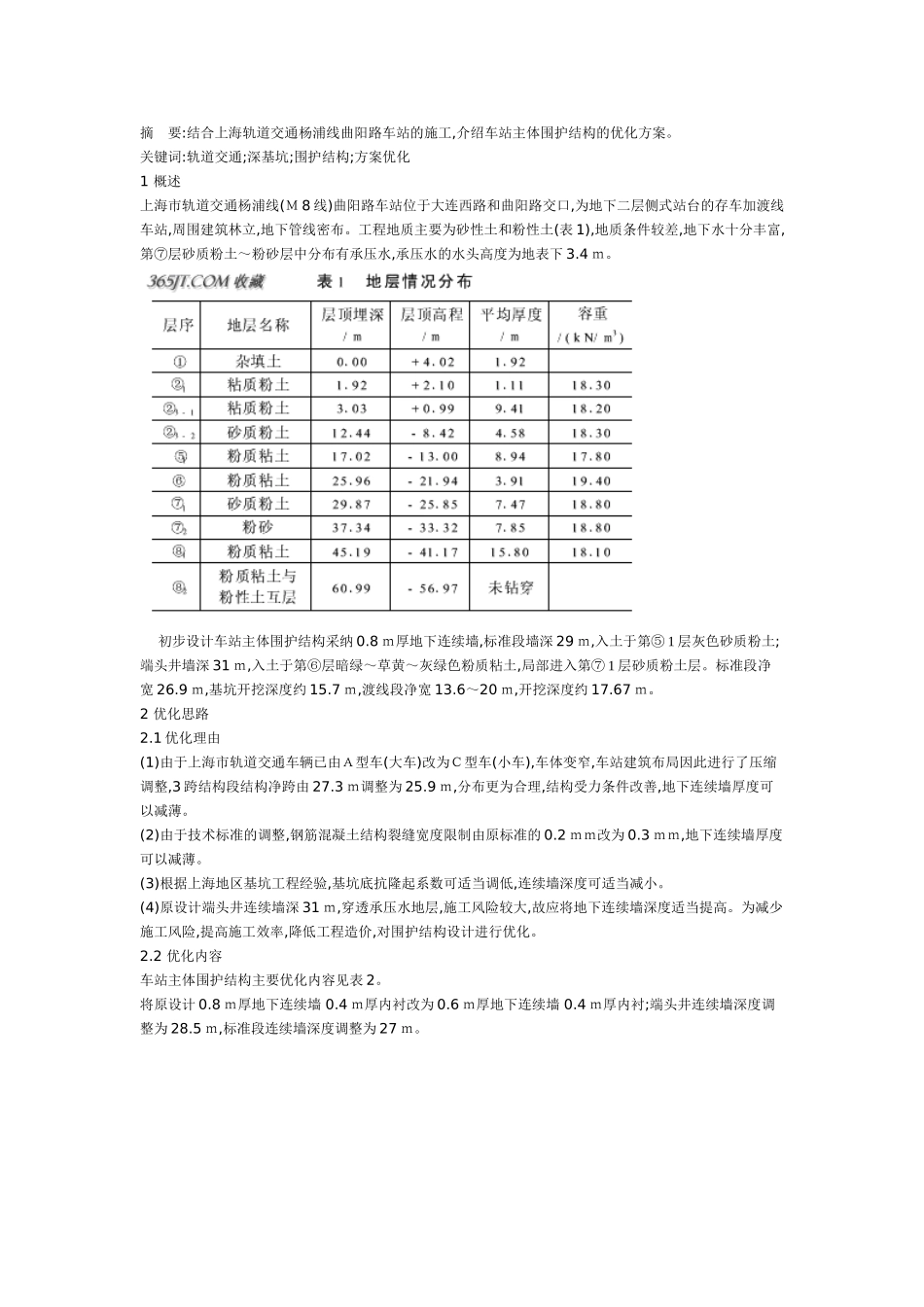

不良地质深基坑围护结构设计优化思路_第1页
1/4

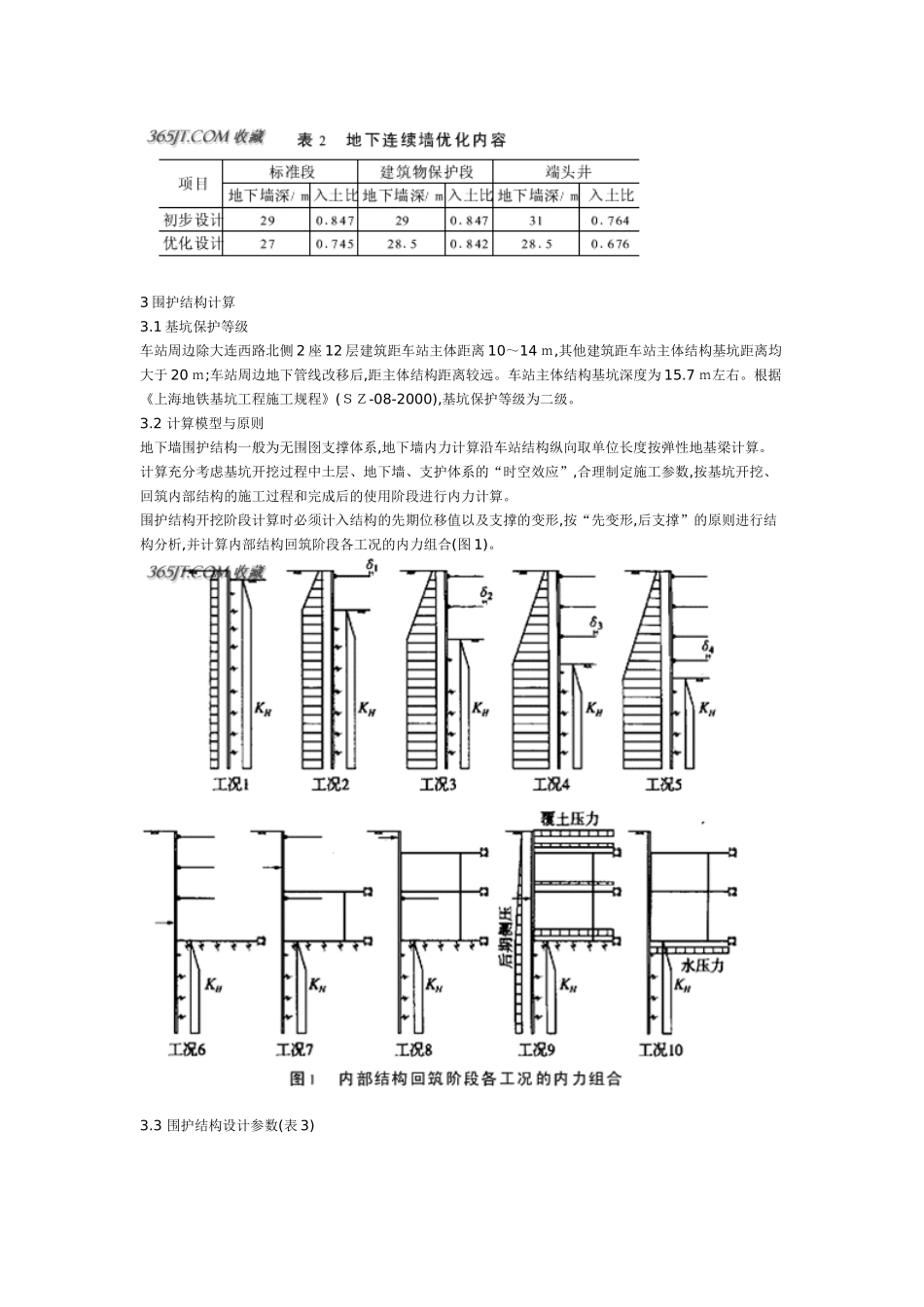

不良地质深基坑围护结构设计优化思路_第2页
2/4

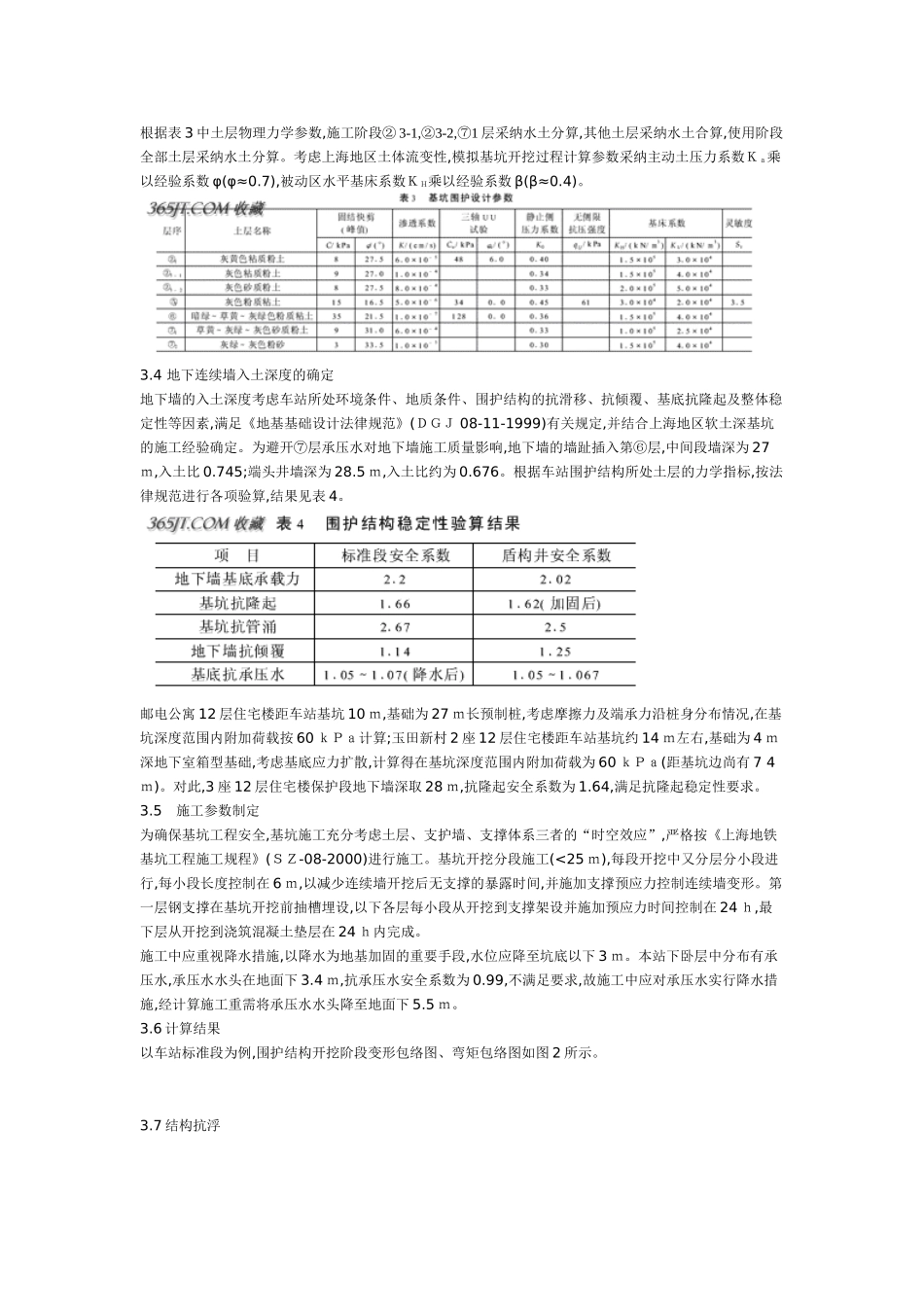

不良地质深基坑围护结构设计优化思路_第3页
3/4
摘 要:结合上海轨道交通杨浦线曲阳路车站的施工,介绍车站主体围护结构的优化方案。 关键词:轨道交通;深基坑;围护结构;方案优化1 概述 上海市轨道交通杨浦线(M 8 线)曲阳路车站位于大连西路和曲阳路交口,为地下二层侧式站台的存车加渡线车站,周围建筑林立,地下管线密布。工程地质主要为砂性土和粉性土(表 1),地质条件较差,地下水十分丰富,第⑦层砂质粉土~粉砂层中分布有承压水,承压水的水头高度为地表下 3.4 m。 初步设计车站主体围护结构采纳 0.8 m厚地下连续墙,标准段墙深 29 m,入土于第⑤ 1 层灰色砂质粉土;端头井墙深 31 m,入土于第⑥层暗绿~草黄~灰绿色粉质粘土,局部进入第⑦ 1 层砂质粉土层。标准段净宽 26.9 m,基坑开挖深度约 15.7 m,渡线段净宽 13.6~20 m,开挖深度约 17.67 m。2 优化思路2.1 优化理由(1)由于上海市轨道交通车辆已由A型车(大车)改为C型车(小车),车体变窄,车站建筑布局因此进行了压缩调整,3 跨结构段结构净跨由 27.3 m调整为 25.9 m,分布更为合理,结构受力条件改善,地下连续墙厚度可以减薄。(2)由于技术标准的调整,钢筋混凝土结构裂缝宽度限制由原标准的 0.2 mm改为 0.3 mm,地下连续墙厚度可以减薄。(3)根据上海地区基坑工程经验,基坑底抗隆起系数可适当调低,连续墙深度可适当减小。(4)原设计端头井连续墙深 31 m,穿透承压水地层,施工风险较大,故应将地下连续墙深度适当提高。为减少施工风险,提高施工效率,降低工程造价,对围护结构设计进行优化。2.2 优化内容车站主体围护结构主要优化内容见表 2。将原设计 0.8 m厚地下连续墙 0.4 m厚内衬改为 0.6 m厚地下连续墙 0.4 m厚内衬;端头井连续墙深度调整为 28.5 m,标准段连续墙深度调整为 27 m。3 围护结构计算3.1 基坑保护等级车站周边除大连西路北侧 2 座 12 层建筑距车站主体距离 10~14 m,其他建筑距车站主体结构基坑距离均大于 20 m;车站周边地下管线改移后,距主体结构距离较远。车站主体结构基坑深度为 15.7 m左右。根据《上海地铁基坑工程施工规程》(SZ-08-2000),基坑保护等级为二级。3.2 计算模型与原则地下墙围护结构一般为无围囹支撑体系,地下墙内力计算沿车站结构纵向取单位长度按弹性地基梁计算。计算充分考虑基坑开挖过程中土层、地下墙、支护体系的“时空效应”,合理制定施工参数,按基坑开挖、回筑内部结构的施工过程和完成后的使用阶段进行内力计算。围护结...
