不规则组合平面建筑测量控制工法

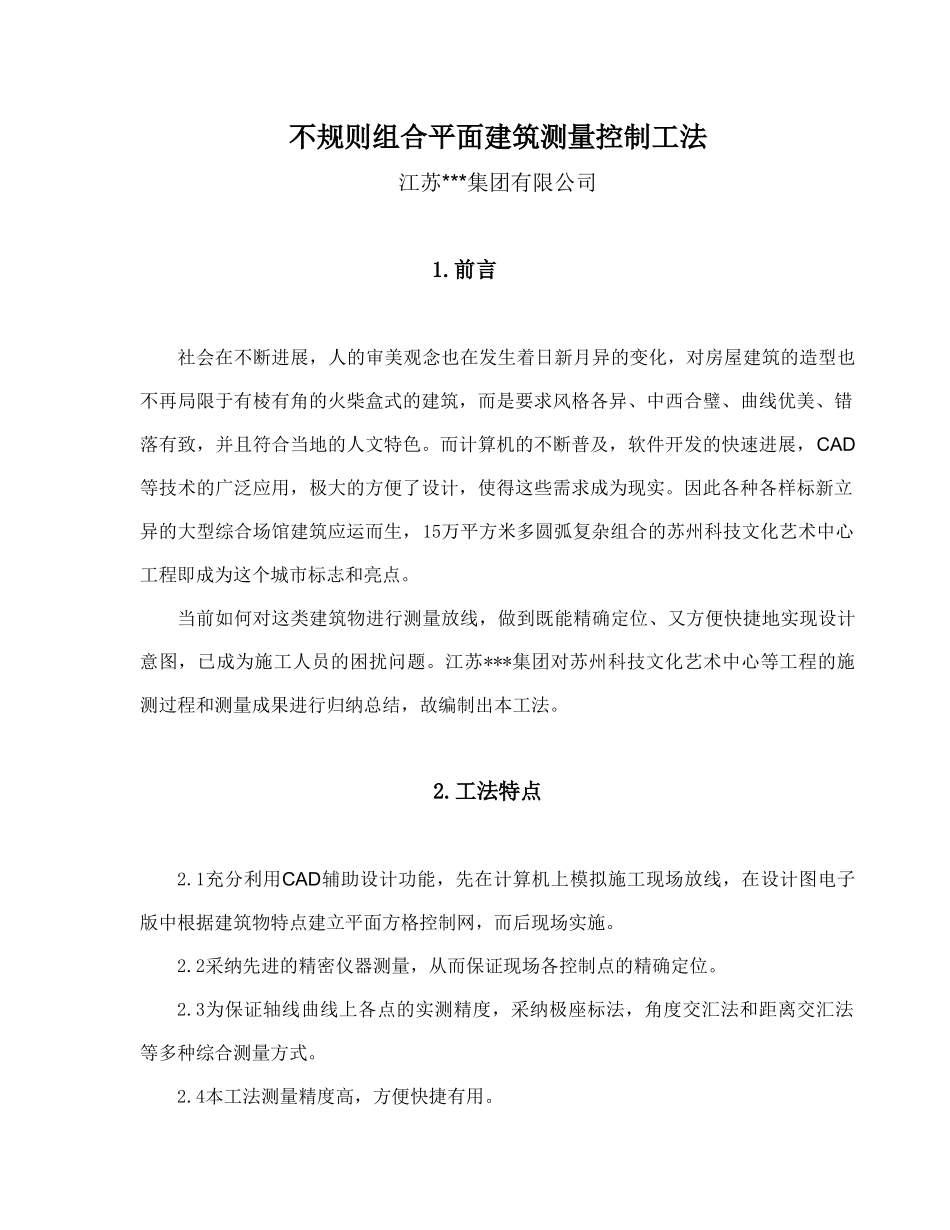

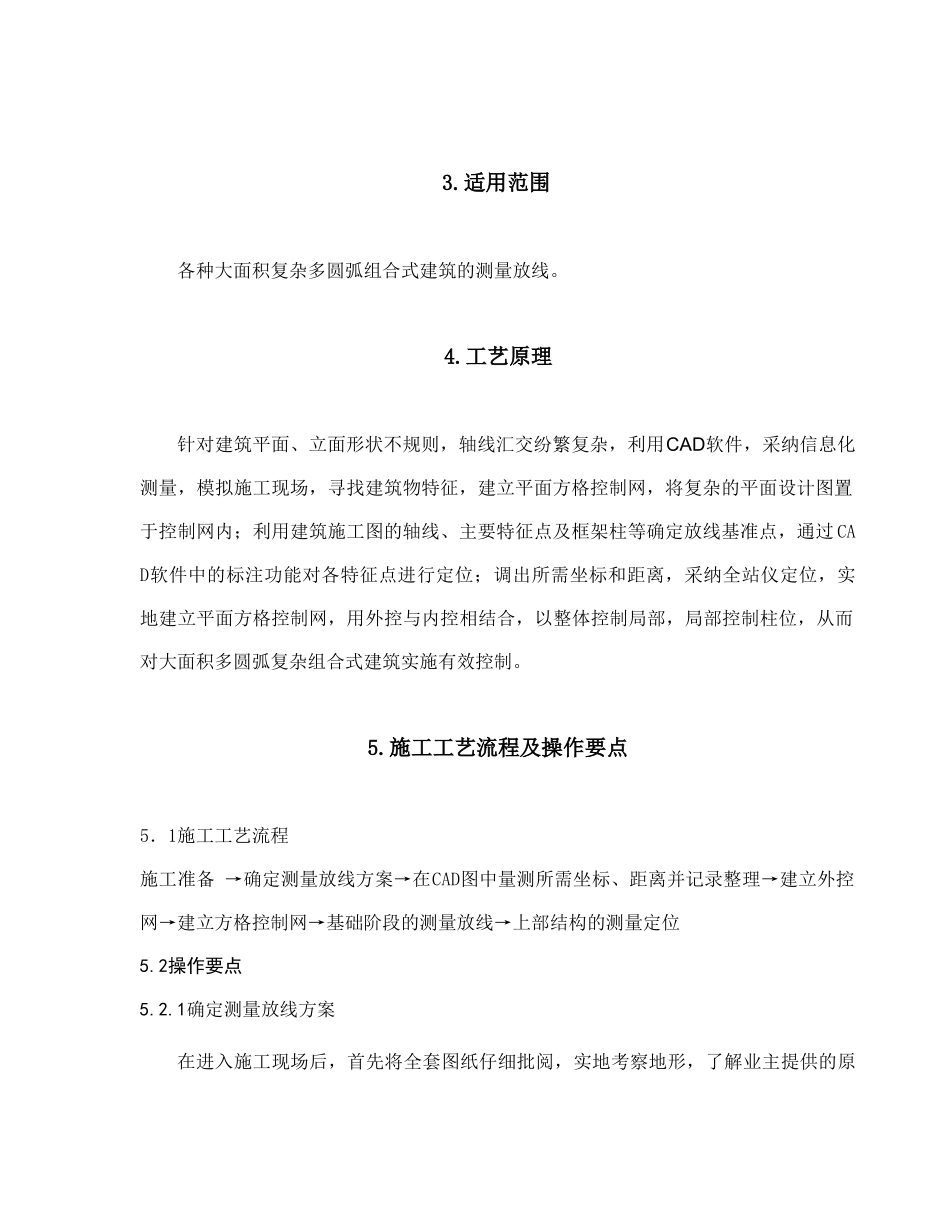

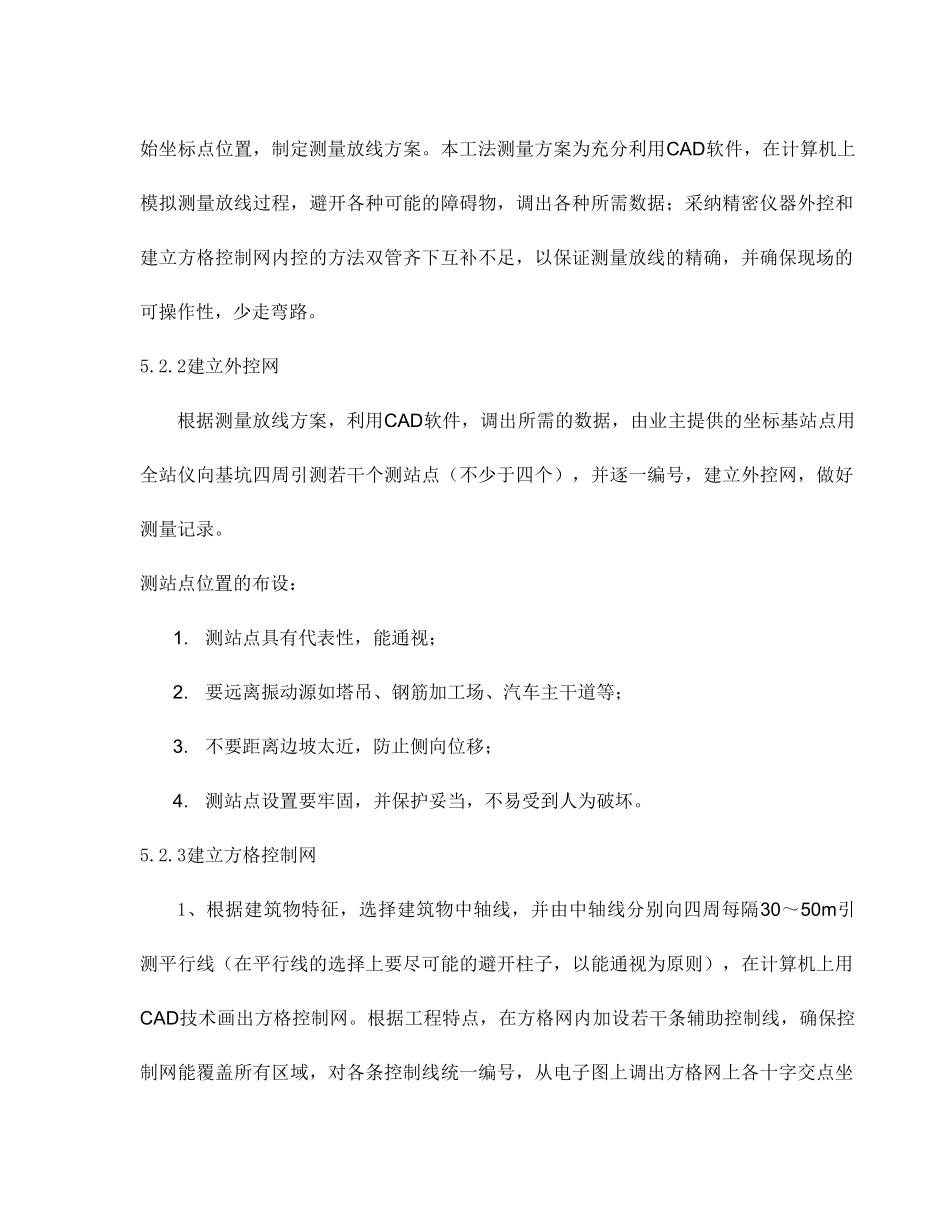

不规则组合平面建筑测量控制工法江苏***集团有限公司1.前言社会在不断进展，人的审美观念也在发生着日新月异的变化，对房屋建筑的造型也不再局限于有棱有角的火柴盒式的建筑，而是要求风格各异、中西合璧、曲线优美、错落有致，并且符合当地的人文特色。而计算机的不断普及，软件开发的快速进展，CAD等技术的广泛应用，极大的方便了设计，使得这些需求成为现实。因此各种各样标新立异的大型综合场馆建筑应运而生，15万平方米多圆弧复杂组合的苏州科技文化艺术中心工程即成为这个城市标志和亮点。当前如何对这类建筑物进行测量放线，做到既能精确定位、又方便快捷地实现设计意图，已成为施工人员的困扰问题。江苏***集团对苏州科技文化艺术中心等工程的施测过程和测量成果进行归纳总结，故编制出本工法。 2.工法特点2.1充分利用CAD辅助设计功能，先在计算机上模拟施工现场放线，在设计图电子版中根据建筑物特点建立平面方格控制网，而后现场实施。2.2采纳先进的精密仪器测量，从而保证现场各控制点的精确定位。2.3为保证轴线曲线上各点的实测精度，采纳极座标法，角度交汇法和距离交汇法等多种综合测量方式。2.4本工法测量精度高，方便快捷有用。3.适用范围各种大面积复杂多圆弧组合式建筑的测量放线。4.工艺原理针对建筑平面、立面形状不规则，轴线汇交纷繁复杂，利用CAD软件，采纳信息化测量，模拟施工现场，寻找建筑物特征，建立平面方格控制网，将复杂的平面设计图置于控制网内；利用建筑施工图的轴线、主要特征点及框架柱等确定放线基准点，通过 CAD软件中的标注功能对各特征点进行定位；调出所需坐标和距离，采纳全站仪定位，实地建立平面方格控制网，用外控与内控相结合，以整体控制局部，局部控制柱位，从而对大面积多圆弧复杂组合式建筑实施有效控制。5.施工工艺流程及操作要点5．1施工工艺流程施工准备 →确定测量放线方案→在CAD图中量测所需坐标、距离并记录整理→建立外控网→建立方格控制网→基础阶段的测量放线→上部结构的测量定位5.2操作要点5.2.1确定测量放线方案在进入施工现场后，首先将全套图纸仔细批阅，实地考察地形，了解业主提供的原始坐标点位置，制定测量放线方案。本工法测量方案为充分利用CAD软件，在计算机上模拟测量放线过程，避开各种可能的障碍物，调出各种所需数据；采纳精密仪器外控和建立方格控制网内控的方法双管齐下互补不足，以保证测量放线的精确，并确保现场的可操作性，少走弯路。5.2.2建立外控网根据...
