东莞某大剧院扇形屋面吊装施工方案

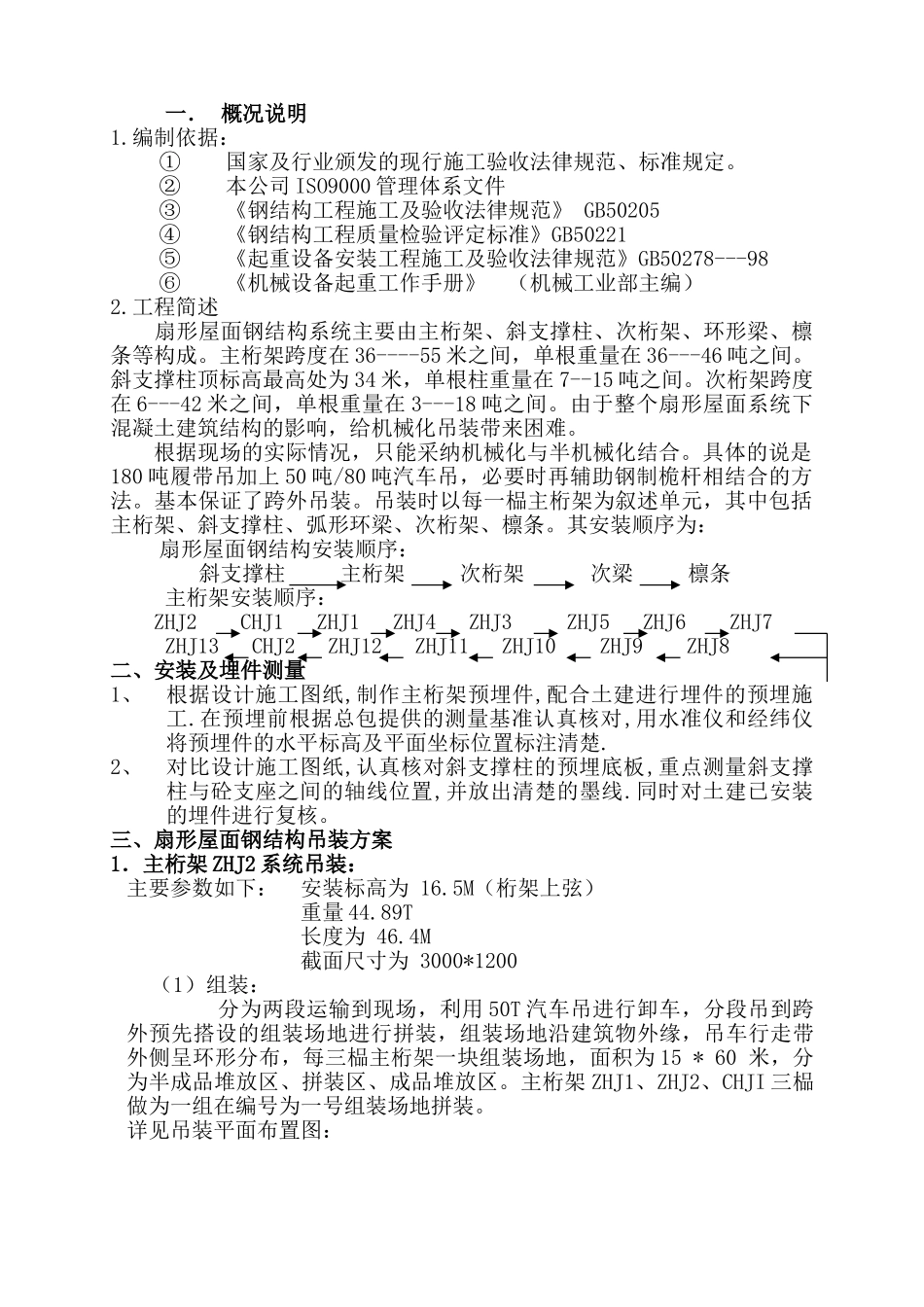

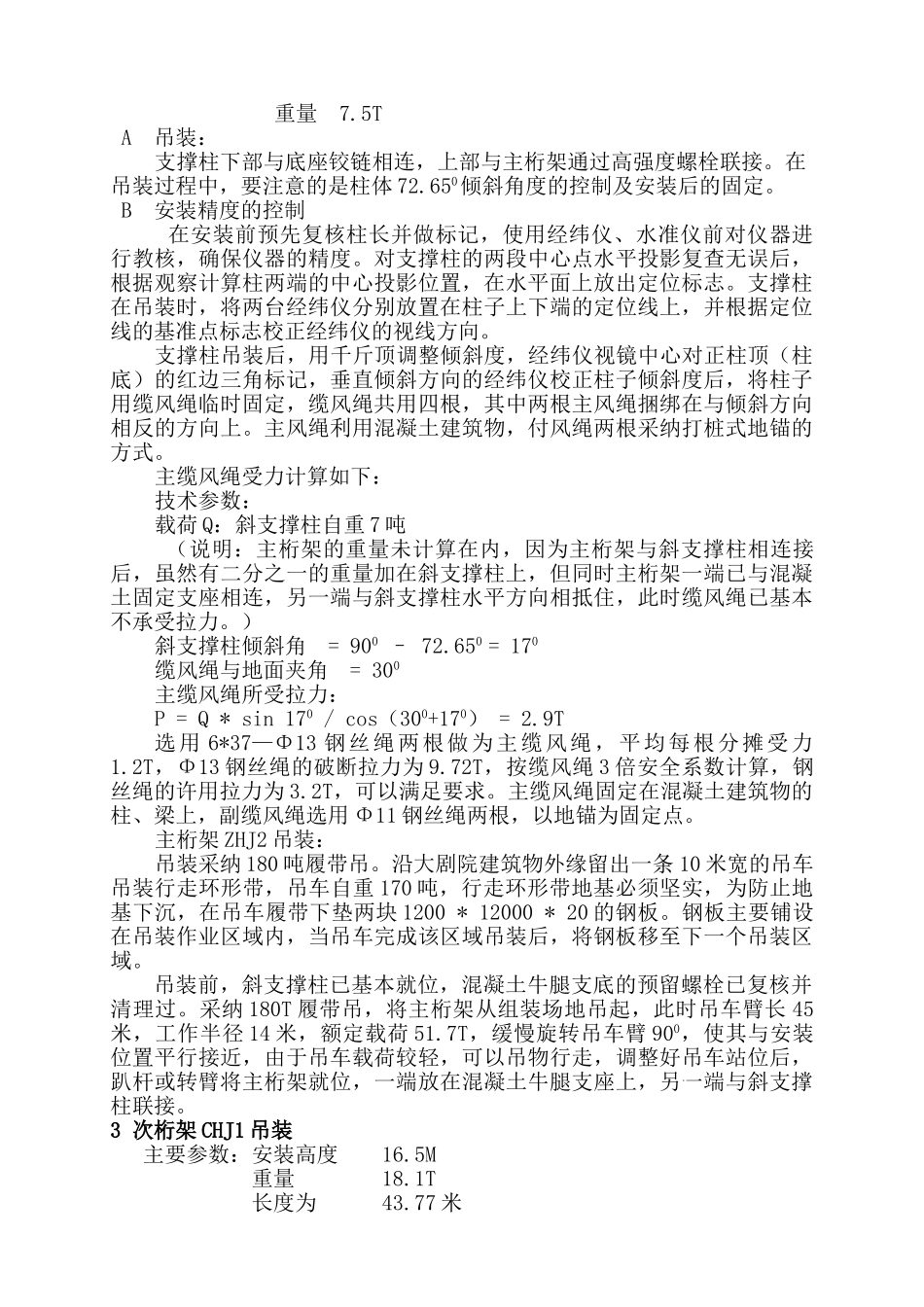

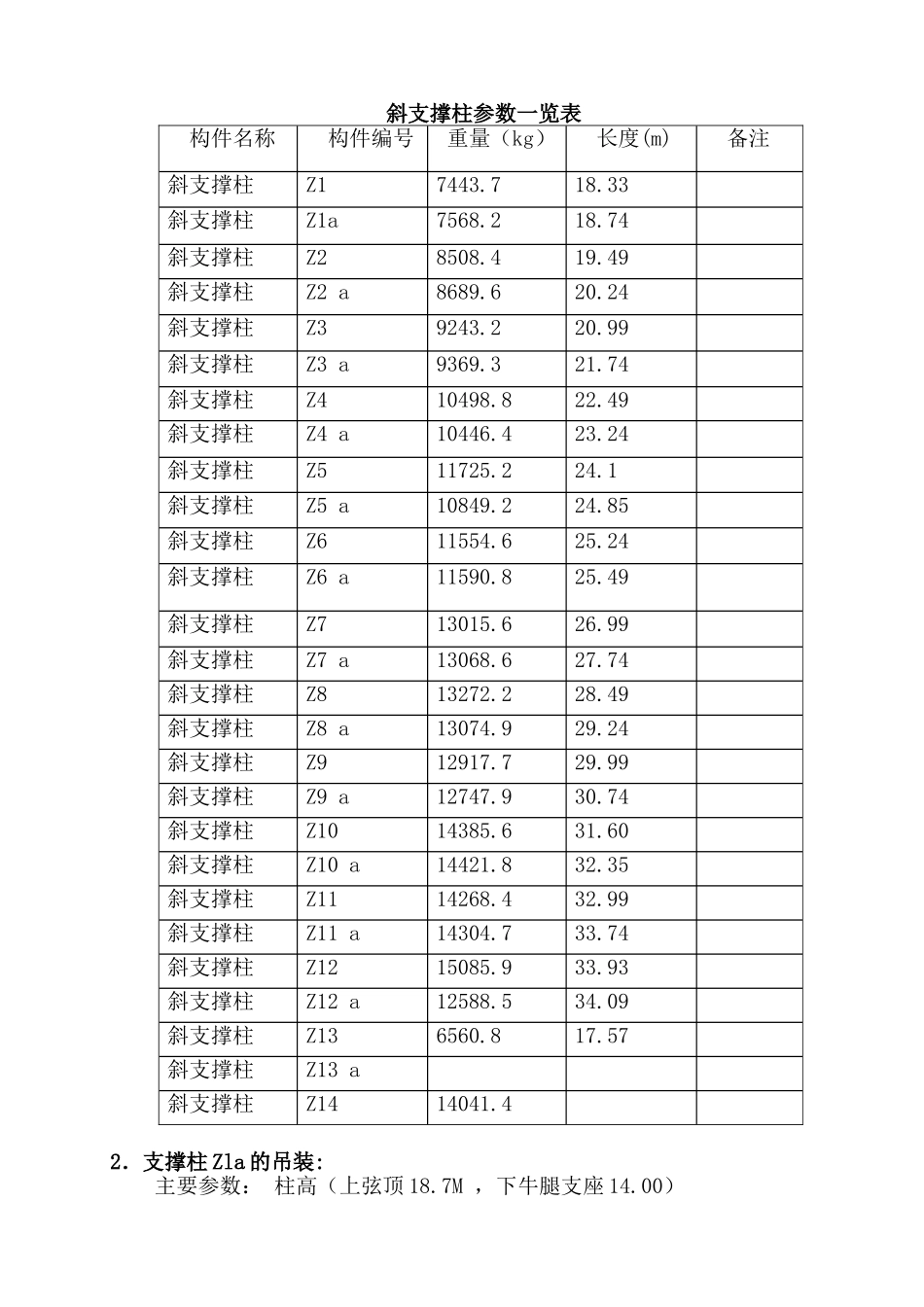

一． 概况说明1.编制依据：①国家及行业颁发的现行施工验收法律规范、标准规定。②本公司 ISO9000 管理体系文件③《钢结构工程施工及验收法律规范》 GB50205④《钢结构工程质量检验评定标准》GB50221⑤《起重设备安装工程施工及验收法律规范》GB50278---98⑥《机械设备起重工作手册》 （机械工业部主编）2.工程简述扇形屋面钢结构系统主要由主桁架、斜支撑柱、次桁架、环形梁、檩条等构成。主桁架跨度在 36----55 米之间，单根重量在 36---46 吨之间。斜支撑柱顶标高最高处为 34 米，单根柱重量在 7--15 吨之间。次桁架跨度在 6---42 米之间，单根重量在 3---18 吨之间。由于整个扇形屋面系统下混凝土建筑结构的影响，给机械化吊装带来困难。根据现场的实际情况，只能采纳机械化与半机械化结合。具体的说是180 吨履带吊加上 50 吨/80 吨汽车吊，必要时再辅助钢制桅杆相结合的方法。基本保证了跨外吊装。吊装时以每一榀主桁架为叙述单元，其中包括主桁架、斜支撑柱、弧形环梁、次桁架、檩条。其安装顺序为：扇形屋面钢结构安装顺序：斜支撑柱 主桁架 次桁架 次梁 檩条 主桁架安装顺序：ZHJ2 CHJ1 ZHJ1 ZHJ4 ZHJ3 ZHJ5 ZHJ6 ZHJ7ZHJ13 CHJ2 ZHJ12 ZHJ11 ZHJ10 ZHJ9 ZHJ8二、安装及埋件测量 1、根据设计施工图纸,制作主桁架预埋件,配合土建进行埋件的预埋施工.在预埋前根据总包提供的测量基准认真核对,用水准仪和经纬仪将预埋件的水平标高及平面坐标位置标注清楚.2、对比设计施工图纸,认真核对斜支撑柱的预埋底板,重点测量斜支撑柱与砼支座之间的轴线位置,并放出清楚的墨线.同时对土建已安装的埋件进行复核。三、扇形屋面钢结构吊装方案1．主桁架 ZHJ2 系统吊装：主要参数如下： 安装标高为 16.5M（桁架上弦） 重量 44.89T 长度为 46.4M 截面尺寸为 3000*1200（1）组装： 分为两段运输到现场，利用 50T 汽车吊进行卸车，分段吊到跨外预先搭设的组装场地进行拼装，组装场地沿建筑物外缘，吊车行走带外侧呈环形分布，每三榀主桁架一块组装场地，面积为 15 * 60 米，分为半成品堆放区、拼装区、成品堆放区。主桁架 ZHJ1、ZHJ2、CHJI 三榀做为一组在编号为一号组装场地拼装。详见吊装平面布置图：斜支撑柱参数一览表构件名称构件编号重量（kg） 长度(m)备注斜支撑柱Z17443.718.33斜支撑柱Z1a7568.218.74斜支撑柱Z28508.419.49斜支撑柱Z2 a8689.620.24斜支撑柱Z39243.220.99斜支撑柱Z3 a936...
