中南地质局综合办公楼的设计VIP专享

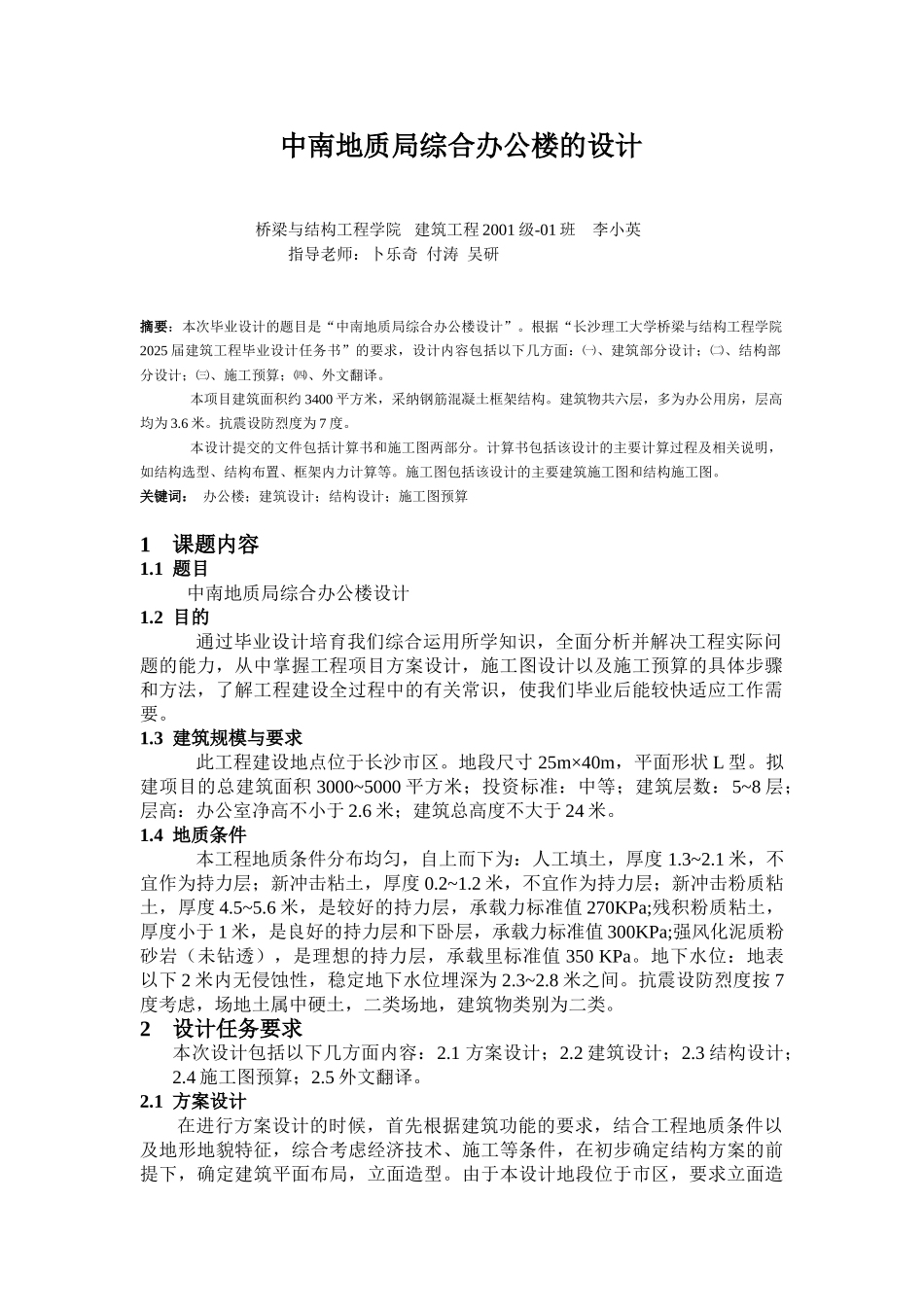

中南地质局综合办公楼的设计桥梁与结构工程学院 建筑工程 2001 级-01 班 李小英 指导老师：卜乐奇 付涛 吴研摘要：本次毕业设计的题目是“中南地质局综合办公楼设计”。根据“长沙理工大学桥梁与结构工程学院2025 届建筑工程毕业设计任务书”的要求，设计内容包括以下几方面：㈠、建筑部分设计；㈡、结构部分设计；㈢、施工预算；㈣、外文翻译。本项目建筑面积约 3400 平方米，采纳钢筋混凝土框架结构。建筑物共六层，多为办公用房，层高均为 3.6 米。抗震设防烈度为 7 度。本设计提交的文件包括计算书和施工图两部分。计算书包括该设计的主要计算过程及相关说明，如结构选型、结构布置、框架内力计算等。施工图包括该设计的主要建筑施工图和结构施工图。关键词： 办公楼；建筑设计；结构设计；施工图预算1课题内容1.1 题目中南地质局综合办公楼设计1.2 目的通过毕业设计培育我们综合运用所学知识，全面分析并解决工程实际问题的能力，从中掌握工程项目方案设计，施工图设计以及施工预算的具体步骤和方法，了解工程建设全过程中的有关常识，使我们毕业后能较快适应工作需要。1.3 建筑规模与要求此工程建设地点位于长沙市区。地段尺寸 25m×40m，平面形状 L 型。拟建项目的总建筑面积 3000~5000 平方米；投资标准：中等；建筑层数：5~8 层；层高：办公室净高不小于 2.6 米；建筑总高度不大于 24 米。1.4 地质条件本工程地质条件分布均匀，自上而下为：人工填土，厚度 1.3~2.1 米，不宜作为持力层；新冲击粘土，厚度 0.2~1.2 米，不宜作为持力层；新冲击粉质粘土，厚度 4.5~5.6 米，是较好的持力层，承载力标准值 270KPa;残积粉质粘土，厚度小于 1 米，是良好的持力层和下卧层，承载力标准值 300KPa;强风化泥质粉砂岩（未钻透），是理想的持力层，承载里标准值 350 KPa。地下水位：地表以下 2 米内无侵蚀性，稳定地下水位埋深为 2.3~2.8 米之间。抗震设防烈度按 7度考虑，场地土属中硬土，二类场地，建筑物类别为二类。2设计任务要求本次设计包括以下几方面内容：2.1 方案设计；2.2 建筑设计；2.3 结构设计；2.4 施工图预算；2.5 外文翻译。2.1 方案设计在进行方案设计的时候，首先根据建筑功能的要求，结合工程地质条件以及地形地貌特征，综合考虑经济技术、施工等条件，在初步确定结构方案的前提下，确定建筑平面布局，立面造型。由于本设计地段位于市区，要求立面造型美观。平面设计时，考...
