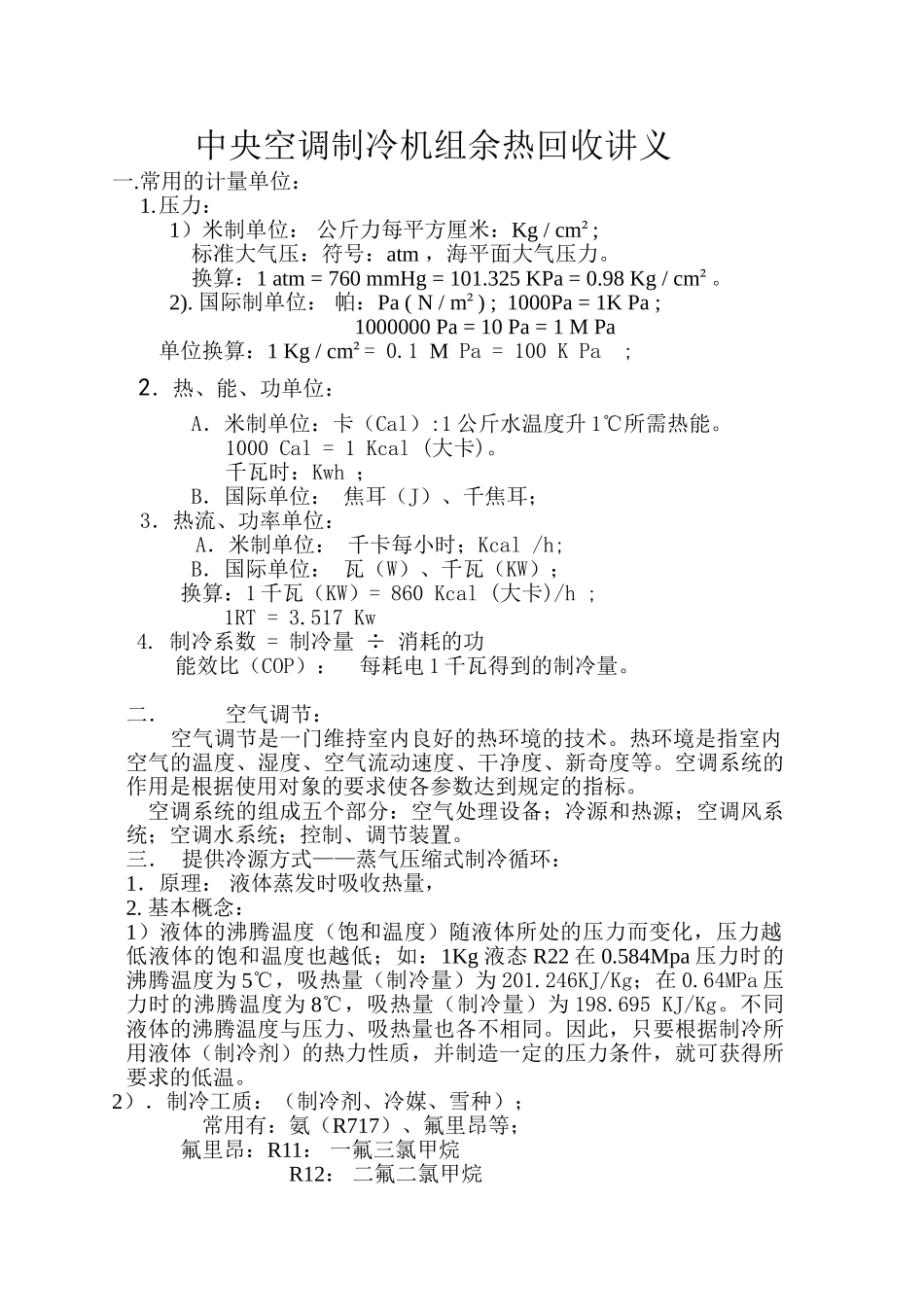

中央空调制冷机组余热回收讲义 一.常用的计量单位：1.压力：1）米制单位： 公斤力每平方厘米：Kg / cm²; 标准大气压：符号：atm ，海平面大气压力。换算：1 atm = 760 mmHg = 101.325 KPa = 0.98 Kg / cm²。2). 国际制单位： 帕：Pa ( N / m²) ; 1000Pa = 1K Pa ; 1000000 Pa = 10 Pa = 1 M Pa 单位换算：1 Kg / cm²= 0.1 M Pa = 100 K Pa ; 2．热、能、功单位：A．米制单位：卡（Cal）:1 公斤水温度升 1℃所需热能。1000 Cal = 1 Kcal (大卡)。千瓦时：Kwh ； B．国际单位： 焦耳（J）、千焦耳； 3．热流、功率单位：A．米制单位： 千卡每小时；Kcal /h; B．国际单位： 瓦（W）、千瓦（KW）； 换算：1 千瓦（KW）= 860 Kcal (大卡)/h ; 1RT = 3.517 Kw 4. 制冷系数 = 制冷量 ÷ 消耗的功 能效比（COP）： 每耗电 1 千瓦得到的制冷量。 二．空气调节：空气调节是一门维持室内良好的热环境的技术。热环境是指室内空气的温度、湿度、空气流动速度、干净度、新奇度等。空调系统的作用是根据使用对象的要求使各参数达到规定的指标。 空调系统的组成五个部分：空气处理设备；冷源和热源；空调风系统；空调水系统；控制、调节装置。 三． 提供冷源方式——蒸气压缩式制冷循环： 1．原理： 液体蒸发时吸收热量，2. 基本概念：1）液体的沸腾温度（饱和温度）随液体所处的压力而变化，压力越低液体的饱和温度也越低；如：1Kg 液态 R22 在 0.584Mpa 压力时的沸腾温度为 5℃，吸热量（制冷量）为 201.246KJ/Kg；在 0.64MPa 压力时的沸腾温度为 8℃，吸热量（制冷量）为 198.695 KJ/Kg。不同液体的沸腾温度与压力、吸热量也各不相同。因此，只要根据制冷所用液体（制冷剂）的热力性质，并制造一定的压力条件，就可获得所要求的低温。 2）．制冷工质：（制冷剂、冷媒、雪种）；常用有：氨（R717）、氟里昂等； 氟里昂：R11： 一氟三氯甲烷R12： 二氟二氯甲烷R13： 三氟一氯甲烷R22： 二氟一氯甲烷 R23： 三氟 甲烷R134a：四氟乙烷； R123：三氟二氯乙烷；3）．载冷剂： 传递冷量的物质，空调一般是用水做载冷剂。 4）．制冷量： 单位——千瓦（Kw）、 大卡（Kcal）、冷吨（Rt）； 1 千瓦（Kw）= 860 大卡（Kcal）； 1 冷吨（Rt）= 3.517 Kw = 3024 Kcal ; 100Rt = 351.7 K w = 30 万 Kcal 冷吨（美）定义...
