中央空调基础知识2

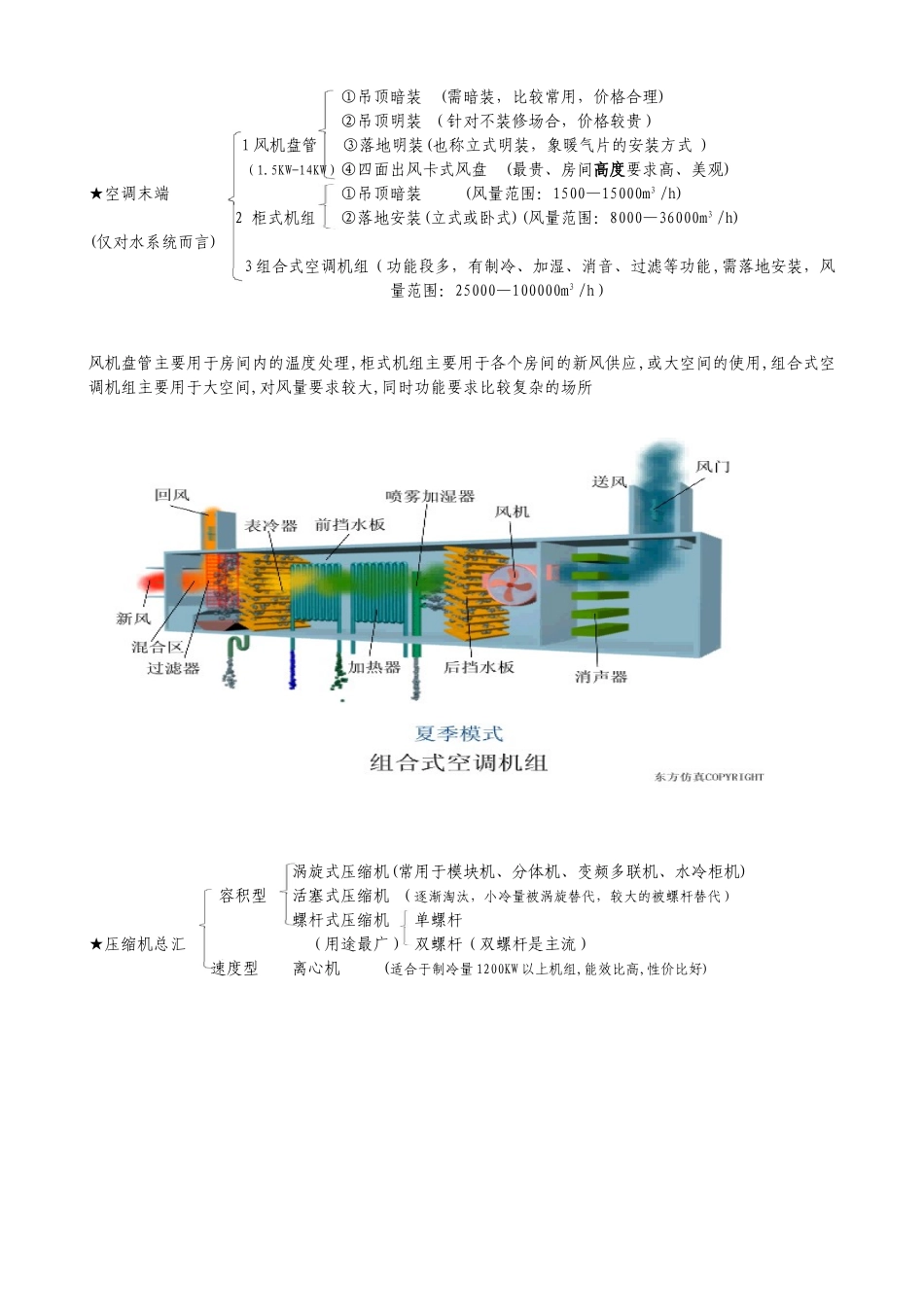

①吊顶暗装 (需暗装，比较常用，价格合理) ②吊顶明装 （针对不装修场合，价格较贵）1 风机盘管 ③落地明装(也称立式明装，象暖气片的安装方式 ) （1.5KW-14KW）④四面出风卡式风盘 (最贵、房间高度要求高、美观)★空调末端 ①吊顶暗装 (风量范围：1500—15000m3 /h)2 柜式机组 ②落地安装(立式或卧式)(风量范围：8000—36000m3 /h)(仅对水系统而言) 3 组合式空调机组（功能段多，有制冷、加湿、消音、过滤等功能,需落地安装，风量范围：25000—100000m3 /h）风机盘管主要用于房间内的温度处理,柜式机组主要用于各个房间的新风供应,或大空间的使用,组合式空调机组主要用于大空间,对风量要求较大,同时功能要求比较复杂的场所 涡旋式压缩机(常用于模块机、分体机、变频多联机、水冷柜机) 容积型 活塞式压缩机 （逐渐淘汰，小冷量被涡旋替代，较大的被螺杆替代） 螺杆式压缩机 单螺杆 ★压缩机总汇 （用途最广） 双螺杆（双螺杆是主流） 速度型 离心机 (适合于制冷量 1200KW 以上机组,能效比高,性价比好) ★ 冷媒(制冷剂)简介： ＊冷媒——在制冷装置中循环流动，通过自身热力状态的变化与外界发生能量交换，从而实现制冷作用的工作流体。 ＊冷媒：按在系统 中高压冷媒 R22 （既氟利昂）使用范围较广，不是环保冷媒，2040 年淘汰，但性能最稳定，性价比最好） 中的形成的 中压冷媒 R134A R407C R410A（环保冷媒，目前无替代年限，但性能略差）压力分类 低压(或负压)冷媒 R123（非环保冷媒，2040 年淘汰，性能好） 使用 风冷机组 R22 R134A R410A R407C范围 水冷机组 R134A R22 R123 R22 R123（2040 年淘汰） 环保性能 R407C R410A R134A （（无氟,环保冷媒 但温室效应高））★ 换热器 （蒸发器或冷凝器）主要是进行热量交换蒸发器分类： 板式： 体积小,外形规则,换热效率高,造价低;但容易脏堵和冰堵，一般不可拆卸维修 干式 优点：系统简单 过热度容易控制 造价低 缺点：出水温度、精度不高、换热效率低壳管式 使用范围：中小冷量满液式 优点：出水温度稳定 换热效率高 缺点：造价高、维护成本高 使用范围：对可靠性要求较高的，制冷量较大的场所 降膜式 （不常用）冷凝器一般就是风机+铜管铝翅片的风冷形式，或者水冷壳管式（类似于干式蒸发器的形式）★ 常用单位1KW=860 大卡 1 冷吨=3.15KW 1bar=105Pa=1.02Kg/cm2★ 冷负荷计算：1．查冷负荷概算表得出每...
