中移动BIM机电规则

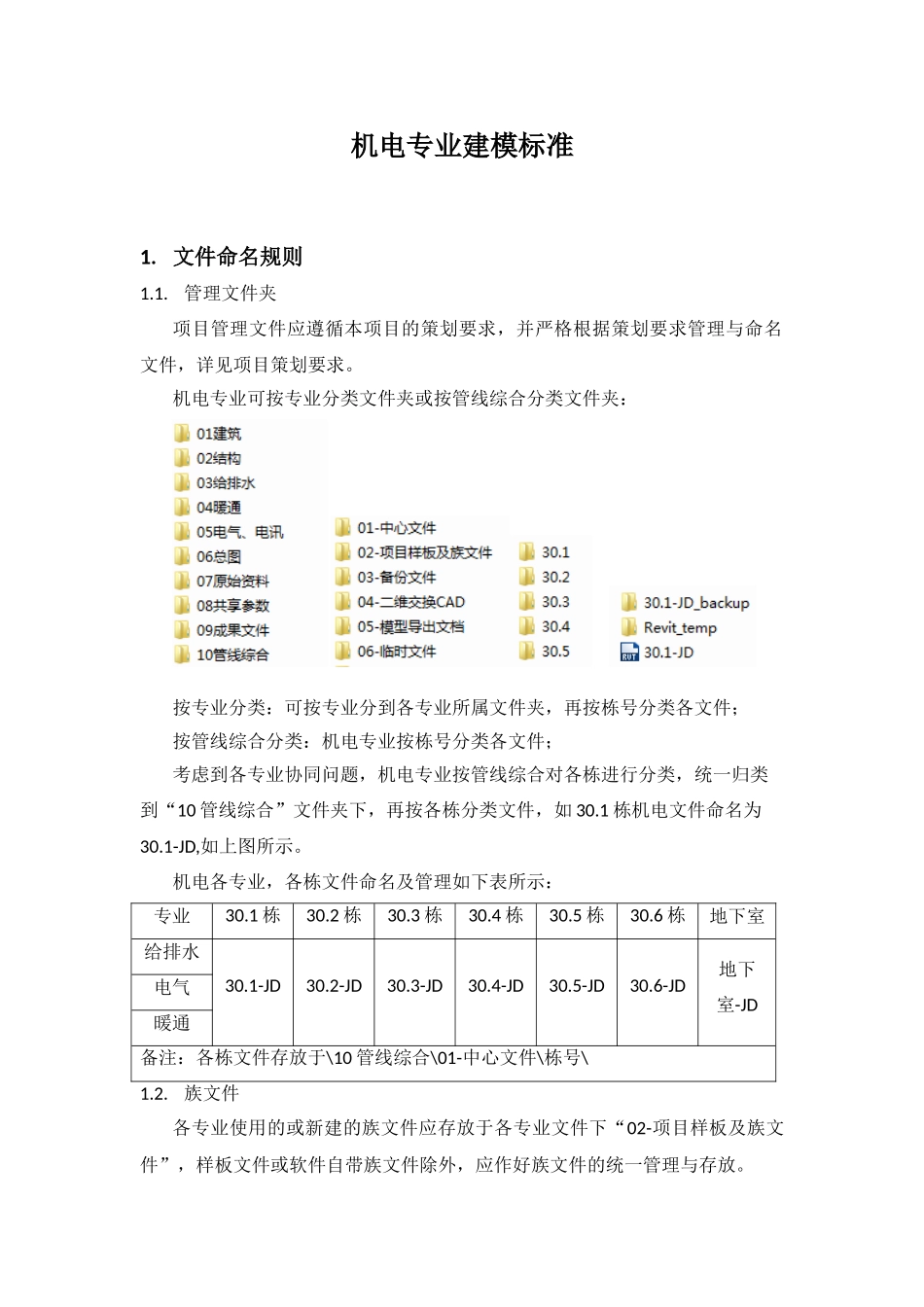

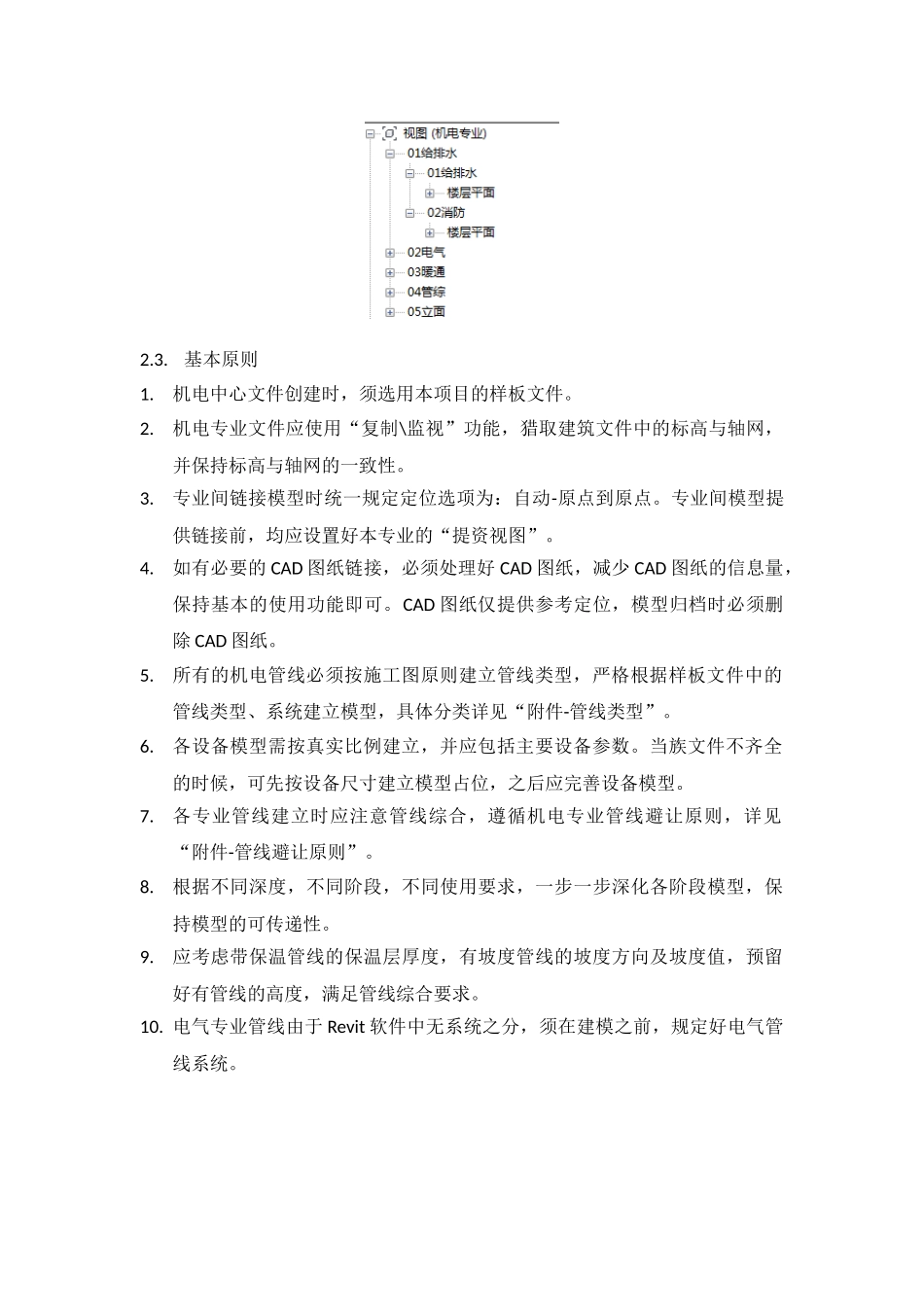

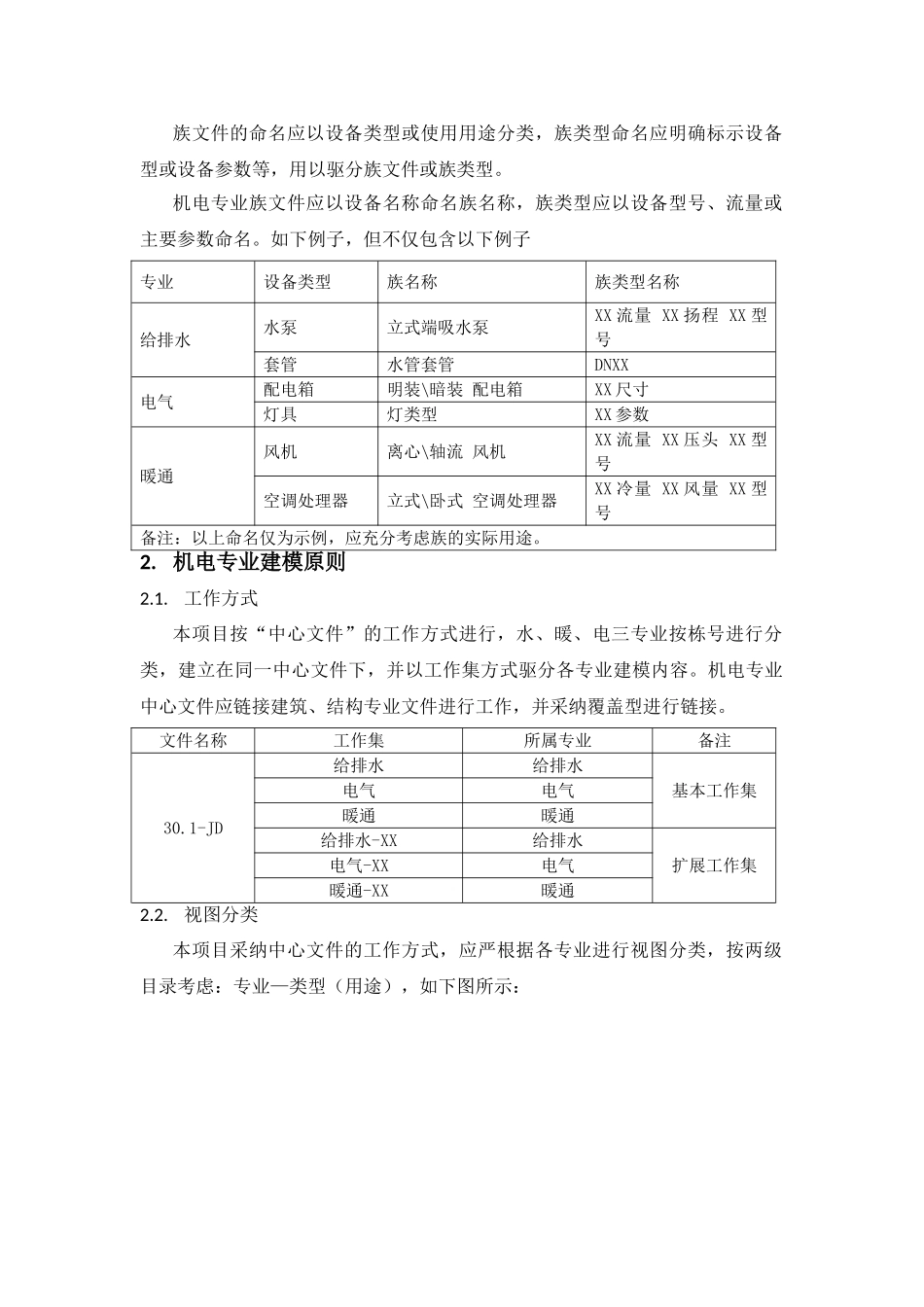

机电专业建模标准1. 文件命名规则1.1.管理文件夹项目管理文件应遵循本项目的策划要求，并严格根据策划要求管理与命名文件，详见项目策划要求。机电专业可按专业分类文件夹或按管线综合分类文件夹： 按专业分类：可按专业分到各专业所属文件夹，再按栋号分类各文件；按管线综合分类：机电专业按栋号分类各文件；考虑到各专业协同问题，机电专业按管线综合对各栋进行分类，统一归类到“10 管线综合”文件夹下，再按各栋分类文件，如 30.1 栋机电文件命名为30.1-JD,如上图所示。机电各专业，各栋文件命名及管理如下表所示：专业30.1 栋30.2 栋30.3 栋30.4 栋30.5 栋30.6 栋地下室给排水30.1-JD30.2-JD30.3-JD30.4-JD30.5-JD30.6-JD地下室-JD电气暖通备注：各栋文件存放于\10 管线综合\01-中心文件\栋号\1.2.族文件各专业使用的或新建的族文件应存放于各专业文件下“02-项目样板及族文件”，样板文件或软件自带族文件除外，应作好族文件的统一管理与存放。族文件的命名应以设备类型或使用用途分类，族类型命名应明确标示设备型或设备参数等，用以驱分族文件或族类型。机电专业族文件应以设备名称命名族名称，族类型应以设备型号、流量或主要参数命名。如下例子，但不仅包含以下例子专业设备类型族名称族类型名称给排水水泵立式端吸水泵XX 流量 XX 扬程 XX 型号套管水管套管DNXX电气配电箱明装\暗装 配电箱XX 尺寸灯具灯类型XX 参数暖通风机离心\轴流 风机XX 流量 XX 压头 XX 型号空调处理器立式\卧式 空调处理器XX 冷量 XX 风量 XX 型号备注：以上命名仅为示例，应充分考虑族的实际用途。2. 机电专业建模原则2.1.工作方式本项目按“中心文件”的工作方式进行，水、暖、电三专业按栋号进行分类，建立在同一中心文件下，并以工作集方式驱分各专业建模内容。机电专业中心文件应链接建筑、结构专业文件进行工作，并采纳覆盖型进行链接。文件名称工作集所属专业备注30.1-JD给排水给排水基本工作集电气电气暖通暖通给排水-XX给排水扩展工作集电气-XX电气暖通-XX暖通2.2.视图分类本项目采纳中心文件的工作方式，应严根据各专业进行视图分类，按两级目录考虑：专业—类型（用途），如下图所示：2.3.基本原则1.机电中心文件创建时，须选用本项目的样板文件。2.机电专业文件应使用“复制\监视”功能，猎取建筑文件中的标高与轴网，并保持标高与轴网的一致性。3.专业间链接模型时统一规定定位选项为：自动-原点到原点。专业间模...
