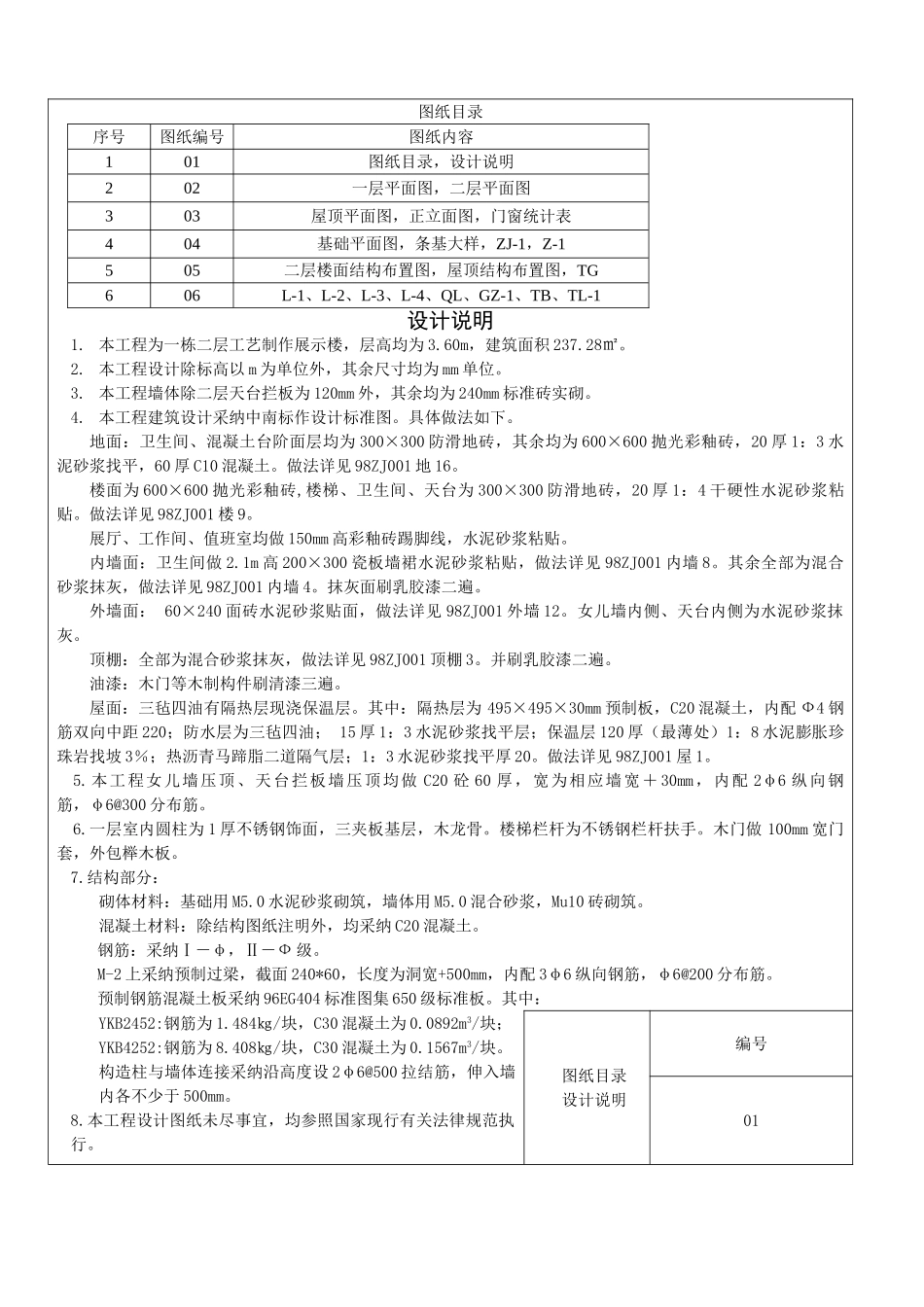

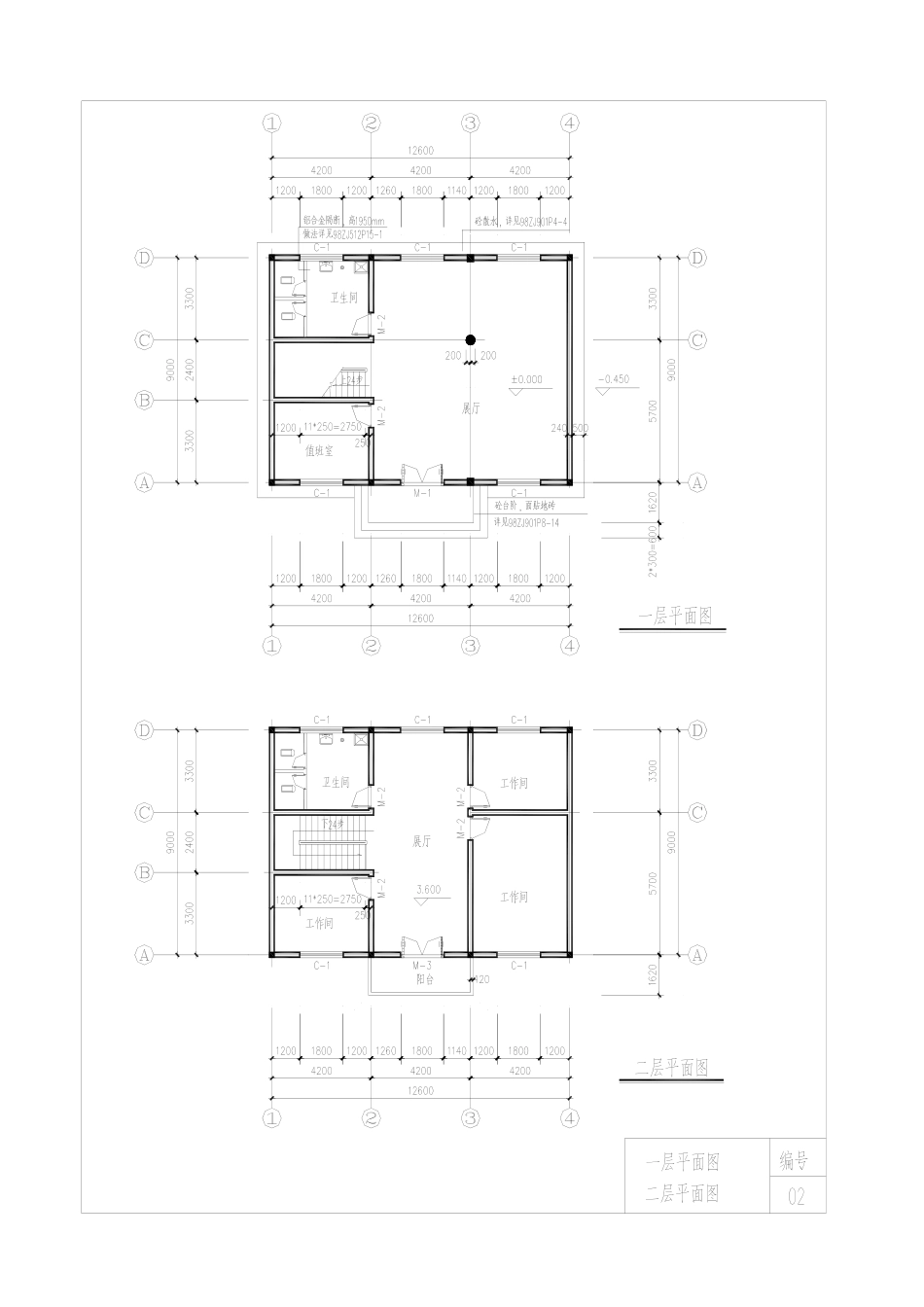

图纸目录序号图纸编号图纸内容101图纸目录，设计说明202一层平面图，二层平面图303屋顶平面图，正立面图，门窗统计表404基础平面图，条基大样，ZJ-1，Z-1505二层楼面结构布置图，屋顶结构布置图，TG606L-1、L-2、L-3、L-4、QL、GZ-1、TB、TL-1设计说明1. 本工程为一栋二层工艺制作展示楼，层高均为 3.60m，建筑面积 237.28㎡。2. 本工程设计除标高以 m 为单位外，其余尺寸均为 mm 单位。3. 本工程墙体除二层天台拦板为 120mm 外，其余均为 240mm 标准砖实砌。4. 本工程建筑设计采纳中南标作设计标准图。具体做法如下。地面：卫生间、混凝土台阶面层均为 300×300 防滑地砖，其余均为 600×600 抛光彩釉砖，20 厚 1：3 水泥砂浆找平，60 厚 C10 混凝土。做法详见 98ZJ001 地 16。楼面为 600×600 抛光彩釉砖,楼梯、卫生间、天台为 300×300 防滑地砖，20 厚 1：4 干硬性水泥砂浆粘贴。做法详见 98ZJ001 楼 9。展厅、工作间、值班室均做 150mm 高彩釉砖踢脚线，水泥砂浆粘贴。内墙面：卫生间做 2.1m 高 200×300 瓷板墙裙水泥砂浆粘贴，做法详见 98ZJ001 内墙 8。其余全部为混合砂浆抹灰，做法详见 98ZJ001 内墙 4。抹灰面刷乳胶漆二遍。外墙面： 60×240 面砖水泥砂浆贴面，做法详见 98ZJ001 外墙 12。女儿墙内侧、天台内侧为水泥砂浆抹灰。顶棚：全部为混合砂浆抹灰，做法详见 98ZJ001 顶棚 3。并刷乳胶漆二遍。油漆：木门等木制构件刷清漆三遍。屋面：三毡四油有隔热层现浇保温层。其中：隔热层为 495×495×30mm 预制板，C20 混凝土，内配 Ф4 钢筋双向中距 220；防水层为三毡四油； 15 厚 1：3 水泥砂浆找平层；保温层 120 厚（最薄处）1：8 水泥膨胀珍珠岩找坡 3％；热沥青马蹄脂二道隔气层；1：3 水泥砂浆找平厚 20。做法详见 98ZJ001 屋 1。5.本工程女儿墙压顶、天台拦板墙压顶均做 C20 砼 60 厚，宽为相应墙宽＋ 30mm，内配 2φ6 纵向钢筋，φ6@300 分布筋。6.一层室内圆柱为 1 厚不锈钢饰面，三夹板基层，木龙骨。楼梯栏杆为不锈钢栏杆扶手。木门做 100mm 宽门套，外包榉木板。7.结构部分：砌体材料：基础用 M5.0 水泥砂浆砌筑，墙体用 M5.0 混合砂浆，Mu10 砖砌筑。混凝土材料：除结构图纸注明外，均采纳 C20 混凝土。钢筋：采纳Ⅰ－φ，Ⅱ－Ф 级。M-2 上采纳预制过梁，截面 240*60，长度为洞宽+500mm，内配 3φ6 纵向钢筋，φ6@2...
