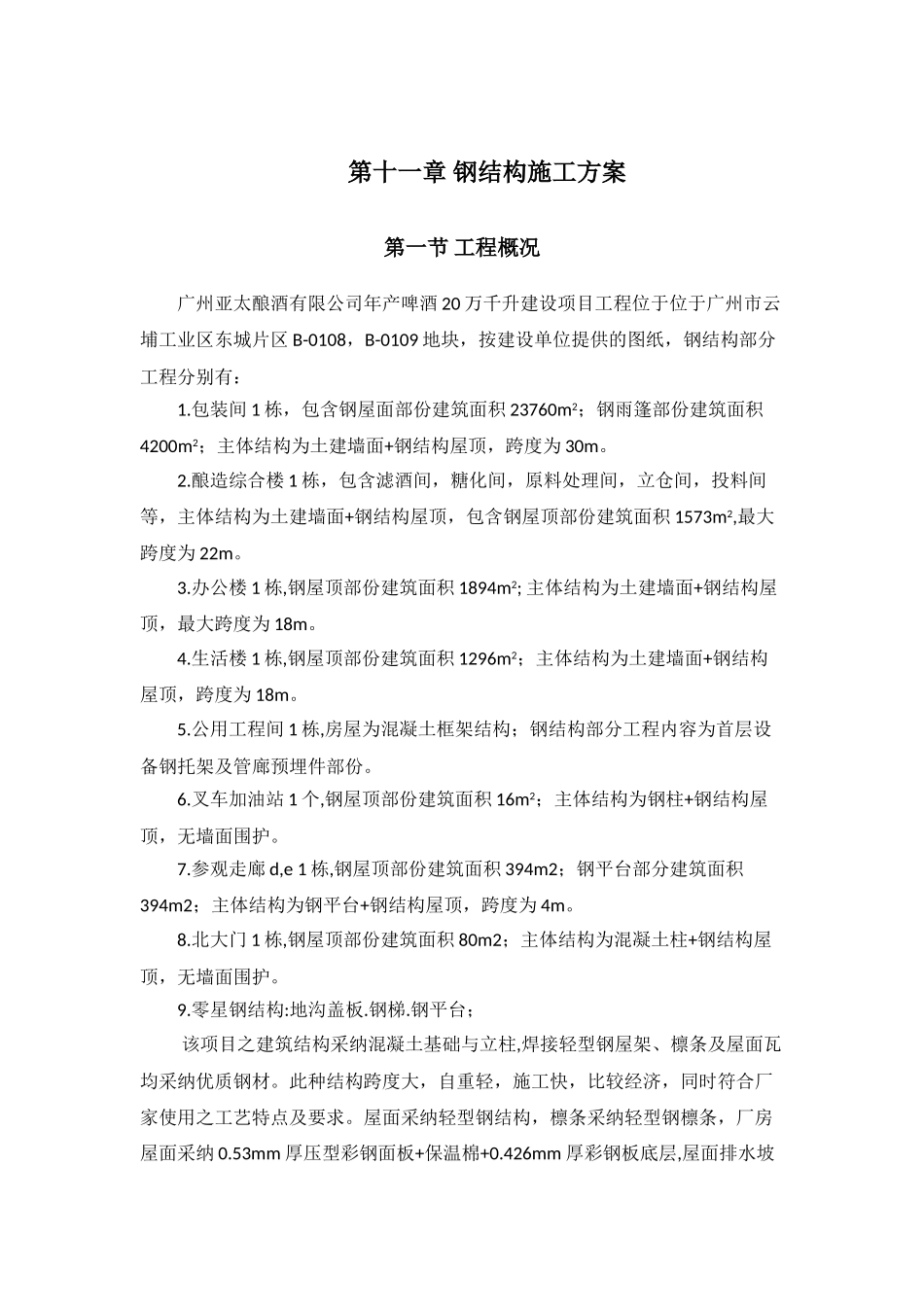

第十一章 钢结构施工方案第一节 工程概况广州亚太酿酒有限公司年产啤酒 20 万千升建设项目工程位于位于广州市云埔工业区东城片区 B-0108，B-0109 地块，按建设单位提供的图纸，钢结构部分工程分别有：1.包装间 1 栋，包含钢屋面部份建筑面积 23760m2；钢雨篷部份建筑面积4200m2；主体结构为土建墙面+钢结构屋顶，跨度为 30m。2.酿造综合楼 1 栋，包含滤酒间，糖化间，原料处理间，立仓间，投料间等，主体结构为土建墙面+钢结构屋顶，包含钢屋顶部份建筑面积 1573m2,最大跨度为 22m。3.办公楼 1 栋,钢屋顶部份建筑面积 1894m2; 主体结构为土建墙面+钢结构屋顶，最大跨度为 18m。4.生活楼 1 栋,钢屋顶部份建筑面积 1296m2；主体结构为土建墙面+钢结构屋顶，跨度为 18m。5.公用工程间 1 栋,房屋为混凝土框架结构；钢结构部分工程内容为首层设备钢托架及管廊预埋件部份。6.叉车加油站 1 个,钢屋顶部份建筑面积 16m2；主体结构为钢柱+钢结构屋顶，无墙面围护。7.参观走廊 d,e 1 栋,钢屋顶部份建筑面积 394m2；钢平台部分建筑面积394m2；主体结构为钢平台+钢结构屋顶，跨度为 4m。8.北大门 1 栋,钢屋顶部份建筑面积 80m2；主体结构为混凝土柱+钢结构屋顶，无墙面围护。9.零星钢结构:地沟盖板.钢梯.钢平台； 该项目之建筑结构采纳混凝土基础与立柱,焊接轻型钢屋架、檩条及屋面瓦均采纳优质钢材。此种结构跨度大，自重轻，施工快，比较经济，同时符合厂家使用之工艺特点及要求。屋面采纳轻型钢结构，檩条采纳轻型钢檩条，厂房屋面采纳 0.53mm 厚压型彩钢面板+保温棉+0.426mm 厚彩钢板底层,屋面排水坡度约为 5%；第二节 施工前的准备及计划一、施工准备1、技术准备（1）图纸会审1）工程开工前本公司将在项目部项目工程师的组织下集中项目部有关技术人员认真批阅图纸，将不清或不明的问题及时汇知业主，由设计人员及时解决。2）组织三级技术交底，第一级由项目工程师组织工程技术人员向项目经理交底，第二级由项目经理部向各班组长交底，第三级由各班组长向员工交底，做到项目部所有人员都熟悉设计文件和施工方法。（2）施工测量放样在开工前，根据设计规定和施工要求，对线路走向，交点位置控制点按法律规范复测，建立场区测量控制网并做好记录。（3）吊装线路、现场施工用水、电布置1） 三通一平和基建的临时工棚，材料运输道路等在开工前已准备就绪。2）临时水电的设计与布置(见土建平面布置图)4）钢结构吊装...
