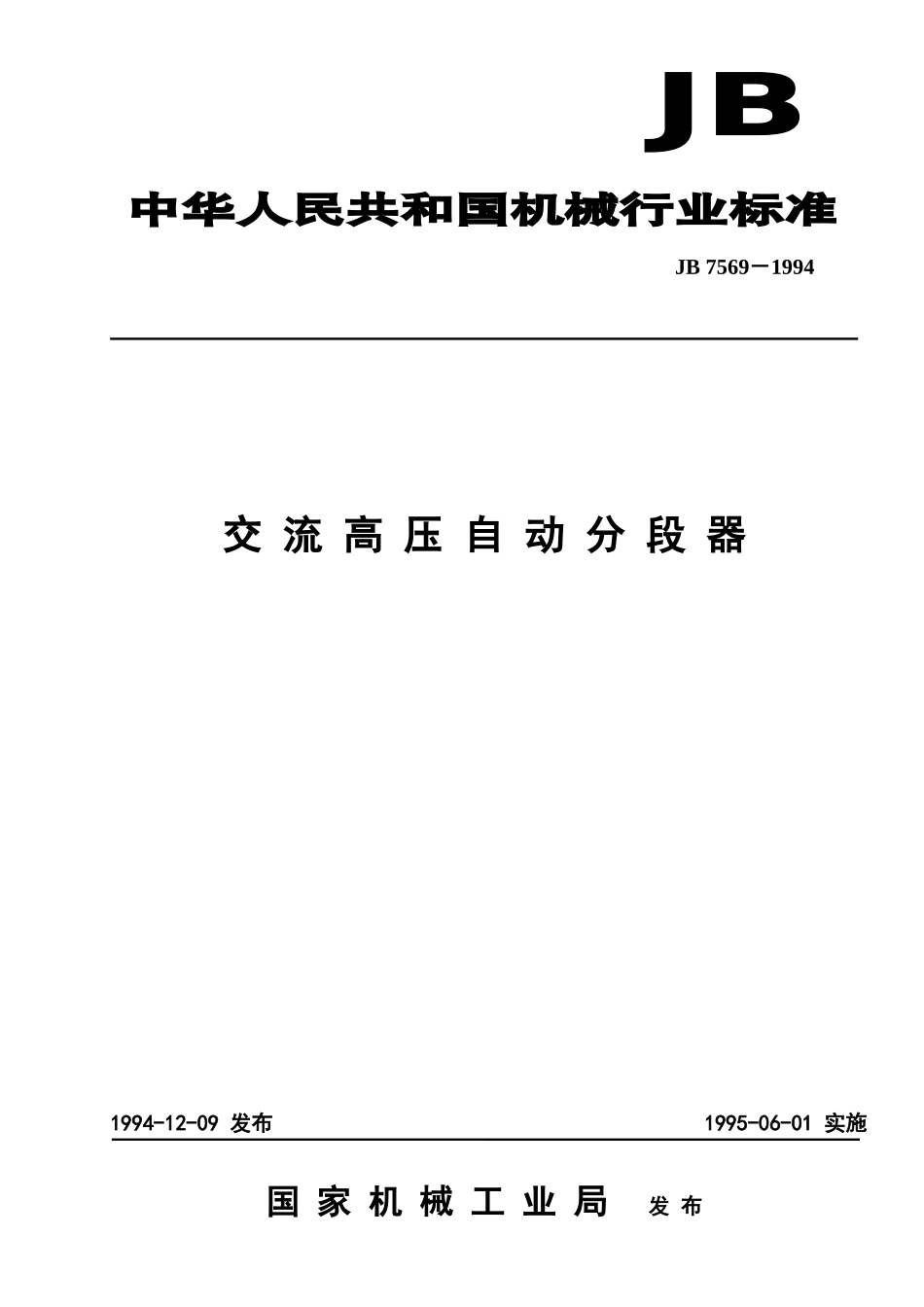

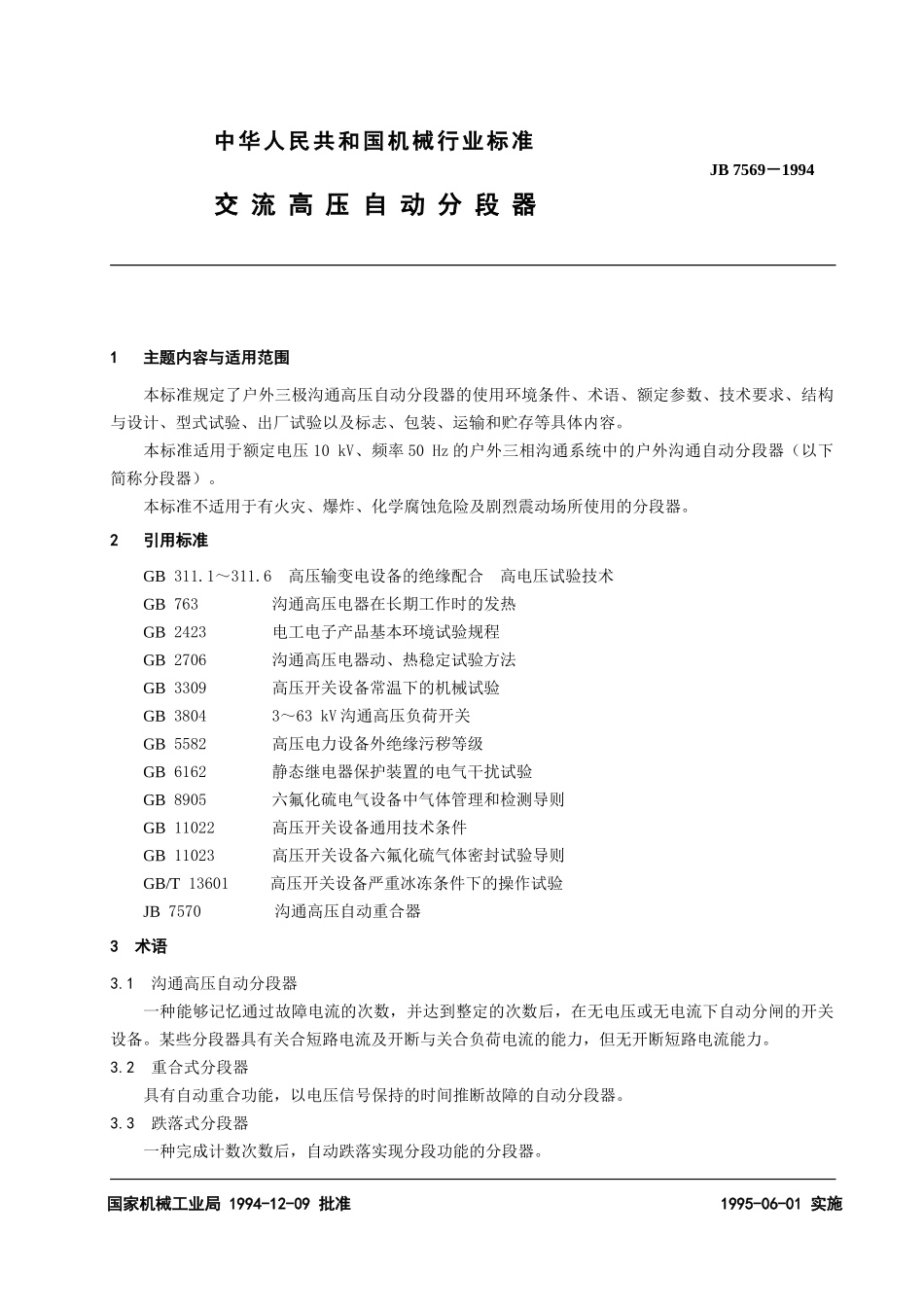

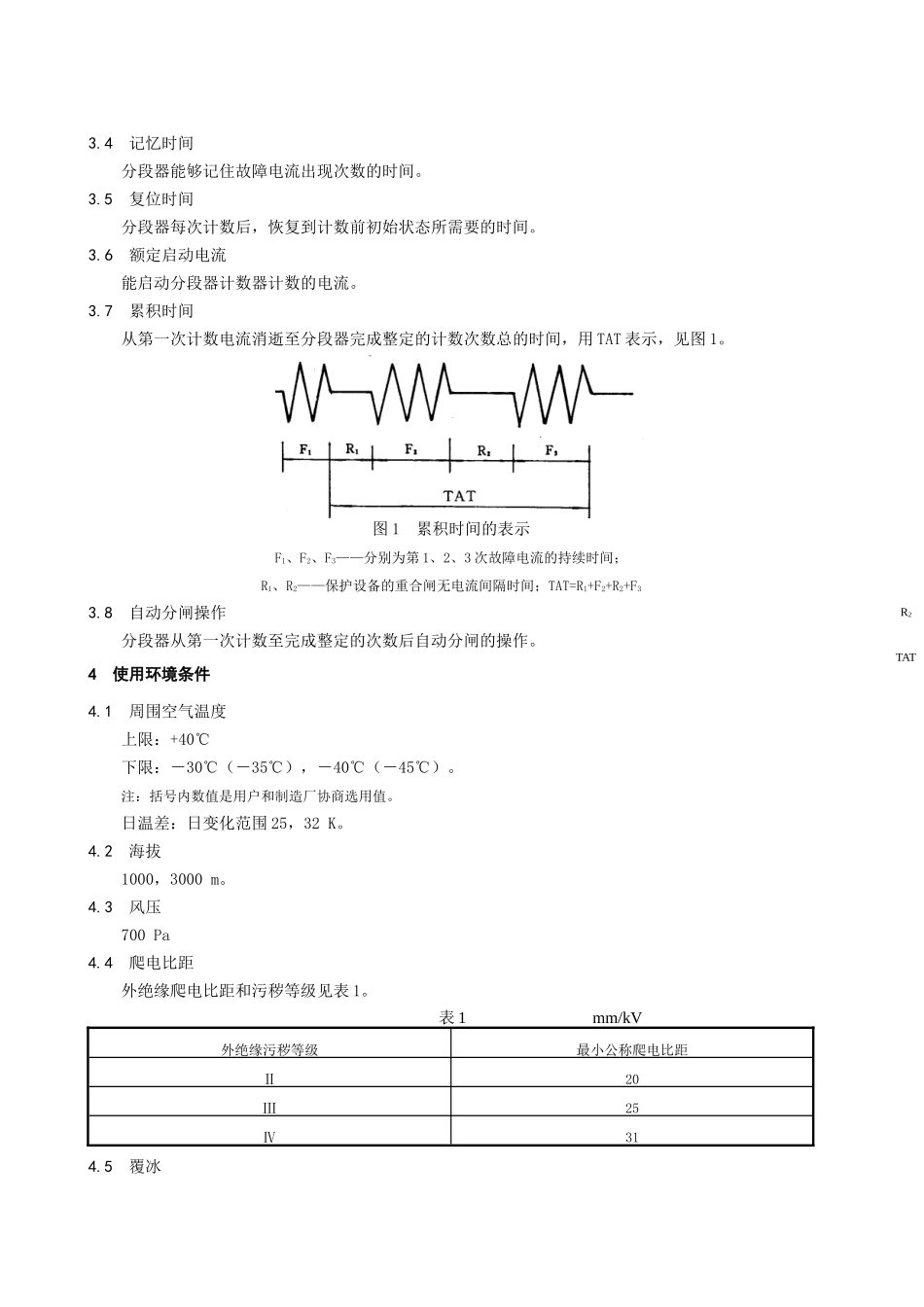

JB 7569－1994交 流 高 压 自 动 分 段 器1994-12-09 发布1995-06-01 实施国 家 机 械 工 业 局 发 布1主题内容与适用范围本标准规定了户外三极沟通高压自动分段器的使用环境条件、术语、额定参数、技术要求、结构与设计、型式试验、出厂试验以及标志、包装、运输和贮存等具体内容。本标准适用于额定电压 10 kV、频率 50 Hz 的户外三相沟通系统中的户外沟通自动分段器（以下简称分段器）。本标准不适用于有火灾、爆炸、化学腐蚀危险及剧烈震动场所使用的分段器。2引用标准GB 311.1～311.6 高压输变电设备的绝缘配合 高电压试验技术GB 763 沟通高压电器在长期工作时的发热GB 2423 电工电子产品基本环境试验规程GB 2706 沟通高压电器动、热稳定试验方法GB 3309 高压开关设备常温下的机械试验GB 3804 3～63 kV 沟通高压负荷开关GB 5582 高压电力设备外绝缘污秽等级GB 6162 静态继电器保护装置的电气干扰试验GB 8905 六氟化硫电气设备中气体管理和检测导则GB 11022 高压开关设备通用技术条件GB 11023 高压开关设备六氟化硫气体密封试验导则GB/T 13601 高压开关设备严重冰冻条件下的操作试验JB 7570 沟通高压自动重合器3 术语3.1 沟通高压自动分段器一种能够记忆通过故障电流的次数，并达到整定的次数后，在无电压或无电流下自动分闸的开关设备。某些分段器具有关合短路电流及开断与关合负荷电流的能力，但无开断短路电流能力。3.2 重合式分段器具有自动重合功能，以电压信号保持的时间推断故障的自动分段器。3.3 跌落式分段器一种完成计数次数后，自动跌落实现分段功能的分段器。国家机械工业局 1994-12-09 批准中华人民共和国机械行业标准交 流 高 压 自 动 分 段 器JB 7569－19941995-06-01 实施3.4 记忆时间分段器能够记住故障电流出现次数的时间。3.5 复位时间分段器每次计数后，恢复到计数前初始状态所需要的时间。3.6 额定启动电流能启动分段器计数器计数的电流。3.7 累积时间从第一次计数电流消逝至分段器完成整定的计数次数总的时间，用 TAT 表示，见图 1。图 1 累积时间的表示F1、F2、F3——分别为第 1、2、3 次故障电流的持续时间；R1、R2——保护设备的重合闸无电流间隔时间；TAT=R1+F2+R2+F33.8 自动分闸操作分段器从第一次计数至完成整定的次数后自动分闸的操作。4 使用环境条件4.1 周围空气温度上限：+40℃下限：－30℃（－35℃），－40℃（－45℃...
