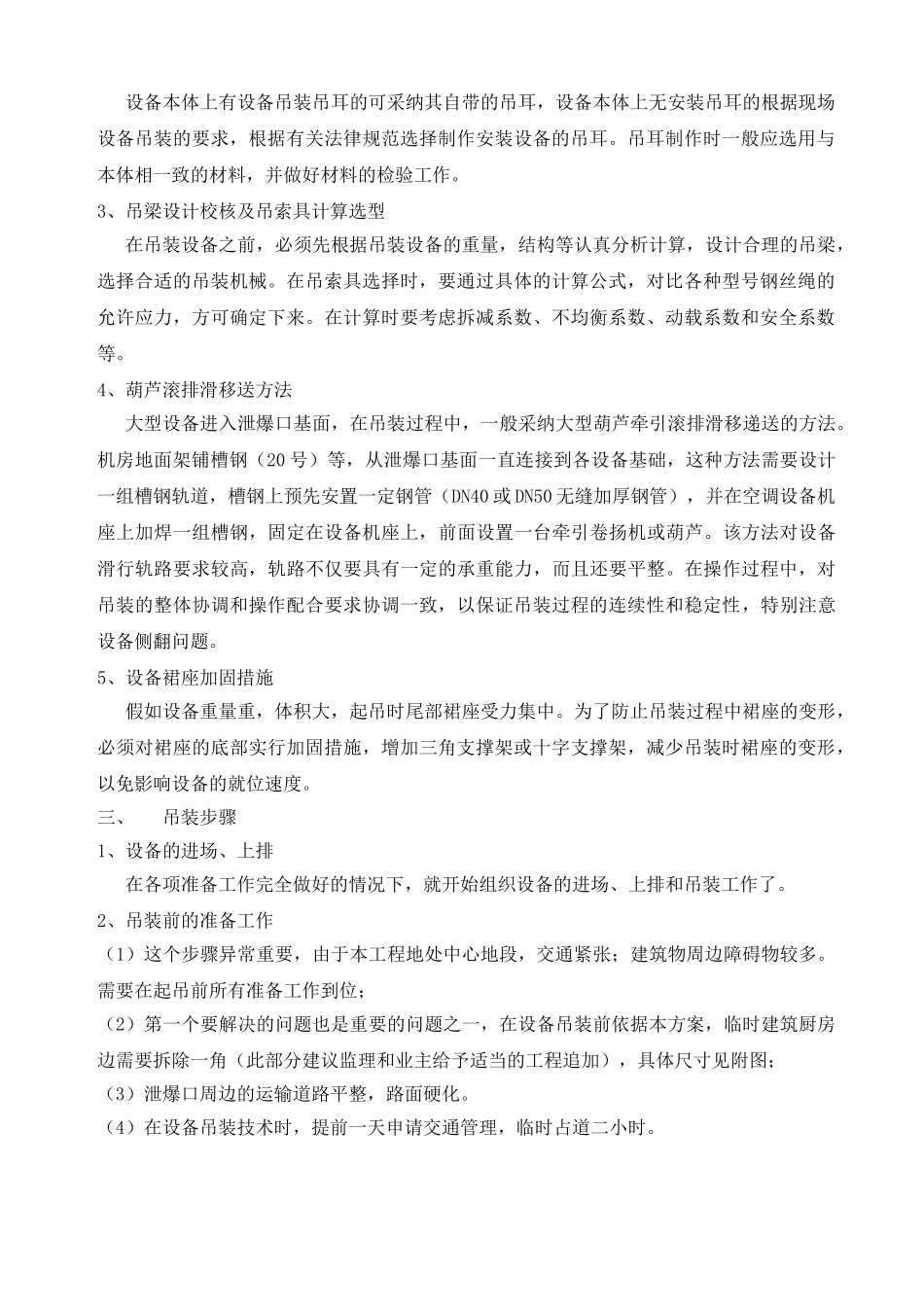

设备吊装方案一、工程简介某人民医院为芜湖市乃至安徽省重点工程。建筑面积为 109518 平方米，地下一层，主楼地上二十三层，地处芜湖市商业中心周边地段。交通位置紧要，根据设计规划要求，所有地下室大型设备吊装仅能从泄爆口进入，而泄爆口净尺寸为 6000*3000，地下标高-6.0 米.泄爆口地下入口为 6000*4000.对于大型设备的吊装都具有尺寸大、重量大、作业面广、吊装难度大的特性。本方案编制时，施工现场 “三通一平”工作已联系总包，开始进行了周边障碍物清理,地面硬化等工作。本工程需机械吊装的较大型设备主要有：离心式冷水机组二台（其中一台净重 12 吨，外形尺寸：5211*2813*3310mm；另一台净重 10.5 吨,外形尺寸:5007*2299*3142mm）、板式换热器(净重约 3 吨左右，外形尺寸：2500*1200*2985mm)、卧式离心水泵（重量 1 吨以下）等；施工材料，如焊管、不锈钢板等。难点和重点为二台离心式冷水机组的吊装，根据计划二台设备同时到场，必须在最短时间内完成吊装作业，因此难度较大。要求设备吊装方案必须行之有效。二、吊装设备的选用 根据本工程特点，对本工程需要机械吊装的材料设备选择两种吊装方式进行吊装。一种是汽车吊，汽车吊的优点是转移迅速，机动灵活，对路面破坏小，但起吊时，必须将支脚落地，不能负载行驶，且对工作场地要求较高，必须平整、压实，以保证操作平稳安全；一种是塔吊，塔吊的优点是起吊高度大，有效工作范围广，但转移不方便，机动灵活型差。两种吊装设备互补使用，完全可以实现本工程的吊装任务。三、吊装方法的确定及技术措施1、施工方法的确定根据实际吊装的设备本体参数、结构特点和施工现场的条件，采纳不同的吊装设备和方法，一般材料部分的吊装采纳塔吊吊装，对于大型设备需机械吊装的材料设备，中小型的可采纳汽车吊吊装，大型设备可采纳汽车吊移动式多次起吊进行吊装。2、设备吊点确定和吊耳选型与安装设备本体上有设备吊装吊耳的可采纳其自带的吊耳，设备本体上无安装吊耳的根据现场设备吊装的要求，根据有关法律规范选择制作安装设备的吊耳。吊耳制作时一般应选用与本体相一致的材料，并做好材料的检验工作。3、吊梁设计校核及吊索具计算选型在吊装设备之前，必须先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选择合适的吊装机械。在吊索具选择时，要通过具体的计算公式，对比各种型号钢丝绳的允许应力，方可确定下来。在计算时要考虑拆减系数、不均衡系数、动载系数...
