人行钢天桥施工方案

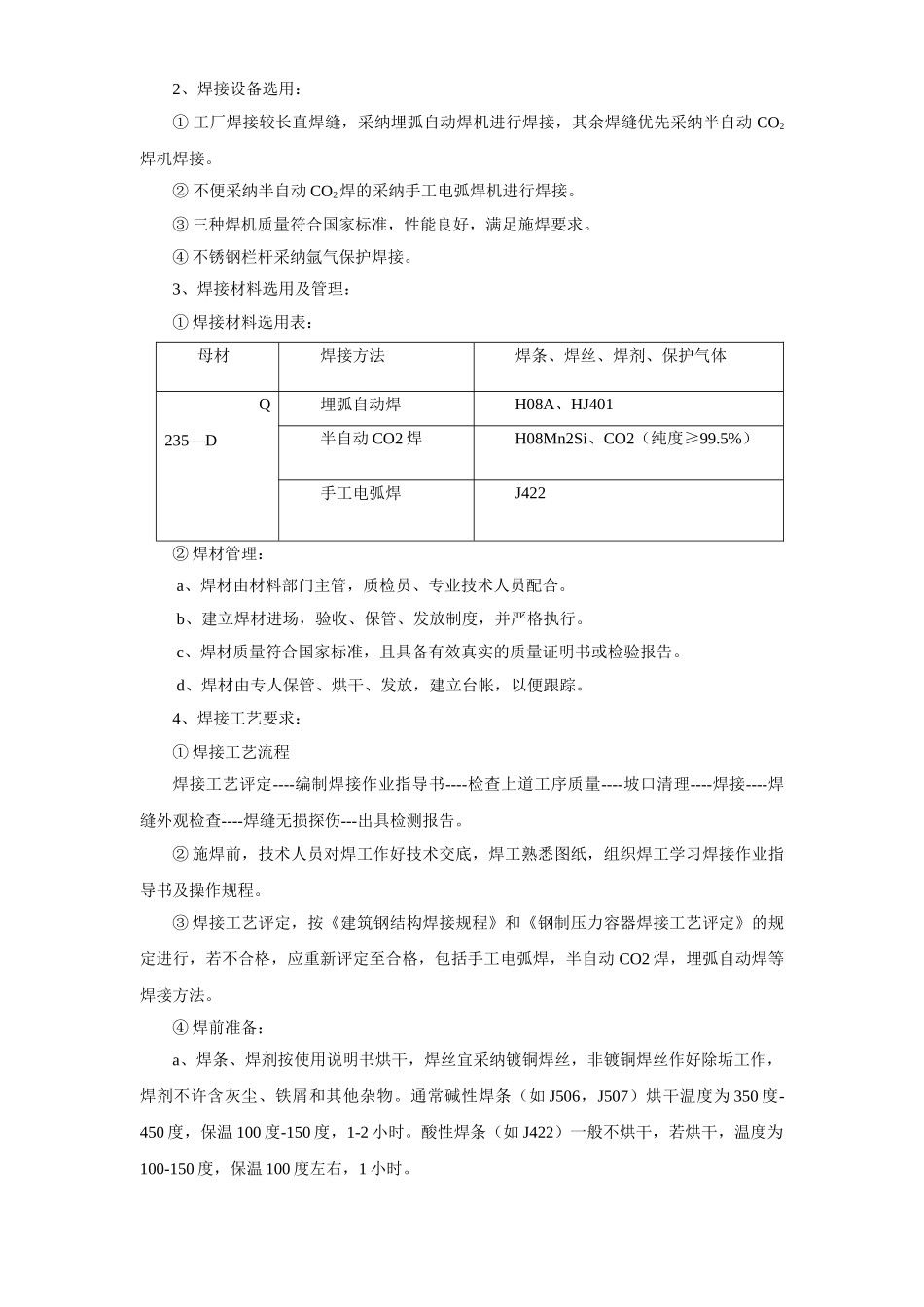

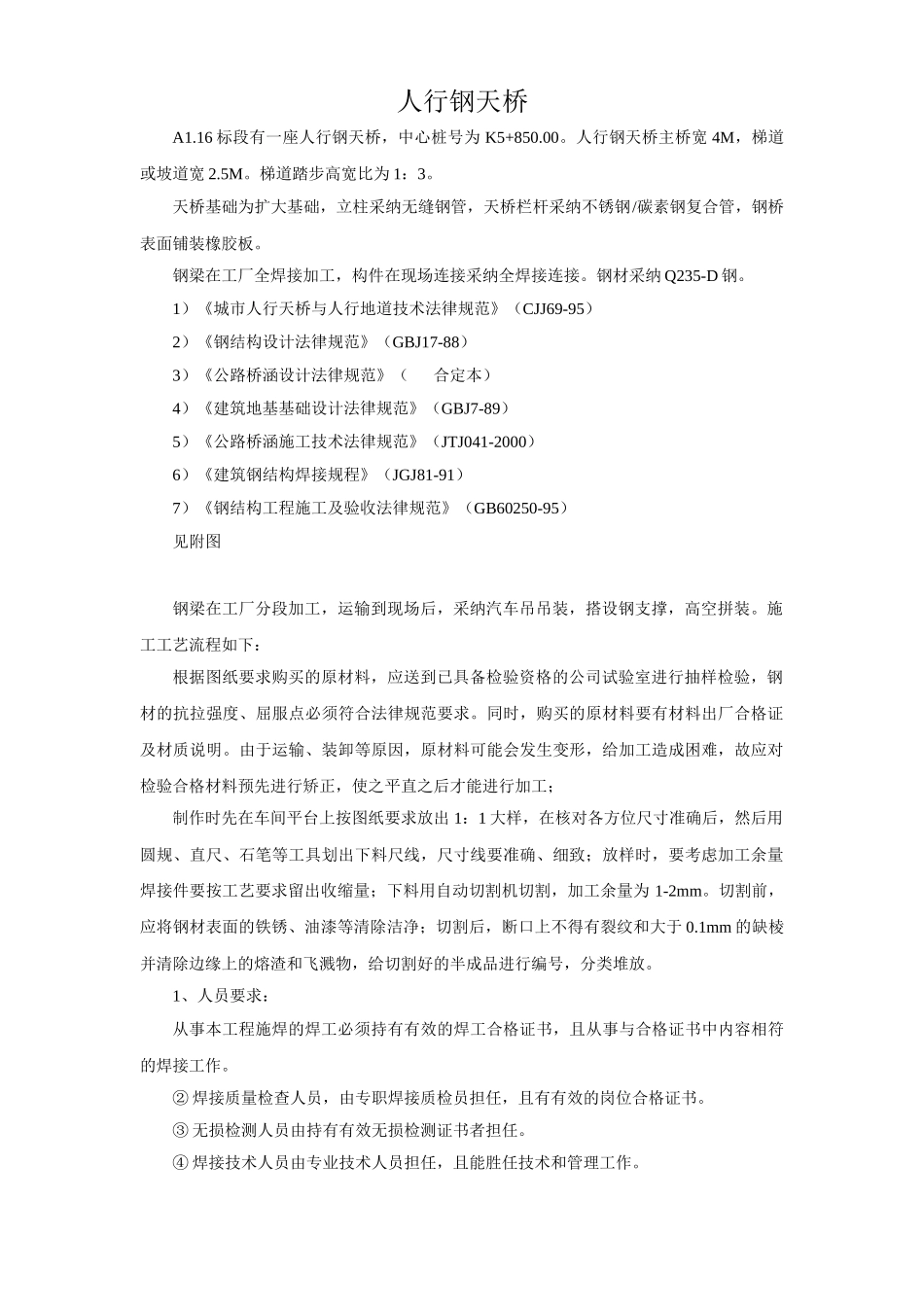

人行钢天桥A1.16 标段有一座人行钢天桥，中心桩号为 K5+850.00。人行钢天桥主桥宽 4M，梯道或坡道宽 2.5M。梯道踏步高宽比为 1：3。天桥基础为扩大基础，立柱采纳无缝钢管，天桥栏杆采纳不锈钢/碳素钢复合管，钢桥表面铺装橡胶板。钢梁在工厂全焊接加工，构件在现场连接采纳全焊接连接。钢材采纳 Q235-D 钢。1）《城市人行天桥与人行地道技术法律规范》（CJJ69-95）2）《钢结构设计法律规范》（GBJ17-88）3）《公路桥涵设计法律规范》（合定本）4）《建筑地基基础设计法律规范》（GBJ7-89）5）《公路桥涵施工技术法律规范》（JTJ041-2000）6）《建筑钢结构焊接规程》（JGJ81-91）7）《钢结构工程施工及验收法律规范》（GB60250-95）见附图钢梁在工厂分段加工，运输到现场后，采纳汽车吊吊装，搭设钢支撑，高空拼装。施工工艺流程如下：根据图纸要求购买的原材料，应送到已具备检验资格的公司试验室进行抽样检验，钢材的抗拉强度、屈服点必须符合法律规范要求。同时，购买的原材料要有材料出厂合格证及材质说明。由于运输、装卸等原因，原材料可能会发生变形，给加工造成困难，故应对检验合格材料预先进行矫正，使之平直之后才能进行加工；制作时先在车间平台上按图纸要求放出 1：1 大样，在核对各方位尺寸准确后，然后用圆规、直尺、石笔等工具划出下料尺线，尺寸线要准确、细致；放样时，要考虑加工余量焊接件要按工艺要求留出收缩量；下料用自动切割机切割，加工余量为 1-2mm。切割前，应将钢材表面的铁锈、油漆等清除洁净；切割后，断口上不得有裂纹和大于 0.1mm 的缺棱并清除边缘上的熔渣和飞溅物，给切割好的半成品进行编号，分类堆放。1、人员要求：从事本工程施焊的焊工必须持有有效的焊工合格证书，且从事与合格证书中内容相符的焊接工作。② 焊接质量检查人员，由专职焊接质检员担任，且有有效的岗位合格证书。③ 无损检测人员由持有有效无损检测证书者担任。④ 焊接技术人员由专业技术人员担任，且能胜任技术和管理工作。2、焊接设备选用：① 工厂焊接较长直焊缝，采纳埋弧自动焊机进行焊接，其余焊缝优先采纳半自动 CO2焊机焊接。② 不便采纳半自动 CO2焊的采纳手工电弧焊机进行焊接。③ 三种焊机质量符合国家标准，性能良好，满足施焊要求。④ 不锈钢栏杆采纳氩气保护焊接。3、焊接材料选用及管理：① 焊接材料选用表：母材焊接方法焊条、焊丝、焊剂、保护气体 Q235—D埋弧自动焊H08A、HJ401半自动 CO2 焊H08...
